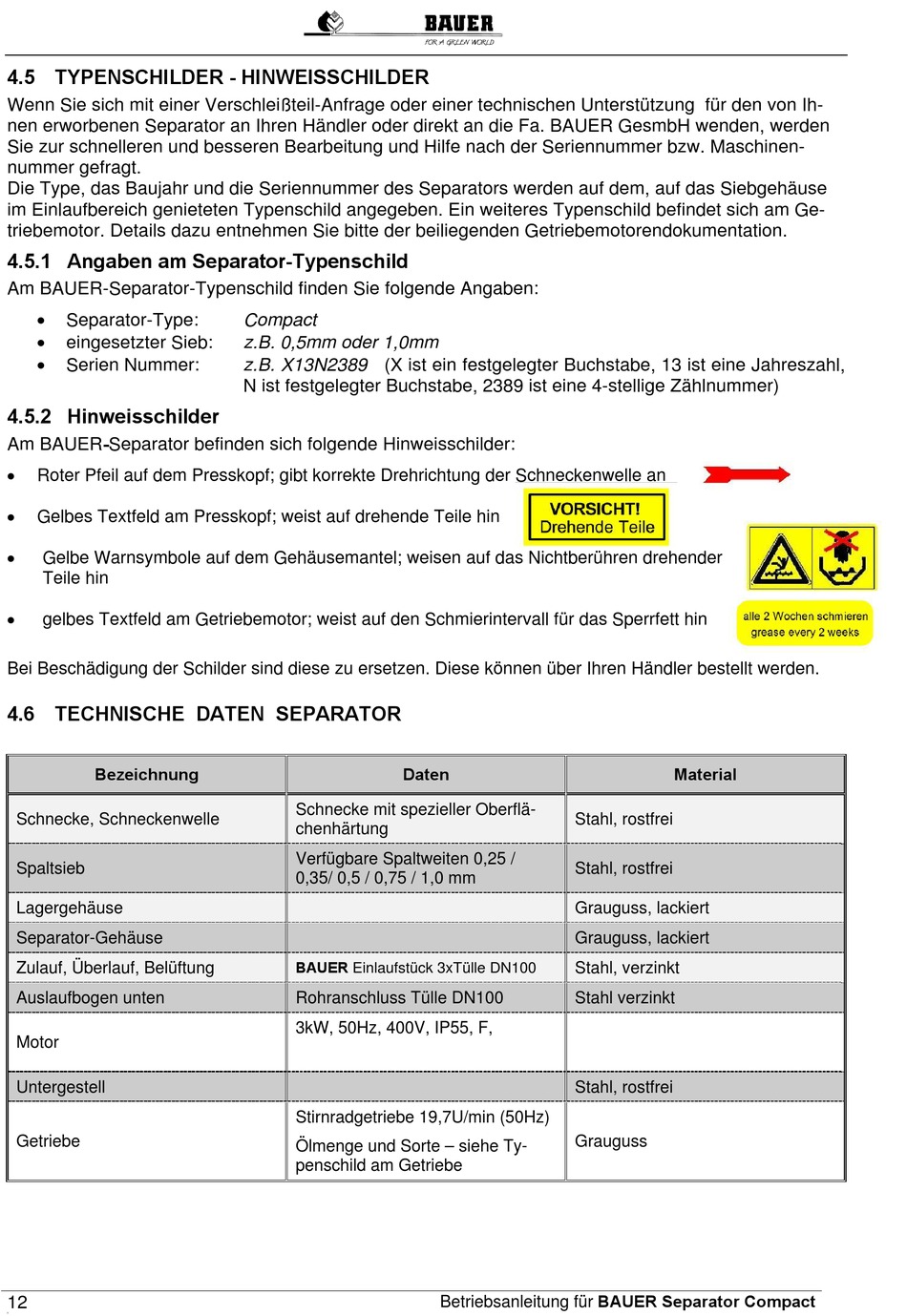

4.5 TYPENSCHILDER - HINWEISSCHILDER

Wenn Sie sich mit einer Verschleißteil-Anfrage oder einer technischen Unterstützung für den von Ih-
nen erworbenen Separator an Ihren Händler oder direkt an die Fa. BAUER GesmbH wenden, werden
Sie zur schnelleren und besseren Bearbeitung und Hilfe nach der Seriennummer bzw. Maschinen-
nummer gefragt.
Die Type, das Baujahr und die Seriennummer des Separators werden auf dem, auf das Siebgehäuse
im Einlaufbereich genieteten Typenschild angegeben. Ein weiteres Typenschild befindet sich am Ge-
triebemotor. Details dazu entnehmen Sie bitte der beiliegenden Getriebemotorendokumentation.

4.5.1 Angaben am Separator-Typenschild

Am BAUER-Separator-Typenschild finden Sie folgende Angaben:

Separator-Type:

eingesetzter Sieb:

Serien Nummer:

4.5.2 Hinweisschilder

Am BAUER-Separator befinden sich folgende Hinweisschilder:

Roter Pfeil auf dem Presskopf; gibt korrekte Drehrichtung der Schneckenwelle an

Gelbes Textfeld am Presskopf; weist auf drehende Teile hin

Gelbe Warnsymbole auf dem Gehäusemantel; weisen auf das Nichtberühren drehender
Teile hin

gelbes Textfeld am Getriebemotor; weist auf den Schmierintervall für das Sperrfett hin
Bei Beschädigung der Schilder sind diese zu ersetzen. Diese können über Ihren Händler bestellt werden.

4.6 TECHNISCHE DATEN SEPARATOR

Bezeichnung
Schnecke, Schneckenwelle
Spaltsieb
Lagergehäuse
Separator-Gehäuse
Zulauf, Überlauf, Belüftung
Auslaufbogen unten
Motor
Untergestell
Getriebe
12
S
Compact
z.B. 0,5mm oder 1,0mm
z.B. X13N2389 (X ist ein festgelegter Buchstabe, 13 ist eine Jahreszahl,
N ist festgelegter Buchstabe, 2389 ist eine 4-stellige Zählnummer)
Daten
Schnecke mit spezieller Oberflä-
chenhärtung
Verfügbare Spaltweiten 0,25 /
0,35/ 0,5 / 0,75 / 1,0 mm
BAUER Einlaufstück 3xTülle DN100
Rohranschluss Tülle DN100
3kW, 50Hz, 400V, IP55, F,
Stirnradgetriebe 19,7U/min (50Hz)
Ölmenge und Sorte – siehe Ty-
penschild am Getriebe
Stahl, rostfrei
Stahl, rostfrei
Grauguss, lackiert
Grauguss, lackiert
Stahl, verzinkt
Stahl verzinkt
Stahl, rostfrei
Grauguss
Betriebsanleitung für BAUER Separator Compact
Material
