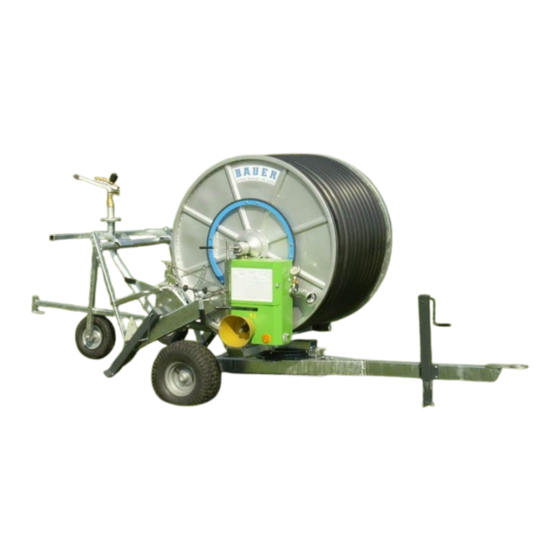

Bauer RAINSTAR A3 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bauer RAINSTAR A3
Inhaltszusammenfassung für Bauer RAINSTAR A3

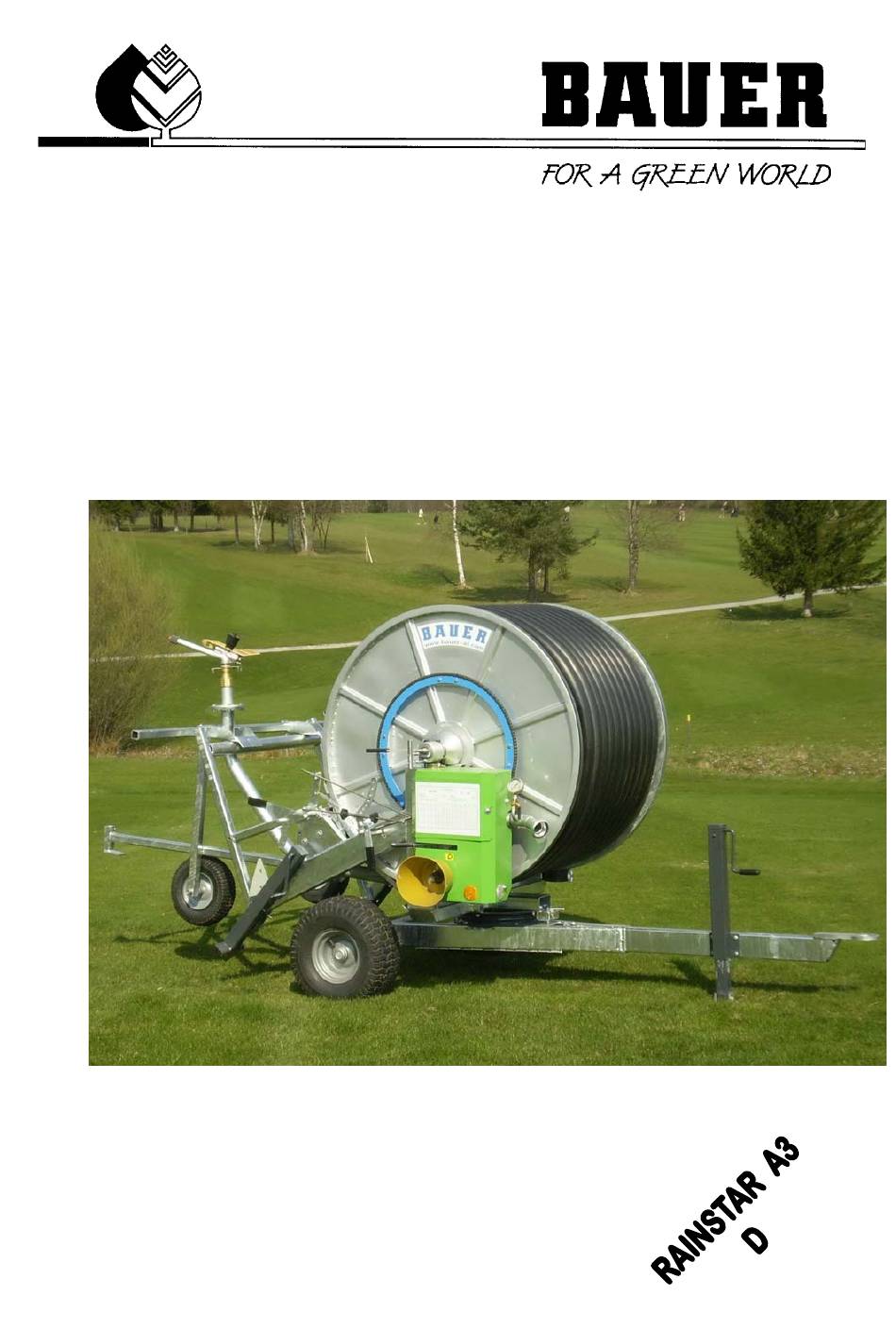

- Seite 1 BETRIEBSANLEITUNG für RAINSTAR Version VII-2012 Art. Nr. 827 9978...
-
Seite 2: Einleitung
Einleitung Herzlichen Dank für den Kauf eines BAUER Rainstars! Wir freuen uns, Ihnen einen BAUER RAINSTAR A3 mit modernster Technik und bester Qualität zu bieten. Dieses Handbuch behandelt Betrieb und Wartung des BAUER RAINSTAR A3. Die Betriebsanleitung enthält aus Gründen der Übersichtlichkeit und wegen der möglichen Vielzahl nicht sämtliche Detailinformationen und kann insbesondere nicht jeden denkbaren Fall des Betriebes und Instandhaltung berücksichtigen. - Seite 3 Typenbezeichnung: RAINSTAR A3 Seriennummern Name: Händler: Adresse: Tel./Fax: Datum der Auslieferung: Röhren- und Pumpenwerk BAUER Ges.m.b.H. Hersteller der Maschine: Kowalds tr. 2 A - 8570 Voitsberg/Austria Tel.: +43 3142 200 - 0 Fax: +43 3142 200 –320 /-340 Name: Besitzer bzw. Betreiber: Adresse: Tel.
-
Seite 4: Allgemeine Sicherheitshinweise
Im Sinne des Produkthaftungsgesetzes ist jeder Landwirt Unternehmer! Gemäß §9 PHG wird die Haftung für Schäden, die dur ch Produktfehler an Sachen verursacht werden, ausdrücklich ausgeschlossen. Dieser Haftungsausschluss gilt auch für Teile, die die Firma BAUER nicht selbst erzeugt, sondern zukauft. Informationspflicht Auch bei späterer Weitergabe der Maschine durch den Kunden muss die Betriebsanleitung mitgegeben werden... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis INHALTSVERZEICHNIS ALLGEMEINE SICHERHEITS- UND UNFALLVERHÜTUNGS-VORSCHRIFTEN WARNBILDZEICHEN ALLGEMEINES SICHERHEITSVORKEHRUNGEN FÜR DEN RAINSTAR A3 BESCHREIBUNG INBETRIEBNAHME REGELUNG MECHANISCH SCHNELLABSCHALTUNG WICKELVORRICHTUNG ABSCHALTUNG UND SICHERHEITSEINRICHTUNG ... -
Seite 6: Allgemeine Sicherheits- Und Unfallverhütungs-Vorschriften
6. Unter hohem Druck austretende Flüssigkeiten (Hydraulik öl) können die Haut durchdringen und schwere Verletzungen verursachen! Bei Verletzungen sofort einen Arzt aufsuchen! Infektionsgefahr! 7. Vor Arbeiten an der Hydraulikanlage Geräte absetzen, Anlage drucklos machen und Motor abstellen! Betriebsanleitung für RAINSTAR A3... - Seite 7 6. Vor Arbeiten an der elektrischen Anlage stets Stromzufuhr trennen! 7. Bei Ausführungen von elektrischen Schweißarbeiten am Traktor und angebauten Geräten, Kabel am Generator und der Batterie abklemmen! 8. Ersatzteile müssen mindestens den vom Gerätehersteller festgelegten technischen Anforderungen entsprechen! Dies ist z.B. durch Originalersatzteile gegeben! Betriebsanleitung für RAINSTAR A3...
- Seite 8 220.000 V 4 14 6 26 4 12 H = 4 m 6 16 8 28 6 14 5 16 7 26 5 14 Bis 380.000 V H = 5 m 7 18 9 28 7 16 Betriebsanleitung für RAINSTAR A3...
-
Seite 9: Warnbildzeichen
1. Der Arbeitsbereich des RAINSTAR muss immer in einem sicheren Abstand von elektrischen Hochspannungsleitungen liegen. 2. Dies gilt sowohl für den Einsatz mit Großregner als auch mit dem Auslegerstativ AS 26 / 32 Der Wasserstrahl der Düsen und Regner darf keine elektrischen Leitungen erreichen. Betriebsanleitung für RAINSTAR A3... -
Seite 10: Allgemeines
Turbinenantrieb, die eine voll mechanisierte und damit arbeitszeitsparende Beregnung ermöglicht. Der BAUER RAINSTAR A3 ist universell für unter schiedliche Feldlängen und Feldbreiten einsetzbar. Während des Beregnungsablaufes ist keine Aufsicht erforderlich. Grundbedingung für eine langjährige, reibungslose Funkti on ist die Beachtung der in dieser Anleitung enthaltenden Hinweise für die Bedienung, den Be... -
Seite 11: Sicherheitsvorkehrungen Für Den Rainstar A3
Vorsicht bei hohem Anschlussdruck ! Geben Sie acht, dass der Wasserstrahl des Regners nicht auf öffentliche Fahrbahnen auftrifft. Der RAINSTAR A3 ist nur für den landwirtschaftlichen Transport zugelassen. Wird ein Transport auf öffentlichen Straßen durchgeführt, so müssen die entsprechenden Verkehrsvorschriften eingehalten werden. -
Seite 12: Beschreibung
2 BESCHREIBUNG Der RAINSTAR A3 ist universell für unterschied liche Feldlängen und Feldbreiten einsetzbar und eignet sich hervorragend für die Beregnung von Saatgut- und Gartenkulturen, Parkanlagen, Gemüseplantagen, sowie Grünflächen aller Art. Es besteht im wesentlichen aus dem zweirädrigen Fahrgestell, dem Drehgestell, das sich schwenken lässt und der Haspel mit dem PE-Spezialrohr, dem Kompaktgetriebe und der Turbine Ti 7-A sowie dem... -
Seite 13: Inbetriebnahme
Regelung) aufgebaut, so wird auch gleichzeitig die Wasserzufuhr unterbunden. Nach erfolgter Abschaltung, Haspelbremse einlegen ( siehe Punkt 5 Schnellabschaltung ) danach kann der RAINSTAR A3 so fort in die nächste Arbeitsposition überstellt, das PE-Rohr ausgezogen oder abgelegt, an die Wasserversorgung angeschlossen und wieder in Betrieb genommen werden. -
Seite 14: Arbeitsschema I: Pe-Rohr Ausziehen
Beregnungsstreifen abstellen und vom Traktor abhängen. Mit dem Deichselstützfuß das Fahrgestell etwa waagrecht einrichten. Beim Abstellen des RAINSTAR A3 darauf achten, dass die senkrechte Drehachse des Gerätes in der Mitte der Beregnungsgasse oder zweier Zeilen der Kultur zum Stehen kommt. Für PE-Rohrabzug... -
Seite 15: Arbeitsstellung Pe-Rohr Einzug
3.1.2 STATIV ABSENKEN In der Arbeitsstellung das Stativ mechanisch entriegeln. Verriegelungshaken nach oben ziehen. Danach die Haspelbremse lösen. SCHALTSTELLUNGEN DES SCHALTHEBELS Arbeitsstellung PE-Rohr Einzug PE-Rohr-Auszug Traktoreinzug 834 9274 Betriebsanleitung für RAINSTAR A3... -
Seite 16: Pe-Rohr Ausziehen
Falls das Rohr längere Zeit der Sonnenbestrahlung ausgesetzt war oder aus ACHTUNG! anderen Gründen die Oberflächentemperatur mehr als 35° C erreicht, muss es vor dem Einziehen durch hindurchfließendes Wasser abgekühlt werden. Den Druckschlauch ankuppeln. Die Wasserzufuhr öffnen. Betriebsanleitung für RAINSTAR A3... -
Seite 17: Geschwindigkeitseinstellung Bei Mechanischer Regelung
In der Tabelle ist das für die Einstellung der Regelung erforderliche Loch angegeben. Loch 1 ist das unterste Loch. Anmerkung: Kleine Korrekturen gegenüber der Tabelle können notwendig sein, da der Reibungswiderstand des Rohres am Boden unterschiedlich ist. Betriebsanleitung für RAINSTAR A3... - Seite 18 Stativ von selbst hochgehoben und der Antrieb über ein Gestänge abgeschaltet. Die Wasserzufuhr wird durch die Option „Abschaltventil- Überdruck“ gestoppt. Nach erfolgtem Rohreinzug die Stützen mit der Winde einziehen. Vor dem Transport die Haspelbremse einlegen. Betriebsanleitung für RAINSTAR A3...
-
Seite 19: Funktionsbeschreibung Der Hauptbauteile
Rohres hat noch den Vorteil, dass leichtere Zugfahrzeuge verwendet werden können, da auf das Rohr keine Zugbelastung kommt. Mit dem RAINSTAR A3 unter Berücksichtigung der Wurfweite des Regners in das Feld fahren. *) W = Wurfweite des Regners Das Stativ wie unter Arbeitsschema I, Kapitel „Stativ... - Seite 20 834 9277 Abnehmen der Antriebsabdeckung für Servicearbeiten oder ACHTUNG! Übersetzungsänderung darf nur bei vollkommen entspanntem PE-Rohr erfolgen! Der Getriebeschalthebel ist in Abschalts tellung zu bringen! Diese Abschaltstellung ist auch bei Gerätetransport auf Wegen und Straßen vorzusehen! Betriebsanleitung für RAINSTAR A3...
- Seite 21 Beim Antrieb mit der Gelenkwelle ist die automatische Endabschaltung außer Funktion. Es muss daher die Gelenkwelle rechtzeitig gestoppt werden und das letzte Rohrstück mit dem Handrad manuell aufgehaspelt werden. Damit werden Gewaltschäden am Stativ, Abschaltvorrichtung, am Getriebe etc. vermieden. Betriebsanleitung für RAINSTAR A3...
-
Seite 22: Regelung Mechanisch
Wird der Bolzen der Regelhülse ein Loch weiter oben montiert, wird weniger nachgeregelt, sodass die Einzugsgeschwindigkeit bis zur letzten Lage ansteigt. Wird der Bolzen der Regelhülse ein Loch weiter unten montiert, wird mehr nachgeregelt, sodass die Einzugsgeschwindigkeit bis zur letzten Lage sinkt. Betriebsanleitung für RAINSTAR A3... -
Seite 23: Schnellabschaltung
Die Endabschaltung spricht an, wenn das Stativ gegen den Schaltbügel drückt und dieser über ein Gestänge den Getriebeschalthebel betätigt. Dadurch wird der Antrieb gestoppt. Um unangenehme Folgen eines fehlerhaft aufgewickelten Rohres zu vermeiden, wird die Abschaltung ebenfalls durch den Schaltbügel betätigt. Betriebsanleitung für RAINSTAR A3... -
Seite 24: Stativ
Aufstellposition des Rainstars muß das Stativ in der Endstellung sein. Beim Stativeinlauf wird das Stativ automatisch hochgehoben. ÜBERDRUCK-ABSCHALVENTIL Mit dem Überdruck-Abschaltventil wird am Ende des Beregnungsvorganges die gesamte Wasserzufuhr unterbunden. Schließt das Ventil, steigt der Druck in der Zuleitung an. Betriebsanleitung für RAINSTAR A3... -
Seite 25: Einwinterung - Entleerung
Bei der Turbine Ti 7 muss der an der Unterseite bef indliche Entleerungsstopfen herausgeschraubt werden. Wir empfehlen, diesen Stopfen erst wieder bei der Inbetriebnahme im folgenden Jahr wieder einzuschrauben. Der RAINSTAR A3 soll gereinigt, an allen Stellen nochmals fr isch gefettet und möglichst unter Dach, vor direktem Witterungseinfluss geschützt, aufbewahrt werden. -
Seite 26: Wickelvorrichtung - Startstellung
Schritt 2: Lösen der Wickelkette (1) zwischen Haspel und Wendelnutspindel (2). Schritt 3: Der Führungsschlitten (3) wird durch Drehen der W endelnutspindel (2) zum äußeren rechten Wendepunkt der Nut gebracht Wert 13 mm. 13 mm Betriebsanleitung für RAINSTAR A3... - Seite 27 Uhrzeigersinn , siehe Skizze) gedreht werden. ACHTUNG! Der Wickelschlitten bewegt sich dabei vom Wendepunkt ausgehend nach links, ( Richtung A ). Schritt 5: Wickelkette (1) montieren, Haspel unverändert mit Einlaufbogen nach unten. Spannen der Wickelkette (1). Betriebsanleitung für RAINSTAR A3...
-
Seite 28: Einstellung Der Getriebeabschaltung
Bei der Eingangswelle am Getriebe ( Riemenscheibe ) drehen, beim Wert 2mm am Getriebe und dem Wert „X“ beim Tastrahmen, darf sich dich Zapfwelle nicht mehr drehen. ( Zur besseren Überprüfung der Drehbewegung das Handrad auf die Zapfwelle stecken ) Betriebsanleitung für RAINSTAR A3... -
Seite 29: Überprüfung Der Abschaltung
12.1 ÜBERPRÜFUNG DER ABSCHALTUNG Tastrahmen (13) am PE-Rohr ( letzte Lage ) anlegen. Den Abschalthebel (9) in Stellung „PE - Rohreinzug“ bringen. Tastrahmen (13) in die Abschaltstellung (= mm vom Haspel) ziehen. Der Abschalthebel muss in die Abschaltstellung springen! Betriebsanleitung für RAINSTAR A3... -
Seite 30: Einstellen Der Haspelbremse
STEP 2 km oder m blinkt im oberen rechten Display. Wechseln Sie mit der MODE-Taste zu „ “. STEP 3 Drücken Sie die SET-Taste, um Ihre Auswahl zu bestätigen. Der A4 wechselt nun automatisch in den Einstellmodus für den Radiusfaktor. Betriebsanleitung für RAINSTAR A3... - Seite 31 Einstellvorgang zu beenden und zur Anzeige CLK zurückzukehren. UMRECHNUNGSTABELLE TACHOANZEIGE 834 9278 Lage/Layer 1 Lage/Layer 2 Lage/Layer 3 Lage/Layer 4 Einzugs‐ Retraction Tachoanzeige / Displayed Speed geschwindigkeit Speed ft/h 13,3 12,0 10,9 17,8 16,0 14,5 18,1 22,2 20,0 26,7 24,0 21,8 31,1 28,0 25,4 35,5 32,0 29,0 Betriebsanleitung für RAINSTAR A3...
-
Seite 32: Wartung Und Pflege
Es kann nicht oft genug darauf hingewiesen werden, dass Wartung und Pflege die Einsatzbereitschaft und Lebensdauer eines Gerätes entscheidend beeinflussen. Nach Beendigung einer Beregnungssaison soll der RAINSTAR A3 komplett überprüft, gereinigt und sorgfältig abgeschmiert werden. Geräteteil Wartungsintervall Schmiermittel, Fett, Öl 1. -
Seite 33: Fehlerbeschreibung
Lagenausgleichshebel nachhängen) Gewünschte falsche Antriebsübersetzung richtige Rundriemenübersetzung Einzugsgeschwind-igkeit wird wählen nicht erreicht Regnerdüse verlegt Fremdkörper entfernen generell: Anschlussdruck und Wassermenge mit Leistungstabellen- werten überprüfen Stativ wird nicht hochgehoben falsche Riemenübersetzung richtige Rundriemenübersetzung wählen Betriebsanleitung für RAINSTAR A3... - Seite 34 Anschlußdruck Freie Durchgangshöhe Düsenbereich Höhe Zugöse - Standard Gewicht mit PE-Rohr mit Wasser Spurweite Stativ Gewicht mit PE-Rohr ohne Wasser Bereifung Stativ Gesamtlänge mit Stativ Reifendruck Stativ Max. Breite bei größter Spur Gesamthöhe Gerätelänge ohne Stativ Betriebsanleitung für RAINSTAR A3...
- Seite 35 63 - 150 mm x m 55 x 170 63 x 125 63 x 150 m³ 4,8 - 20 3,2 - 8 8 - 16 3550 1730 1690 2890 1250 18x9.50-8 4PR 1000 - 1500 13x5.00/6 Betriebsanleitung für RAINSTAR A3...
-
Seite 36: Konformitätserklärung
Beregnungsmaschine mit Stativ den einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG sinngemäß entspricht. Bei einer nicht mit Bauer GmbH abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Folgende Normen derzeit gültigen Fassung wurden sinngemäß angewandt: DIN EN ISO 12100-1 Sicherheit von Maschinen - Grundbegri ffe, allgemeine Gestaltungsleitsätze, Teil...
