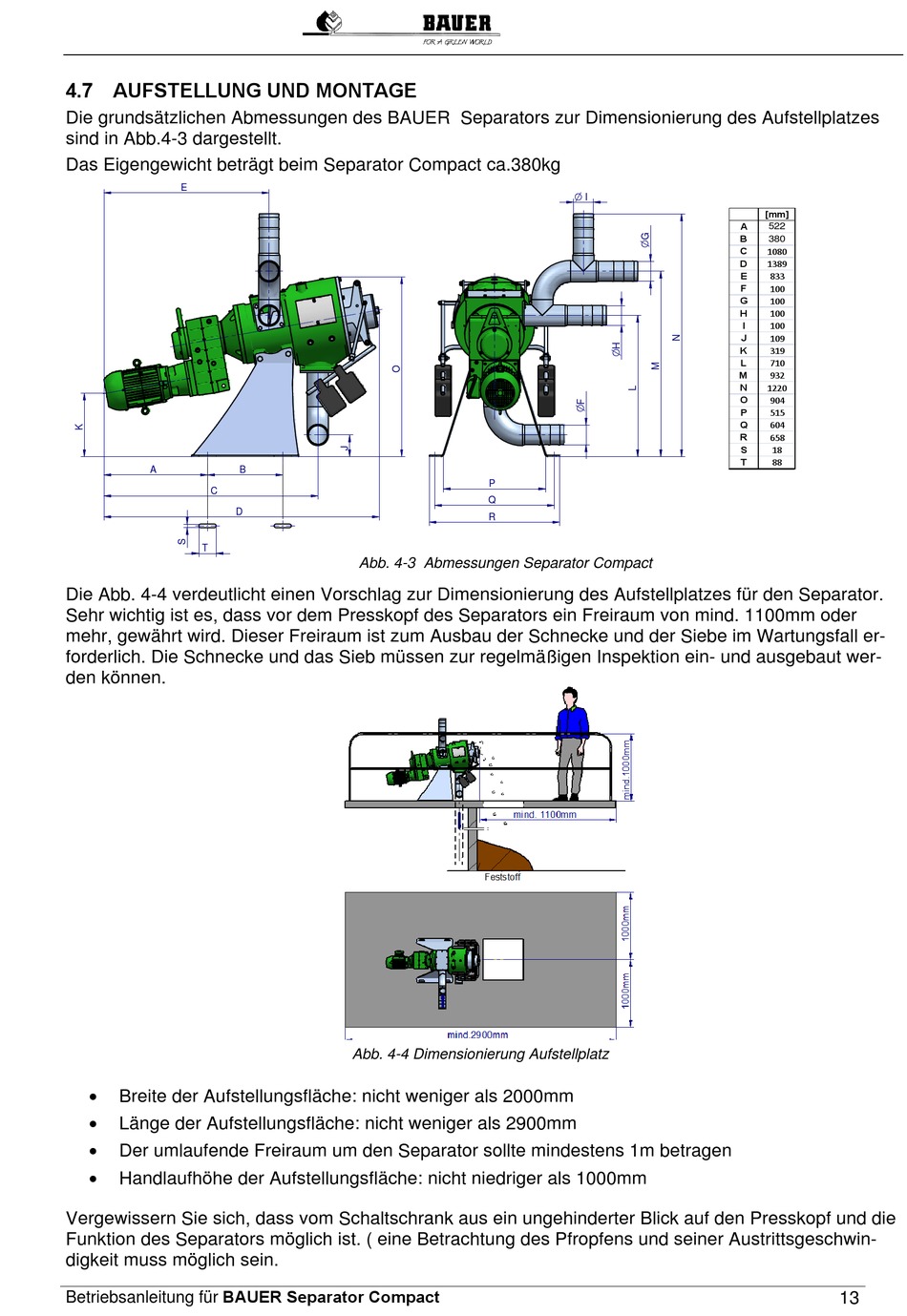

4.7 AUFSTELLUNG UND MONTAGE

Die grundsätzlichen Abmessungen des BAUER Separators zur Dimensionierung des Aufstellplatzes
sind in Abb.4-3 dargestellt.
Das Eigengewicht beträgt beim Separator Compact ca.380kg
E
A
C
D
T
Die Abb. 4-4 verdeutlicht einen Vorschlag zur Dimensionierung des Aufstellplatzes für den Separator.
Sehr wichtig ist es, dass vor dem Presskopf des Separators ein Freiraum von mind. 1100mm oder
mehr, gewährt wird. Dieser Freiraum ist zum Ausbau der Schnecke und der Siebe im Wartungsfall er-
forderlich. Die Schnecke und das Sieb müssen zur regelmäßigen Inspektion ein- und ausgebaut wer-
den können.

Breite der Aufstellungsfläche: nicht weniger als 2000mm

Länge der Aufstellungsfläche: nicht weniger als 2900mm

Der umlaufende Freiraum um den Separator sollte mindestens 1m betragen

Handlaufhöhe der Aufstellungsfläche: nicht niedriger als 1000mm
Vergewissern Sie sich, dass vom Schaltschrank aus ein ungehinderter Blick auf den Presskopf und die
Funktion des Separators möglich ist. ( eine Betrachtung des Pfropfens und seiner Austrittsgeschwin-
digkeit muss möglich sein.
Betriebsanleitung für BAUER Separator Compact
B
Abb. 4-3 Abmessungen Separator Compact
Abb. 4-4 Dimensionierung Aufstellplatz
O
I
P
Q
R
[mm]
A
522
B
380
C
1080
D
1389
E
833
F
100
G
100
H
100
I
100
J
109
K
319
L
710
M
932
N
1220
O
904
P
515
Q
604
R
658
S
18
T
88
13
