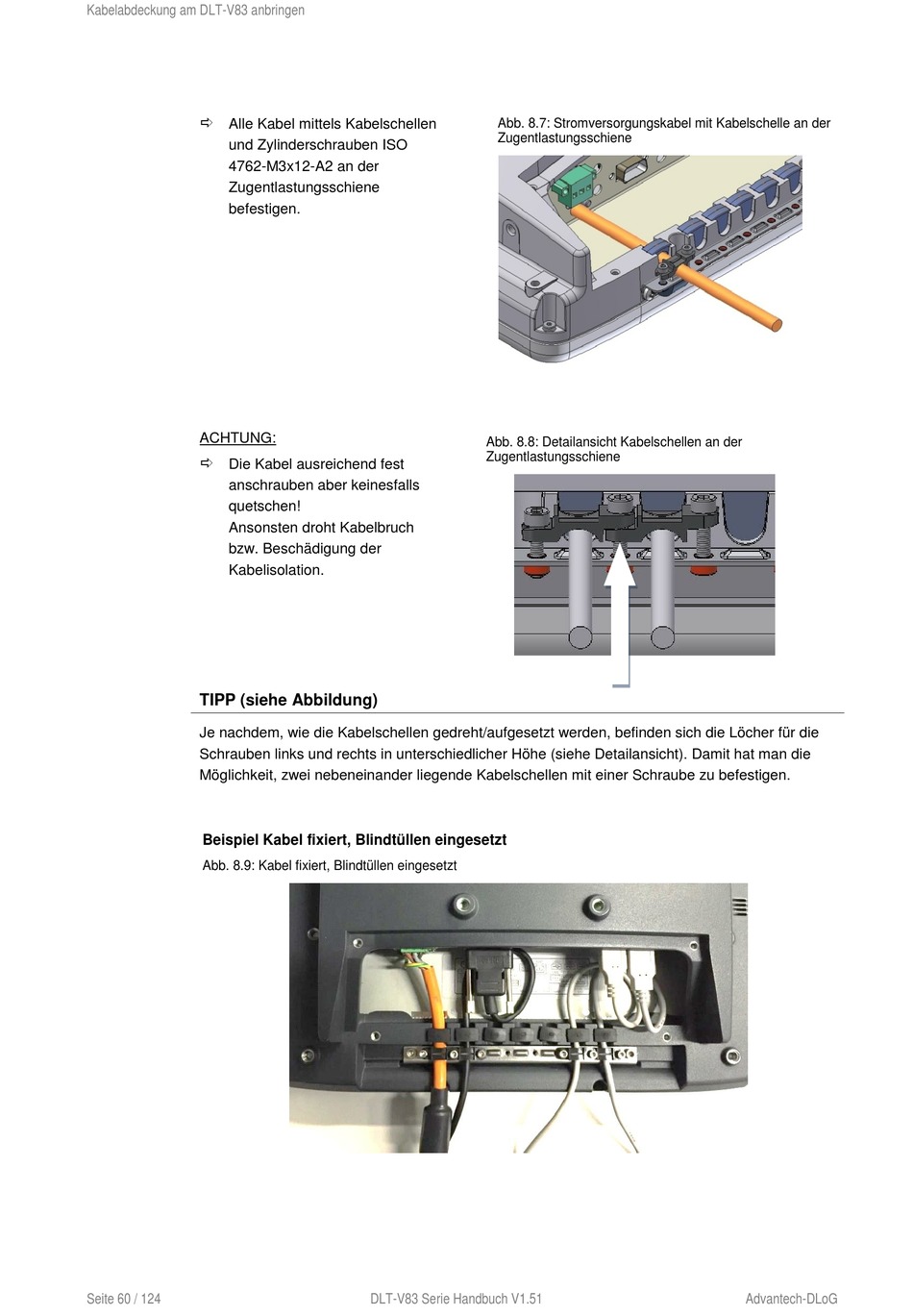

Kabelabdeckung am DLT-V83 anbringen

Alle Kabel mittels Kabelschellen
und Zylinderschrauben ISO
4762-M3x12-A2 an der
Zugentlastungsschiene
befestigen.
ACHTUNG:

Die Kabel ausreichend fest
anschrauben aber keinesfalls
quetschen!
Ansonsten droht Kabelbruch
bzw. Beschädigung der
Kabelisolation.
TIPP (siehe Abbildung)
Je nachdem, wie die Kabelschellen gedreht/aufgesetzt werden, befinden sich die Löcher für die
Schrauben links und rechts in unterschiedlicher Höhe (siehe Detailansicht). Damit hat man die
Möglichkeit, zwei nebeneinander liegende Kabelschellen mit einer Schraube zu befestigen.
Beispiel Kabel fixiert, Blindtüllen eingesetzt
Abb. 8.9: Kabel fixiert, Blindtüllen eingesetzt
Seite 60 / 124
Abb. 8.7: Stromversorgungskabel mit Kabelschelle an der
Zugentlastungsschiene
Abb. 8.8: Detailansicht Kabelschellen an der
Zugentlastungsschiene
