Antennenkappe, Service-USB, SIM-Karten-Slot
10.2.1.

Micro Bluetooth Adapter und Service-USB

Für den DLT-V83 ist eine Bluetooth-Option erhältlich. Der dafür benötigte Micro Bluetooth
Adapter ist bereits ab Werk in die Service-USB-Schnittstelle unter der Antennenkappe integriert.
ACHTUNG: Sachschäden
Für die Service-USB wird ein Steckverbinder mit erhöhter Auszugskraft verwendet, um die
spezifischen Schock- und Vibrationsanforderungen zu erfüllen.

Beim Entfernen und erneuten Einstecken des Micro Bluetooth Adapters besonders
vorsichtig vorgehen.
10.3.

SIM-Karten-Slot

Für die optionale WWAN-Funktionalität muss der DLT-V83 mit einer Mini-SIM-Karte ausgestattet
werden. Zu diesem Zweck befindet sich ein SIM-Karten-Slot unter der Antennenkappe des
Geräts.
Mini-SIM-Karte einlegen/entfernen

Den Entriegelungsstift neben dem SIM-Karten-Slot drücken.
Der SIM-Karten-Schlitten öffnet sich und fährt ein Stück aus dem Gerät heraus.

Den SIM-Karten-Schlitten komplett aus dem Gerät herausziehen.
Die Mini-SIM-Karte kann nun eingelegt bzw. entfernt werden.

Den SIM-Karten-Schlitten vorsichtig wieder einschieben.
ACHTUNG: Den SIM-Karten-Schlitten genau an der dafür vorgesehenen Stelle
einzuschieben. Ansonsten besteht die Gefahr, dass Schlitten und Mini-SIM-Karte beim
Einschieben ins Geräteinnere fallen.

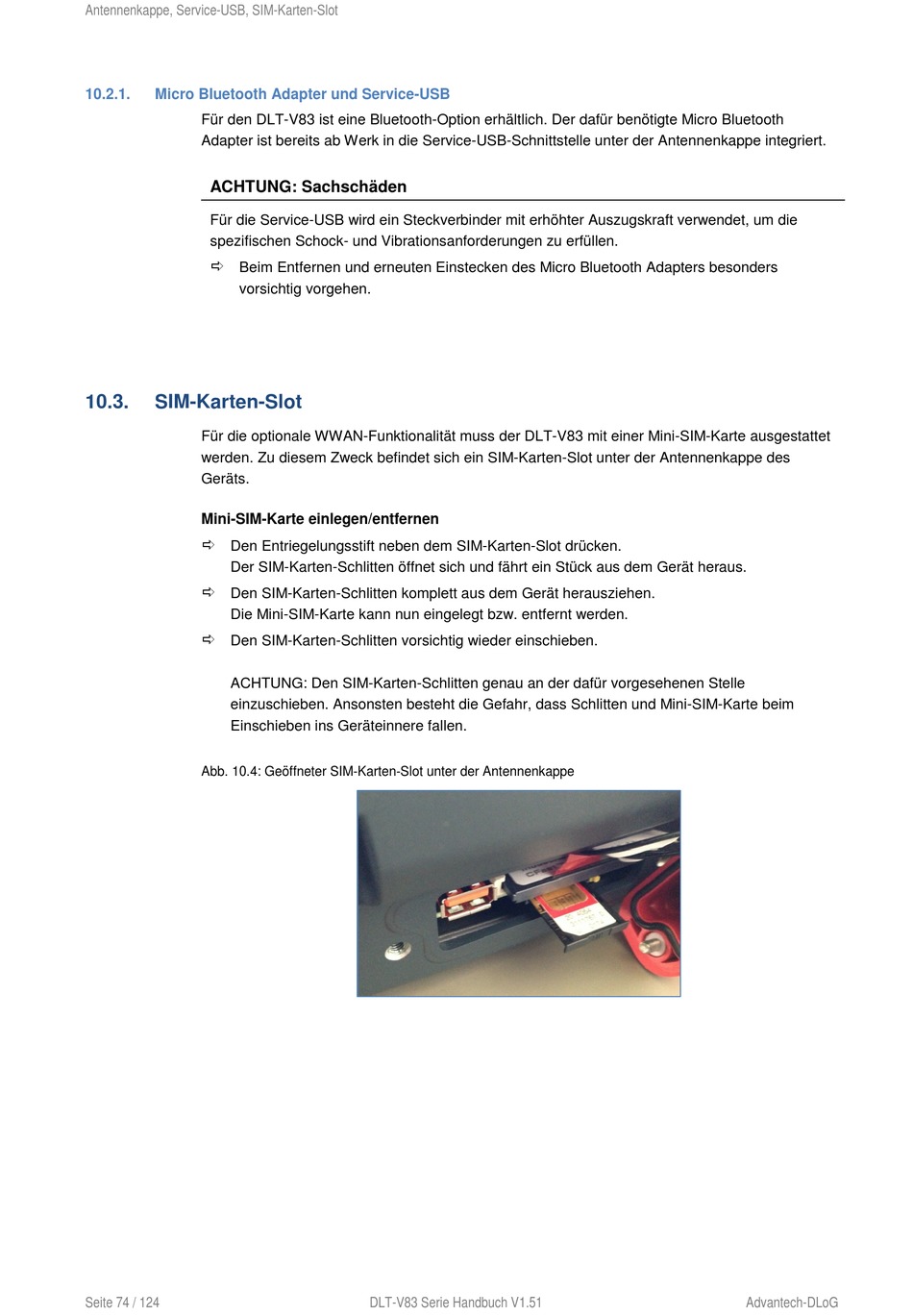

Abb. 10.4: Geöffneter SIM-Karten-Slot unter der Antennenkappe
Seite 74 / 124 DLT-V83 Serie Handbuch V1.51 Advantech-DLoG
