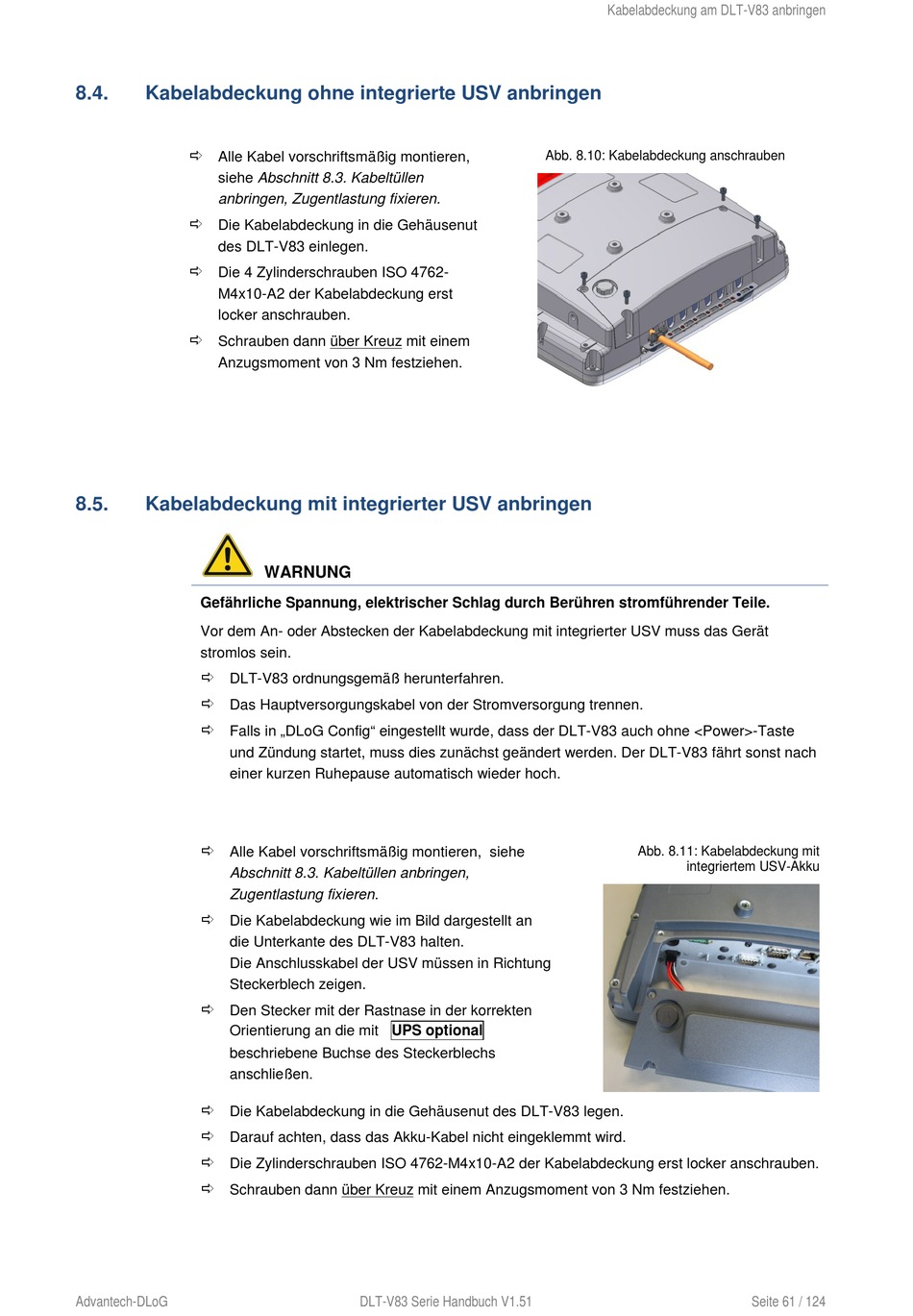

8.4.

Kabelabdeckung ohne integrierte USV anbringen


Alle Kabel vorschriftsmäßig montieren,
siehe Abschnitt 8.3. Kabeltüllen
anbringen, Zugentlastung fixieren.

Die Kabelabdeckung in die Gehäusenut
des DLT-V83 einlegen.

Die 4 Zylinderschrauben ISO 4762-
M4x10-A2 der Kabelabdeckung erst
locker anschrauben.

Schrauben dann über Kreuz mit einem
Anzugsmoment von 3 Nm festziehen.
8.5.

Kabelabdeckung mit integrierter USV anbringen

Gefährliche Spannung, elektrischer Schlag durch Berühren stromführender Teile.
Vor dem An- oder Abstecken der Kabelabdeckung mit integrierter USV muss das Gerät
stromlos sein.

DLT-V83 ordnungsgemäß herunterfahren.

Das Hauptversorgungskabel von der Stromversorgung trennen.

Falls in „DLoG Config" eingestellt wurde, dass der DLT-V83 auch ohne <Power>-Taste
und Zündung startet, muss dies zunächst geändert werden. Der DLT-V83 fährt sonst nach
einer kurzen Ruhepause automatisch wieder hoch.

Alle Kabel vorschriftsmäßig montieren, siehe
Abschnitt 8.3. Kabeltüllen anbringen,
Zugentlastung fixieren.

Die Kabelabdeckung wie im Bild dargestellt an
die Unterkante des DLT-V83 halten.
Die Anschlusskabel der USV müssen in Richtung
Steckerblech zeigen.

Den Stecker mit der Rastnase in der korrekten
Orientierung an die mit UPS optional
beschriebene Buchse des Steckerblechs
anschließen.

Die Kabelabdeckung in die Gehäusenut des DLT-V83 legen.

Darauf achten, dass das Akku-Kabel nicht eingeklemmt wird.

Die Zylinderschrauben ISO 4762-M4x10-A2 der Kabelabdeckung erst locker anschrauben.

Schrauben dann über Kreuz mit einem Anzugsmoment von 3 Nm festziehen.
Advantech-DLoG
WARNUNG
DLT-V83 Serie Handbuch V1.51
Kabelabdeckung am DLT-V83 anbringen

Abb. 8.10: Kabelabdeckung anschrauben

Abb. 8.11: Kabelabdeckung mit
integriertem USV-Akku
Seite 61 / 124
