Netzteile, Anschlussbelegung

9.1.

Integriertes DC-Weitbereichsnetzteil

Ein optionales, integriertes DC-Weitbereichsnetzteil ist für alle Gerätevarianten der DLT-V83
Serie verfügbar.
9.1.1.

Gleichspannungsversorgungsanschluss

Ausführung: Phoenix Combicon, 3pol.
Ansicht von außen:

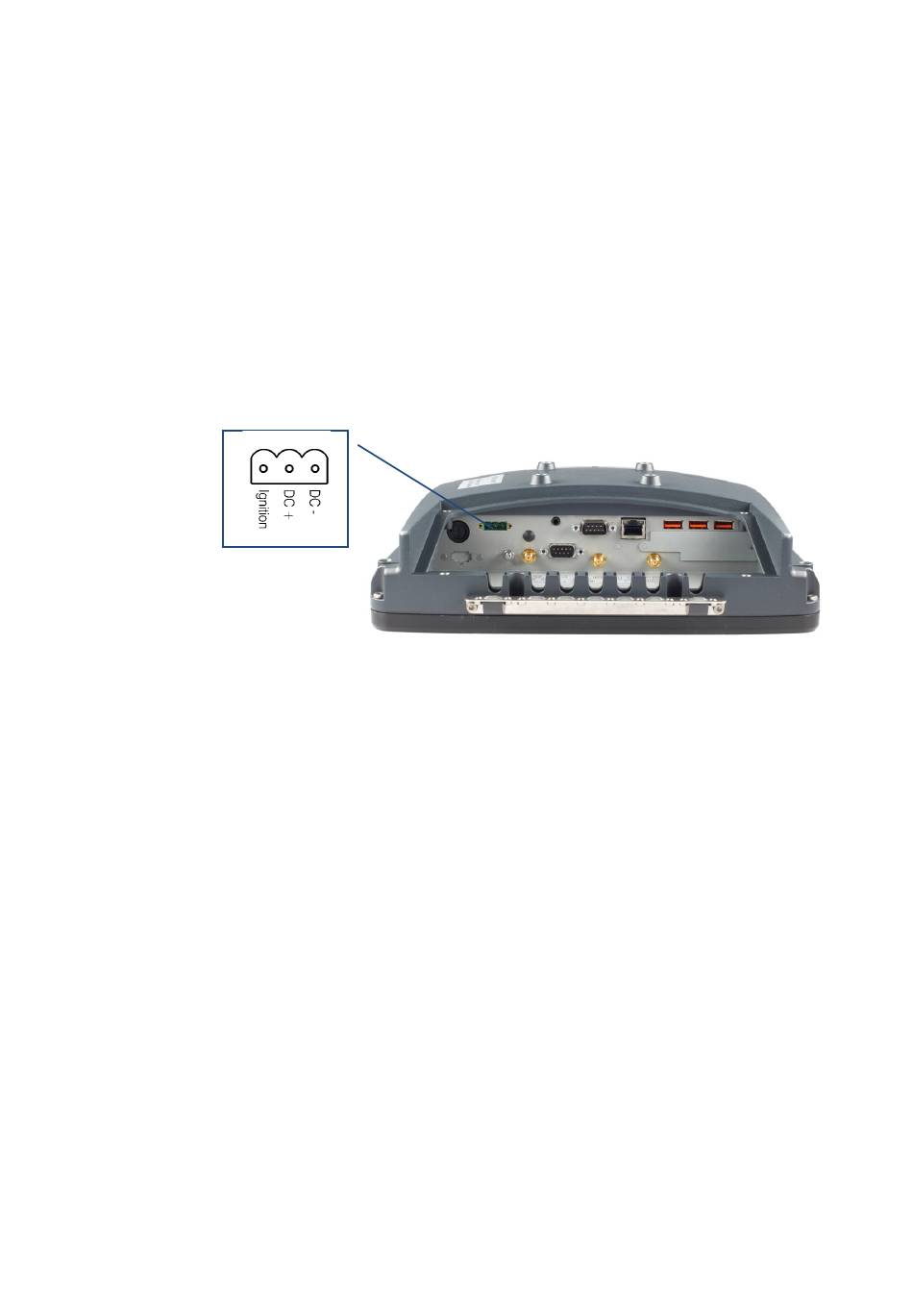

Abb. 9.1: Gleichspannungs-Steckverbinder mit Stecker-Detailansicht

Erklärung:
„Ignition geschaltet" bedeutet, dass an diesem Anschluss ein Steuersignal (z. B. Zündung eines
Fahrzeuges) angelegt werden kann, das dem Pegel der Versorgungsspannung entspricht und in
der Lage ist, den DLT-V83 mit mindestens 1 W zu versorgen. Die Referenz dieses Signals ist
DC-.
