13.4.2. Digital I/O-Schnittstelle
Die Digital I/O-Schnittstelle ist galvanisch vom Gesamtsystem getrennt. Ein passender Treiber ist
im Betriebssystem integriert. Eine API-Beschreibung sowie eine Beispielapplikation sind auf
Anfrage verfügbar. Wenden Sie sich bei Bedarf an Ihren Advantech-DLoG Vertriebsbeauftragten.
Pin-Belegung:
Pin
1
2
3
4
5
6
7
8

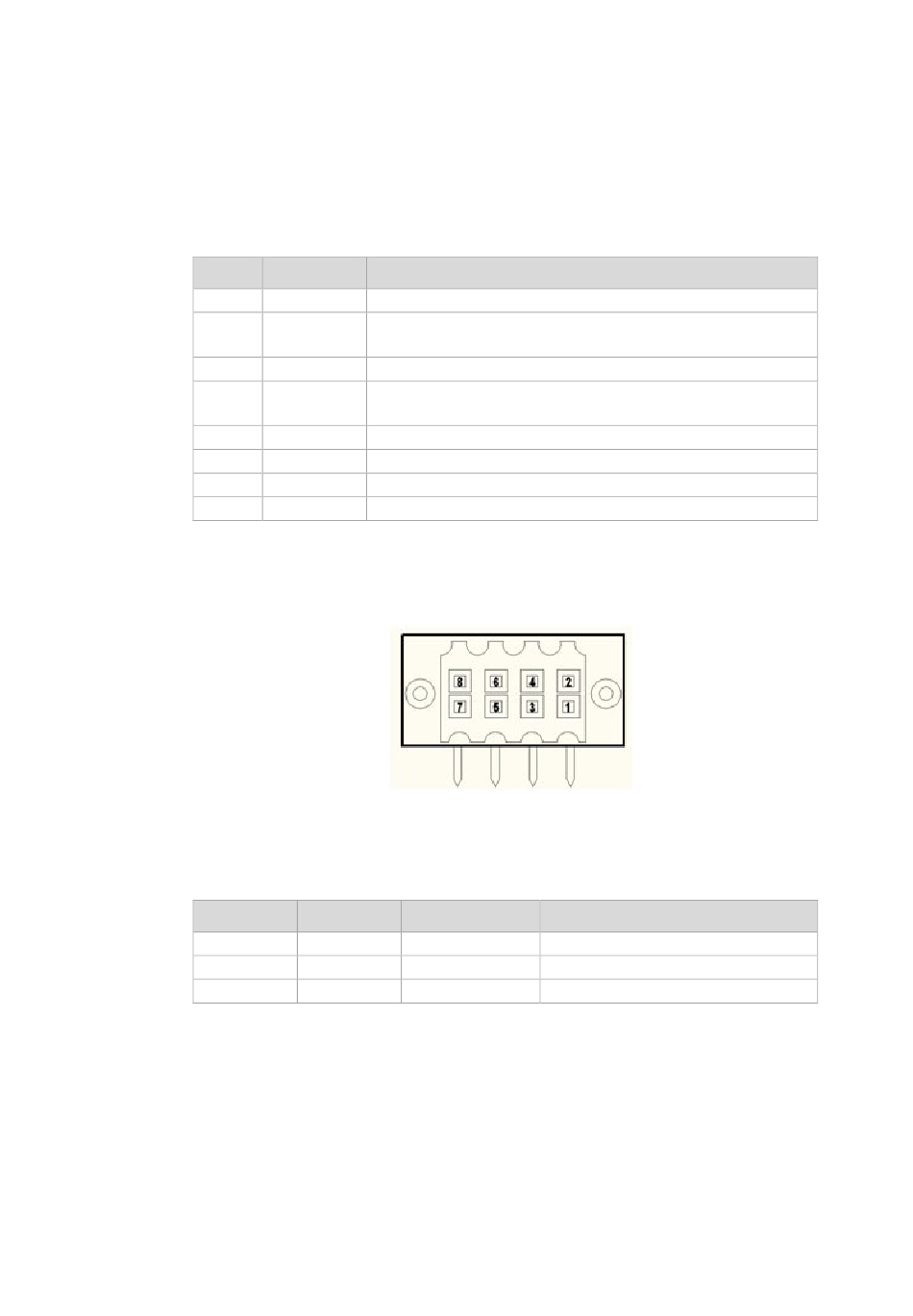

Abb. 13.4: Digital I/O-Schnittstelle Pin-Position
Passende Anschluss-Stecker (Beispiele):
Hersteller
Weidmüller
Weidmüller
Weidmüller
Advantech-DLoG
Signal
DI1+ stellt 12 VDC / max. 8 mA bereit
DI1- Eingang DI1 -> ansteuerbar bis max. 12 VDC / 100 Hz Filter
integriert
DI2+ stellt 12 VDC / max. 8 mA bereit
DI2- Eingang DI1 -> ansteuerbar bis max. 12 VDC / 100 Hz Filter
integriert
DIO_GND GND Potential für Digital I/O Anwendung
DO1 Output 1: liefert 12 VDC / 20 mA
DO2 Output 1: liefert 12 VDC / 20 mA
DO3 Output 1: liefert 12 VDC / 20 mA
Serie Bestell- Nr.
B2L 3.50F 1748180000
B2L 3.50 1847530000
B2L 3.50 1024270000
DLT-V83 Serie Handbuch V1.51
Serielle Schnittstellen
Beschreibung
B2L 3.50/08/180F SN BK BX
B2L 3.50/08/180 SN OR BX PRT
B2L 3.50/08/180 SN BK BX PRT
