4.5.4
i'checker Advanced-Stromsensor
1
654321

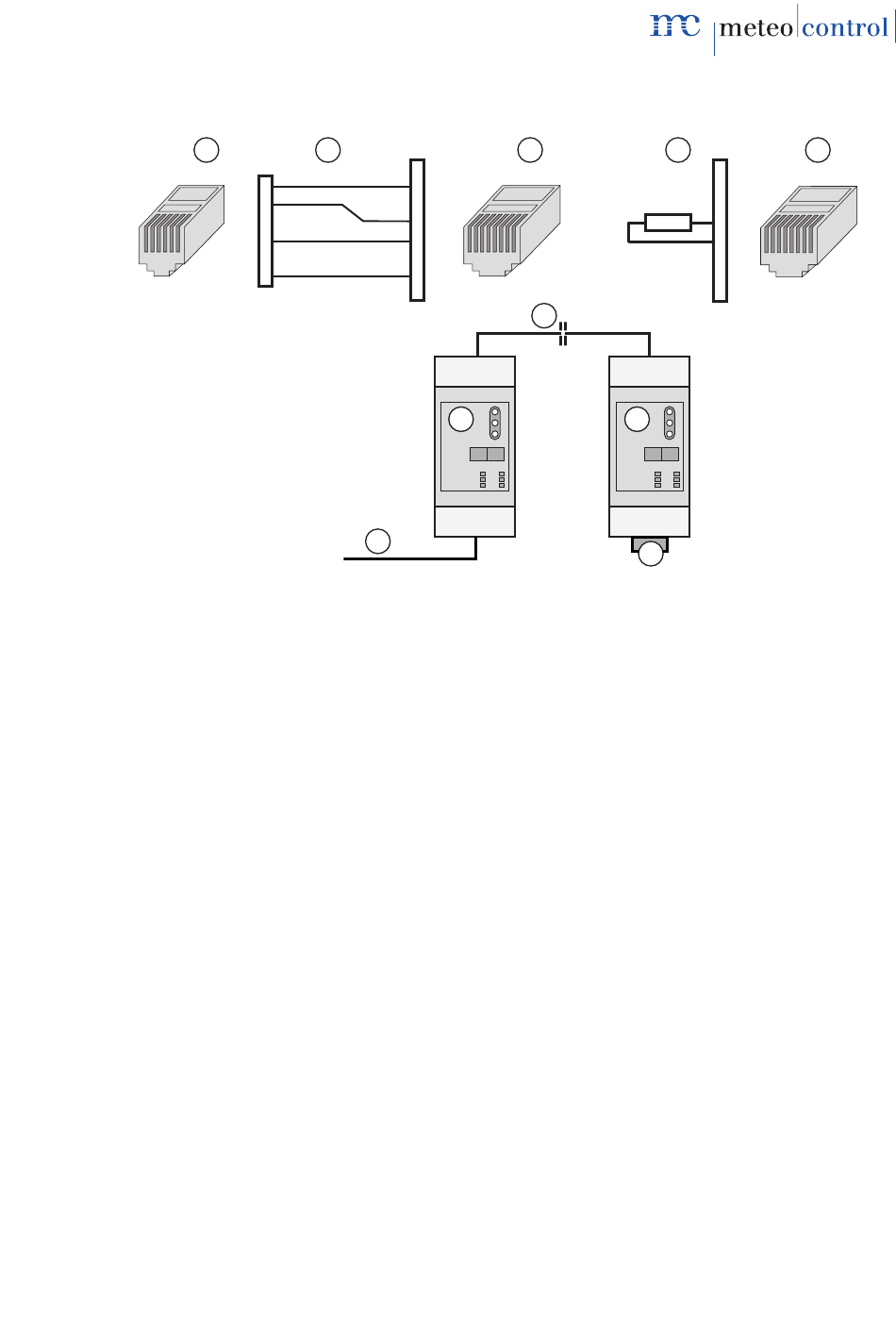

Abb. 16: i'checker Advanced mit Connect i'checker
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / PIN
(3) RJ45-Stecker (i'checker)
(4) Belegung Abschlussstecker
(5) Abschlussstecker RJ45
Maximal 100 i'checker pro WEB'log
•
Beim Anschluss von mehr als drei i'checker Advanced ist eine externe
•
Spannungsversorgung von 24 V DC erforderlich
Am letzten Stromsensor muss der Datenbus mit einem
•
Abschlusswiderstand von 120 Ohm zwischen RS485 A und RS485 B
abgeschlossen werden
