Abb. 47: Anschluss Bei Sunway M-Xs 2200, 3000 Und 3800 - Meteo Control LIGHT+ 20 Kurzanleitung

Sunway M-XS 2200- 3000- 3800
1
654321
5

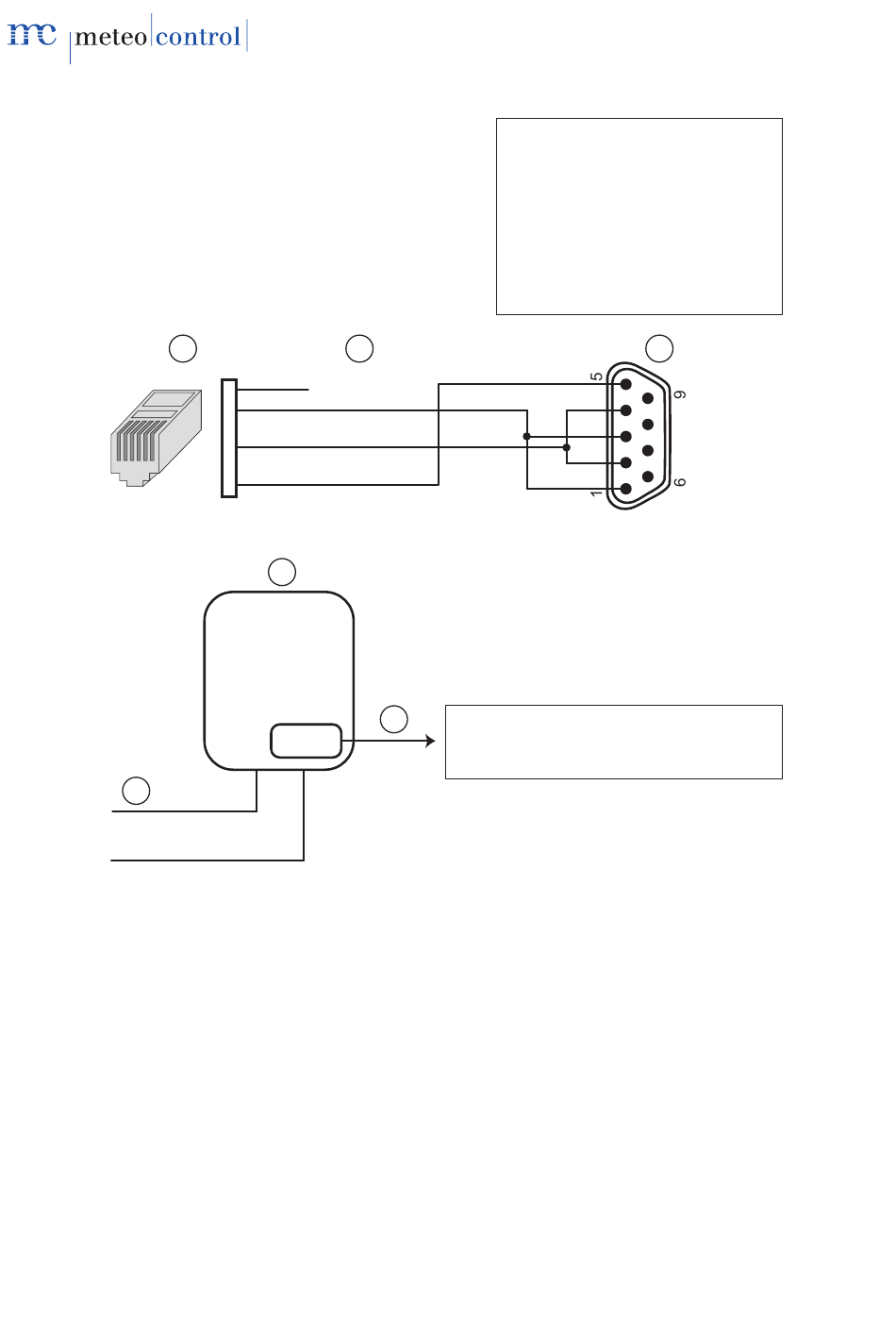

Abb. 47: Anschluss bei Sunway M-XS 2200, 3000 und 3800

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal
(3) DB9 Stecker (Wechselrichter)
60/84
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
4
6
Pin Belegung:
1/3 (A-Linie) Tx+/Rx+
mit RS485 A verbinden
2/4 (B-Linie) Tx-/Rx-
mit RS485 B verbinden
5 GND
Integrierter Abschlusswiderstand.
Es können nicht mehrere Wechselrichter
aneinander geschlossen werden.
(4) Wechselrichter
(5) Abschlusswiderstand integriert
(6) Buskabel
WEB'log Kurzanleitung 20120710 - de
