Abb. 27: Delta-Zentral-Wechselrichter - Meteo Control Light+ 20 Kurzanleitung

Zentral-Wechselrichter CI
654321
1
RS485A
2
3
RS485B
1
4
5
GND
6
11
RS485A
10
RS485B

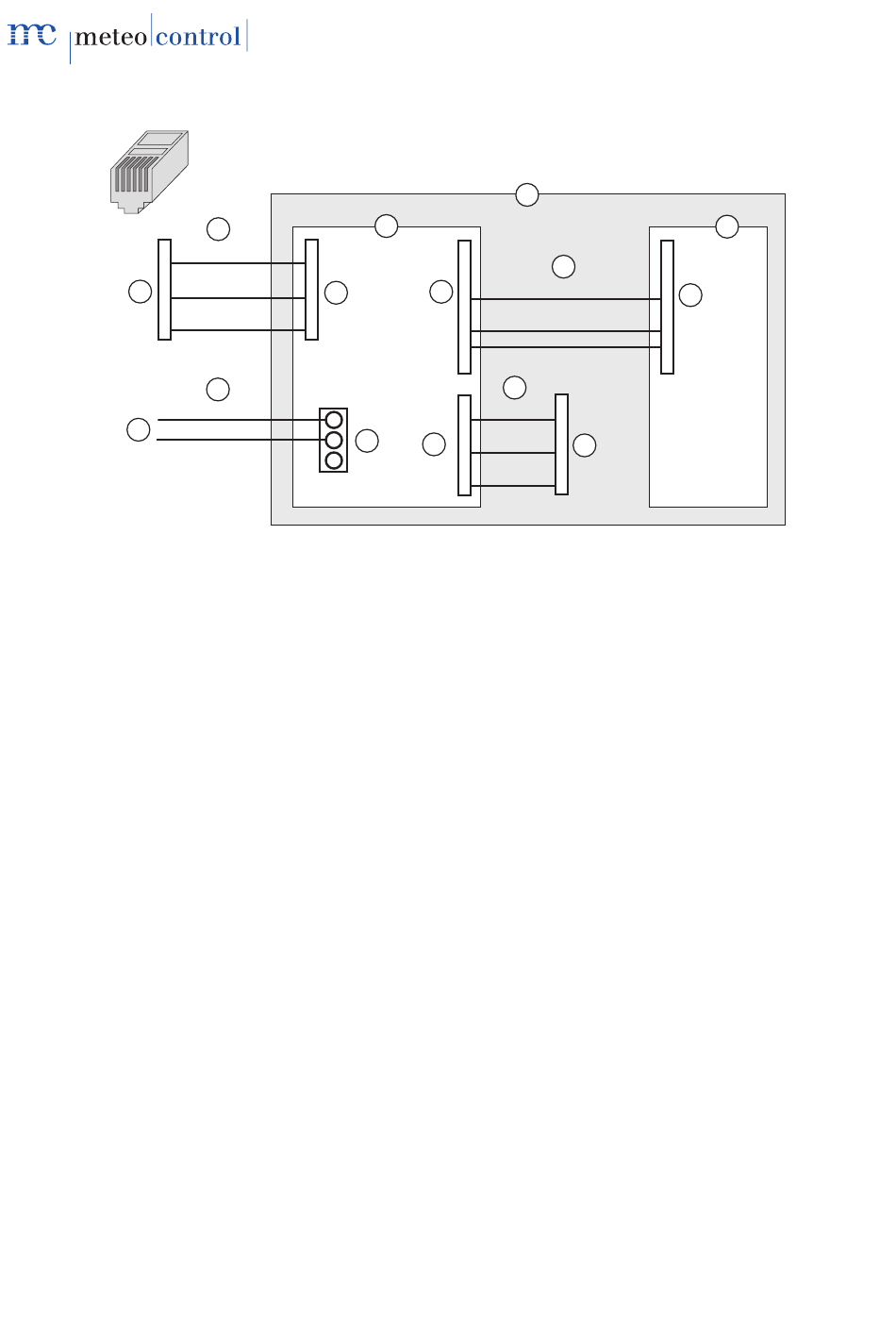

Abb. 27: Delta-Zentral-Wechselrichter

(1) WEB'log
(2) RJ12-Patchkabel
(3) X3 zum WEB'log
(4) RS485-Busboard
(5) X1 zum Systemregler
(6) Ethernet-Patchkabel
(7) Wechselrichter-Schrank
(8) X3 zum RS485-Busboard
(9) Systemregler
(10) Kommunikation i'checker in den Generatoranschlusskästen
(optional, siehe Hersteller-Anleitung)
(11) Buskabel
(12) X4 zu i'checkern (optional)
(13) X2 zum RS485-Busboard (X3) des nächsten Zentralwechselrichters
(14) RJ12-Patchkabel
(15) RS485-Busboard (X3) des nächsten Zentralwechselrichters
Die Wechselrichter sind in Wechselrichterschränken (7) zusammengefasst.
In den Generatoranschlusskästen können Stromsensoren, i'checker, zur
Messwerterfassung eingebaut werden.
Maximal 8 Wechselrichterschränke und 9 Generatoranschlusskästen
•
bzw. 100 i'checker pro WEB'log
WEB'log wird im ersten Wechselrichterschrank montiert
•
Für die Spannungsversorgung des WEB'log und der i'checker (optional)
•
muss im Wechselrichterschrank ein 24 V DC-Netzteil mit ausreichender
Leistung eingebaut sein (WEB'log max. 3,5 W, i'checker max.1 W)
Die RS485-Geräte werden über ein RS485-Busboard mit dem RS485-
•
Bus verbunden
40/84
4
2
X3
1
2
RJ12
3
3
4
5
6
X4
12
7
X1
1
2
6
RJ45
3
GND
5
4
5
RS485B
6
7
RS485A
8
14
X2
1
1
RS485A
2
2
RJ12
3
3
13
RS485B 15
4
4
5
5
GND
6
6
WEB'log Kurzanleitung 20120710 - de
