Vorderseite WEB'log PRO Unlimited

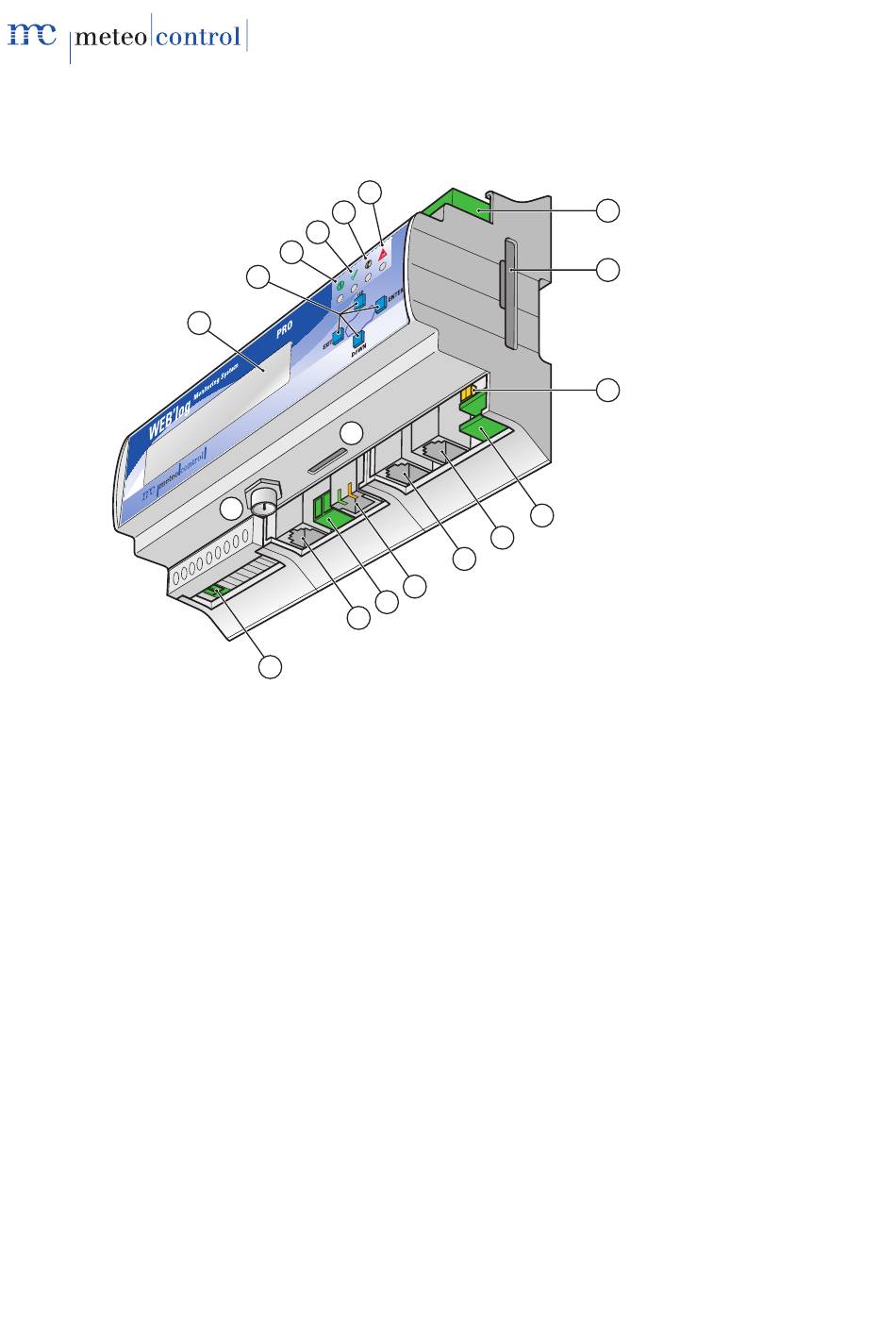

Abb. 1: Geräteübersicht Vorderseite WEB'log PRO Unlimited
(1)
Display
(2)
Tasten [Exit], [Down], [Up], [Enter]
(3)
Power-LED
(4)
Status-LED
(5)
Modem-LED
(6)
Alarm-LED
(7)
Analog- oder Digitaleingang
(8)
Speicherkarte (Compact Flash)
(9)
Umschalter RS232 / RS422
Weitere Informationen zu LEDs und Tasten → Kapitel 4, Einbau, Installation
8/84
5
4
3
2
1
10
11
17
18
6
12
13
14
15
16
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
7
8
9
SIM-Kartenschacht (nur bei
WEB'log GSM/GPRS)
Antennenbuchse (GSM/GPRS)
Digitalausgang
RS232 / RS422
RS485
Ethernet
24 V Eingang / Ausgang
Telefonbuchse (PSTN, ISDN)
Spannungsversorgung WEB'log
