4.5.5
RS485-Hub
Der 6-fach RS485-Hub ermöglicht den Aufbau eines sternförmigen
Netzwerkes.

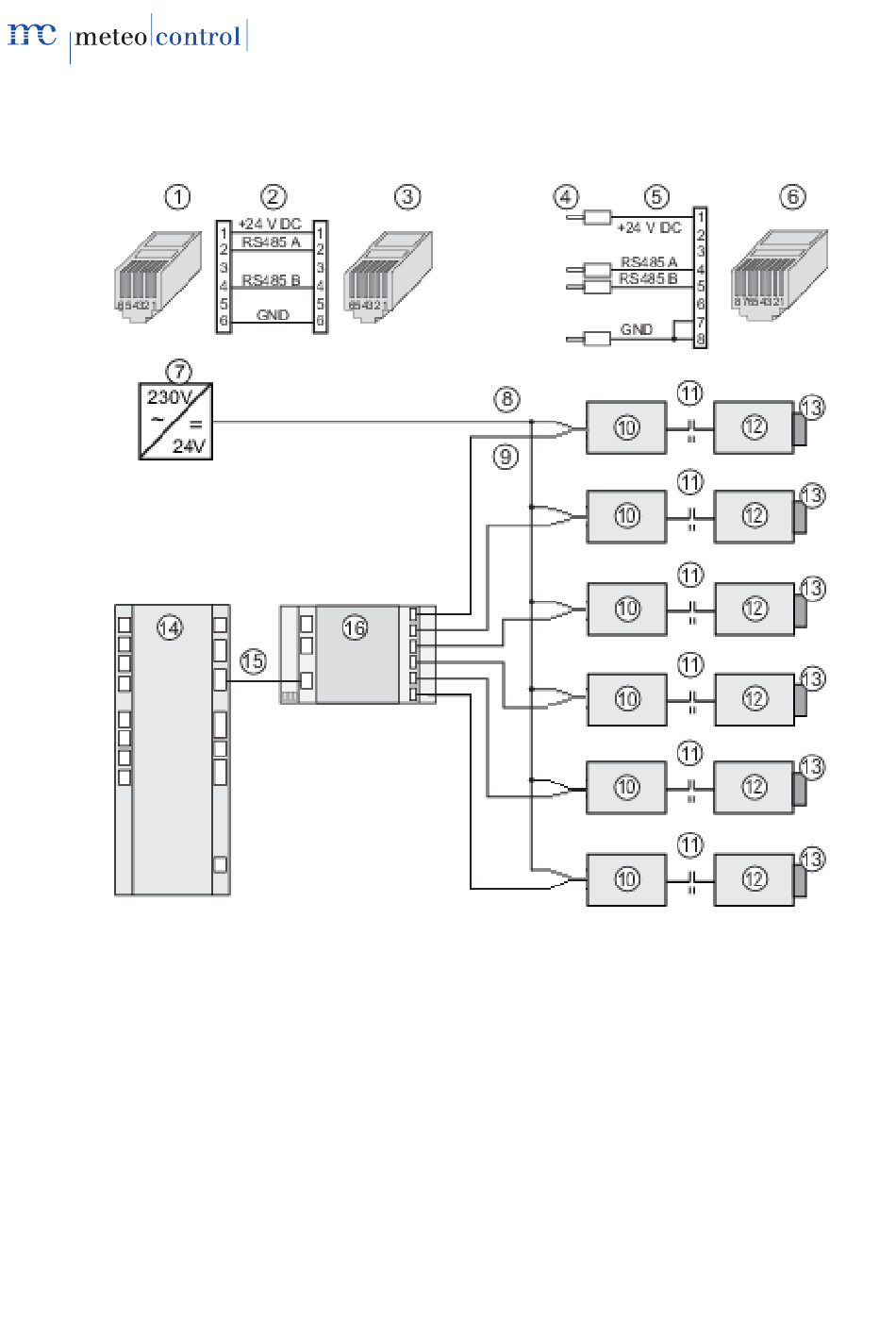

Abb. 17: 6-fach RS485-Hub
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Buskabel
(3) RJ12-Stecker (Hub)
(4) Datenleitung von Hub,
Stromversorgung von Netzteil
(5) Belegung Verbindungskabel
(6) RJ45-Stecker an i'checker
(7) Externes Netzteil
(8) Stromversorgung 6 x RS485-Bus
Hinweis: Im WEB'log und im RS485-Hub (Ein-/Ausgang) ist der
26/84
Busabschluss bereits integriert.
(9) Datenleitungen 6 x RS485-Bus
(10) Erster und folgende i'checker
(11) CAT7-Patchkabel
(12) Letzter i'checker
(13) Busabschluss 120 Ohm
(14) WEB'log
(15) Buskabel
(16) 6-fach RS485-Hub
WEB'log Kurzanleitung 20120710 - de
