3.3

Vorderseite WEB'log LIGHT+ 20 und WEB'log BASIC 100

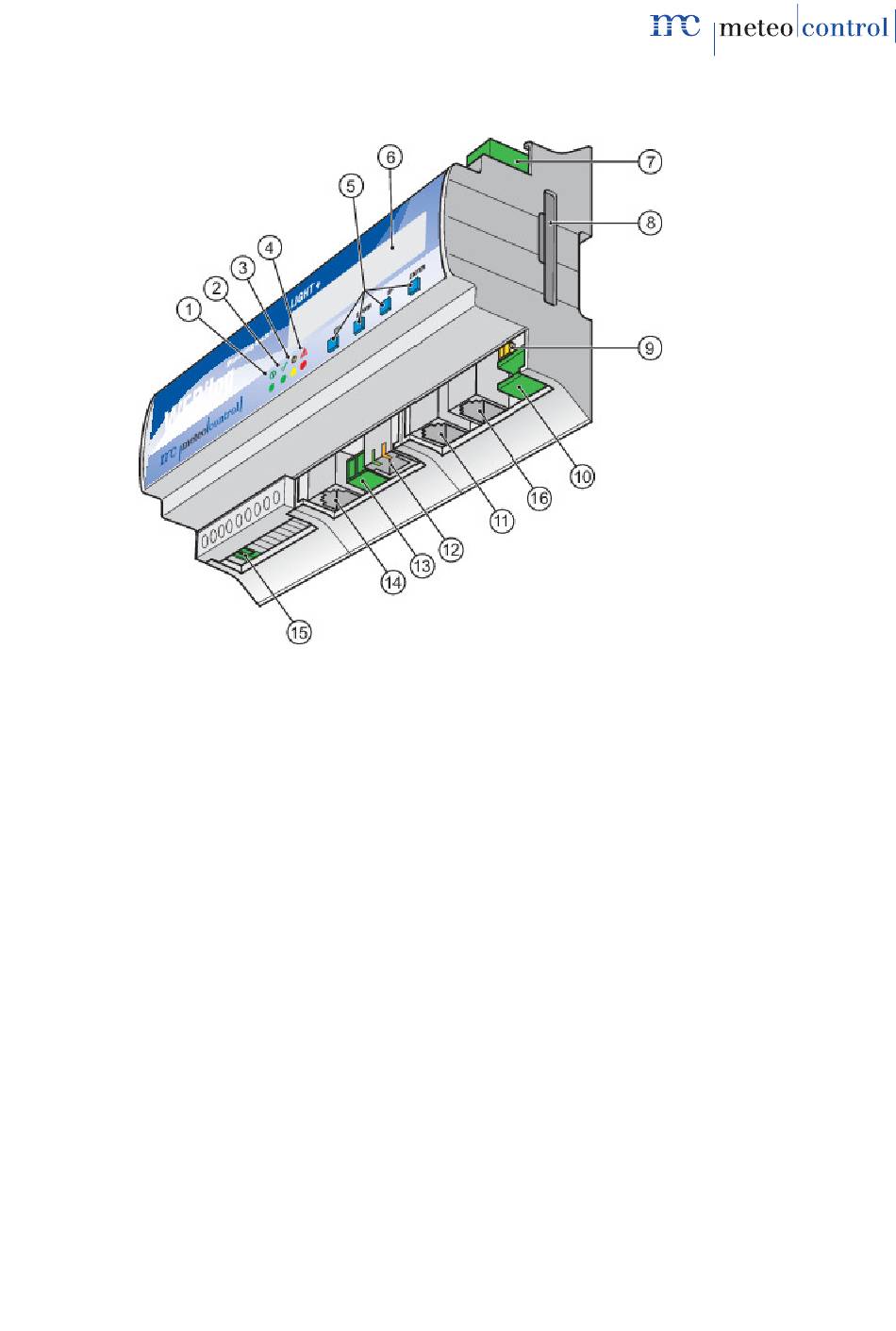

Abb. 2: Geräteübersicht Vorderseite WEB'log LIGHT+ 20 und WEB'log BASIC 100
(1) Power-LED
(2) Status-LED
(3) Modem-LED
(4) Alarm-LED
(5) Tasten [Exit], [Down], [Up], [Enter]
(6) Display
(7) Analog- oder Digitaleingang
Weitere Informationen zu LEDs und Tasten → Kapitel 4, Einbau, Installation
WEB'log Kurzanleitung 20120710 - de
(8) Speicherkarte (Compact Flash)
(9) Umschalter RS485 / RS422
(10) Digitalausgang
(11) RS485 / RS422
(12) Ethernet
(13) 24 V Eingang / Ausgang
(14) Telefonbuchse (PSTN)
(15) Spannungsversorgung WEB'log
(16) RS232 / RS422
9/84
