Advanced Energy AEI (Modbus)

Anbindung über Ethernet
4

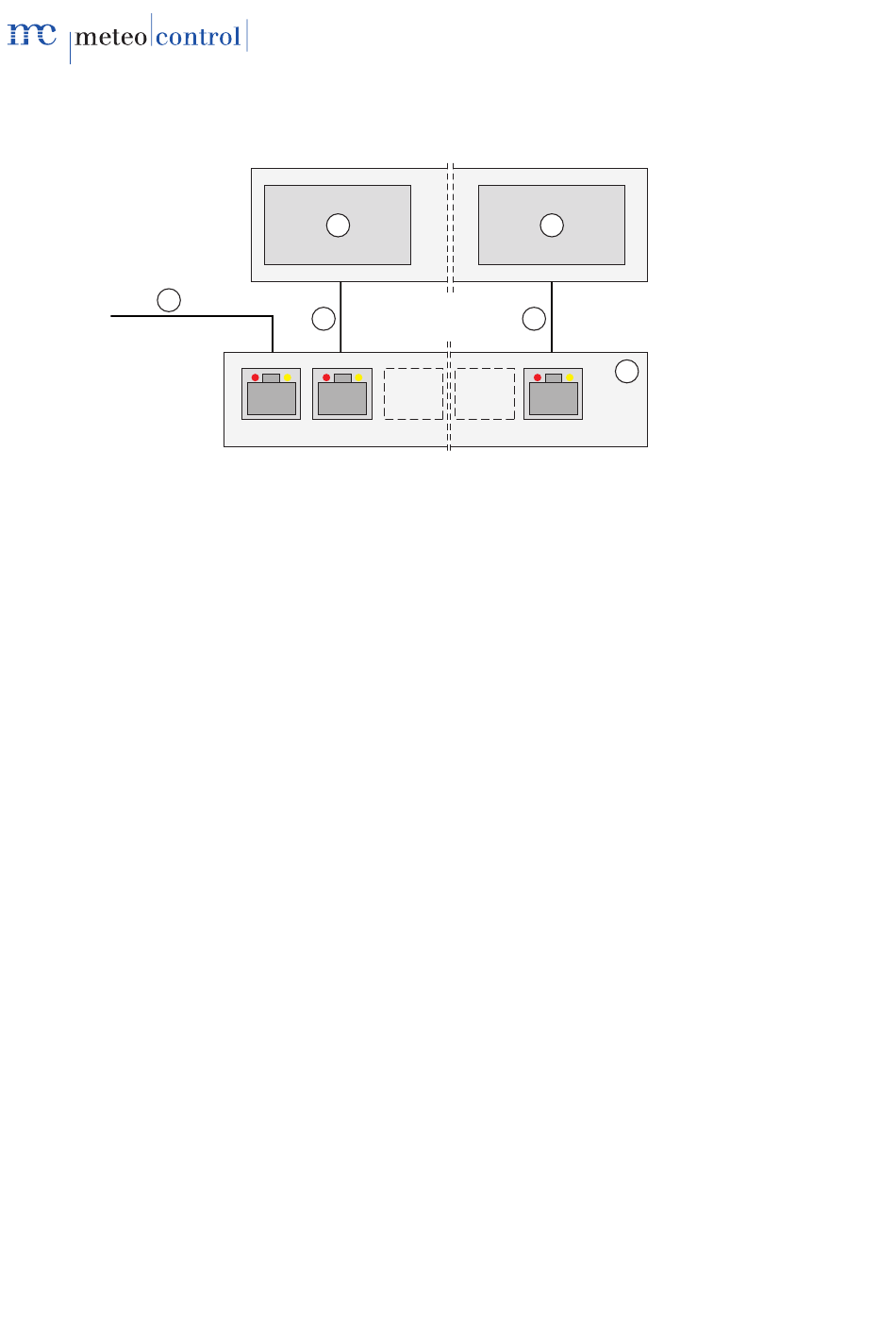

Abb. 21: Anbindung über Ethernet bei Advanced Energy-Wechselrichter
(1) Erster und weitere Wechselrichter
(2) Letzter Wechselrichter
(3) Switch oder Router
Kommunikation über Ethernet
•
WEB'log und Wechselrichter müssen sich im gleichen Subnet
•
(Netzmaske) befinden
36/84
1
5
1 2
2
5
3
n
(4) Verbindung WEB'log
(5) Ethernet-Patchkabel T-568B-
Standard
