Diehl Ako Platinum-Wechselrichter; Abb. 28: Diehl Ako Platinum 2100 S - Meteo Control LIGHT+ 20 Kurzanleitung

8.1.6

Diehl AKO Platinum-Wechselrichter

Platinum 2100 S bis Platinum 4601 S
RS485 B
RS485 A

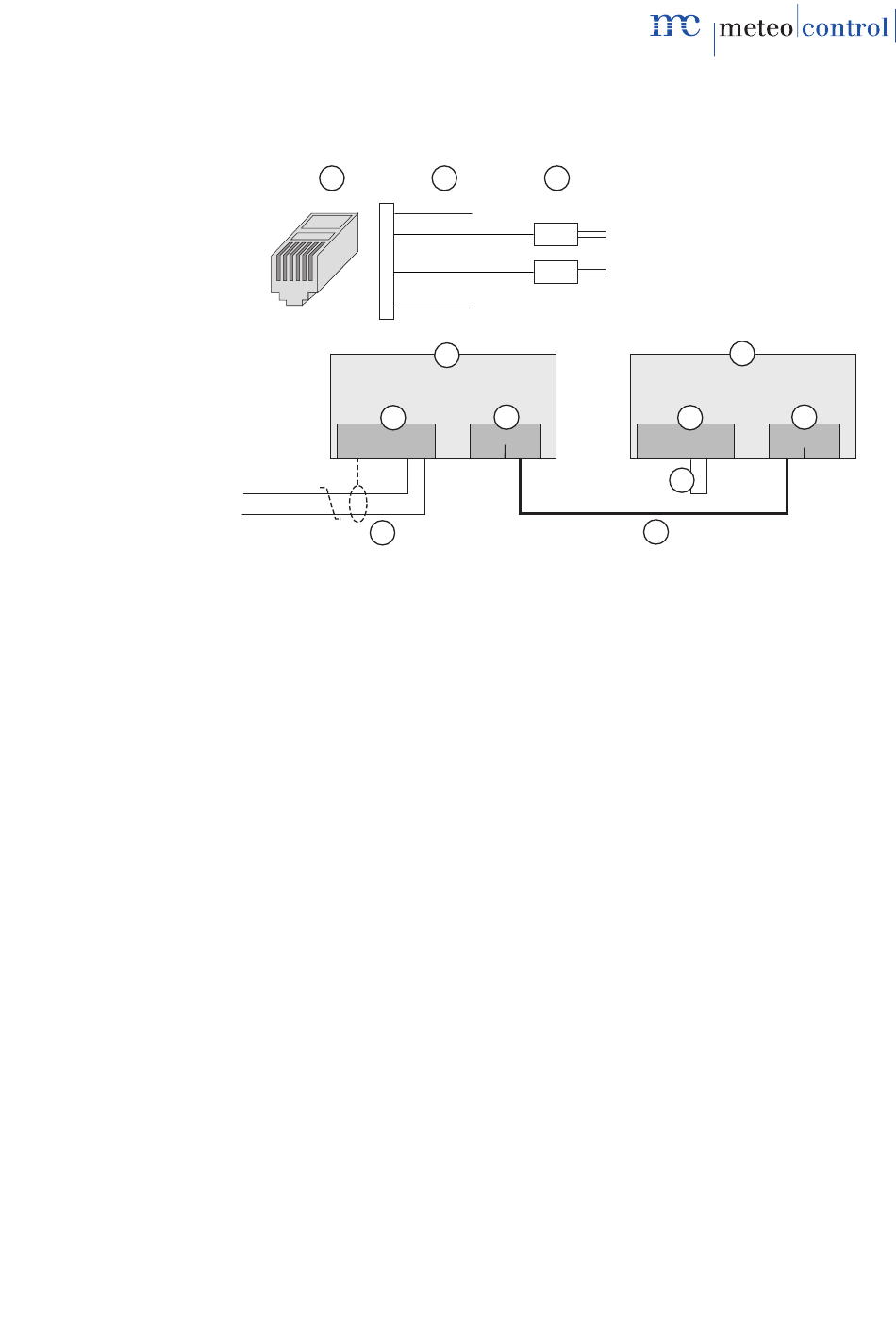

Abb. 28: Diehl AKO Platinum 2100 S... mit Connect Universal
(1) RJ12-Stecker (WEB'log)
(2) Belegung PIN (Connect-Kabel)
(3) Aderendhülsen (Wechselrichter)
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
•
RS485-Bus am letzten Wechselrichter terminieren
•
(Drahtbrücke (10) zwischen den Klemmen T und B einlegen)
WEB'log Kurzanleitung 20120710 - de
1 2
+24V
1
RS485 A
2
3
RS485 B
4
654321 5
GND
6
4
RS485
6
SH T B A
8
3
A
B
7
SH
9
(6) Klemmblock RS485
(7) Doppelbuchse RJ45, RS485
(8) Connect Universal
(9) Ethernet-Patchkabel
(10) Drahtbrücke Terminierung
5
RS485
7
6
T B A
10
41/84
