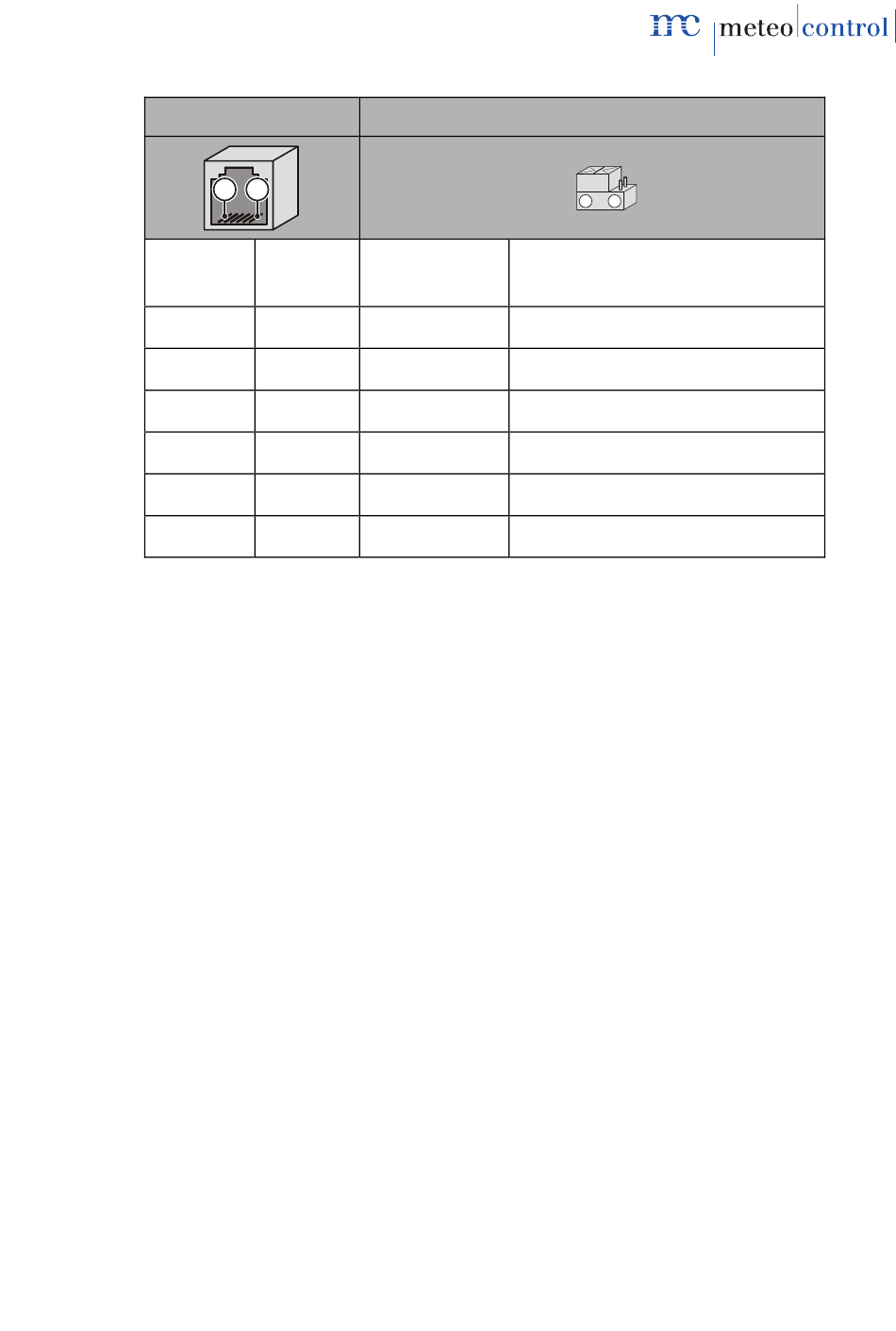

Abb. 14: Pin-Belegung - Meteo Control LIGHT+ 20 Kurzanleitung

RJ12-Buchse
RJ12-
Pin
1
2
3
4
5
6

Abb. 14: Pin-Belegung

WEB'log Kurzanleitung 20120710 - de
RS-Schalter
6 1
RS422 RS485
----
TX+
RX+
TX-
RX-
GND
Modifikation für RS485
+ 24 V
A Pin 2 und 3 werden gebrückt
B Pin 4 und 5 werden gebrückt
GND
