Der Schnittstellenumsetzer „RADIUS LOG-INT" enthält einen RS485-Hub
und verteilt den RS485-Bus auf die angeschlossenen Busgeräte.
Anschluss Wechselrichter
An Klemmblock M1 kann ein einzelner Wechselrichter angeschlossen
•
werden. Das Bussegment ist intern terminiert
Im Wechselrichter RS485-Busterminierung ausschalten (S1 auf „OFF")
•
An Klemmblock M2 können mehrere Wechselrichter angeschlossen
•
werden
RS485-Bus am Schnittstellenumsetzer terminieren (S2 auf „ON")
•
RS485-Bus am letzten Wechselrichter terminieren
•
(S1 auf „ON")
Anschluss Stromsensoren
Die Fa. Gefran bietet eine aktive String-Box (IBX com) an, die
Stromsensoren und eine gemeinsame RS485-Schnittstelle enthält.
Mehrere aktive Stringboxen können nacheinander an ein RS485-
Bussegment angeschlossen werden.
Bei der ersten und den folgenden aktiven Stringboxen die
•
Busterminierung ausschalten (JP7 in Stellung „links")
Bei der letzten aktiven Stringbox die Busterminierung einschalten
•
(JP7 in Stellung „rechts")
4

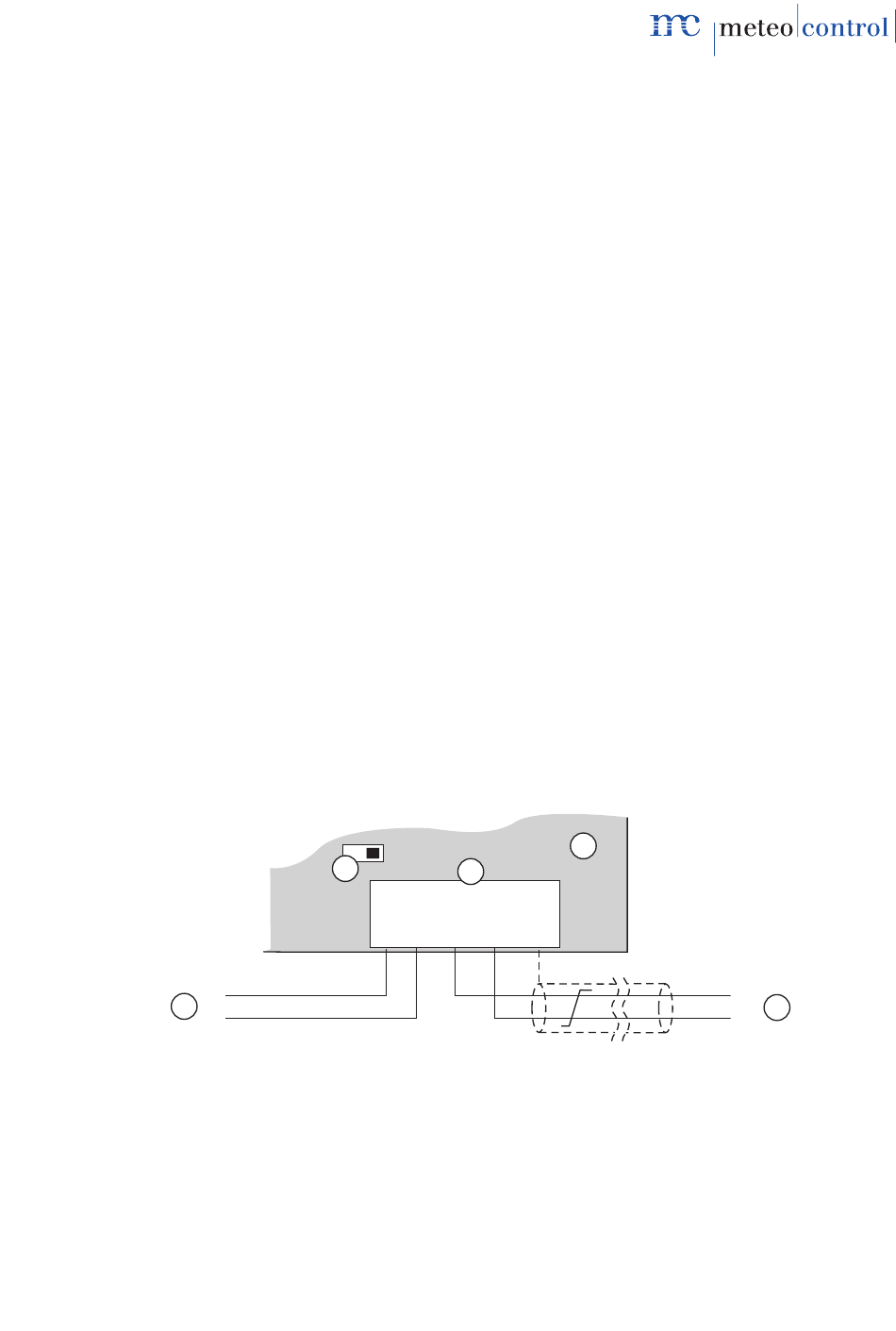

Abb. 34: RS485-Schnittstelle an der aktiven String-Box (IBX com)
(1) Busterminierung JP7
(2) Klemmblock J5 String-Box
(3) Steuerbaugruppe in
aktiver Stringbox IBX com
WEB'log Kurzanleitung 20120710 - de
1
A B
in
A
B
JP7
2
A
B
in
out out GND
1 2
3
4
5
(4) RS485-Bus vom vorhergehenden Gerät
(5) RS485-Bus zum nachfolgenden Gerät
3
J7
A
5
B
47/84
