SMA Zentral-Wechselrichter (Modbus)

Anbindung über Ethernet
4

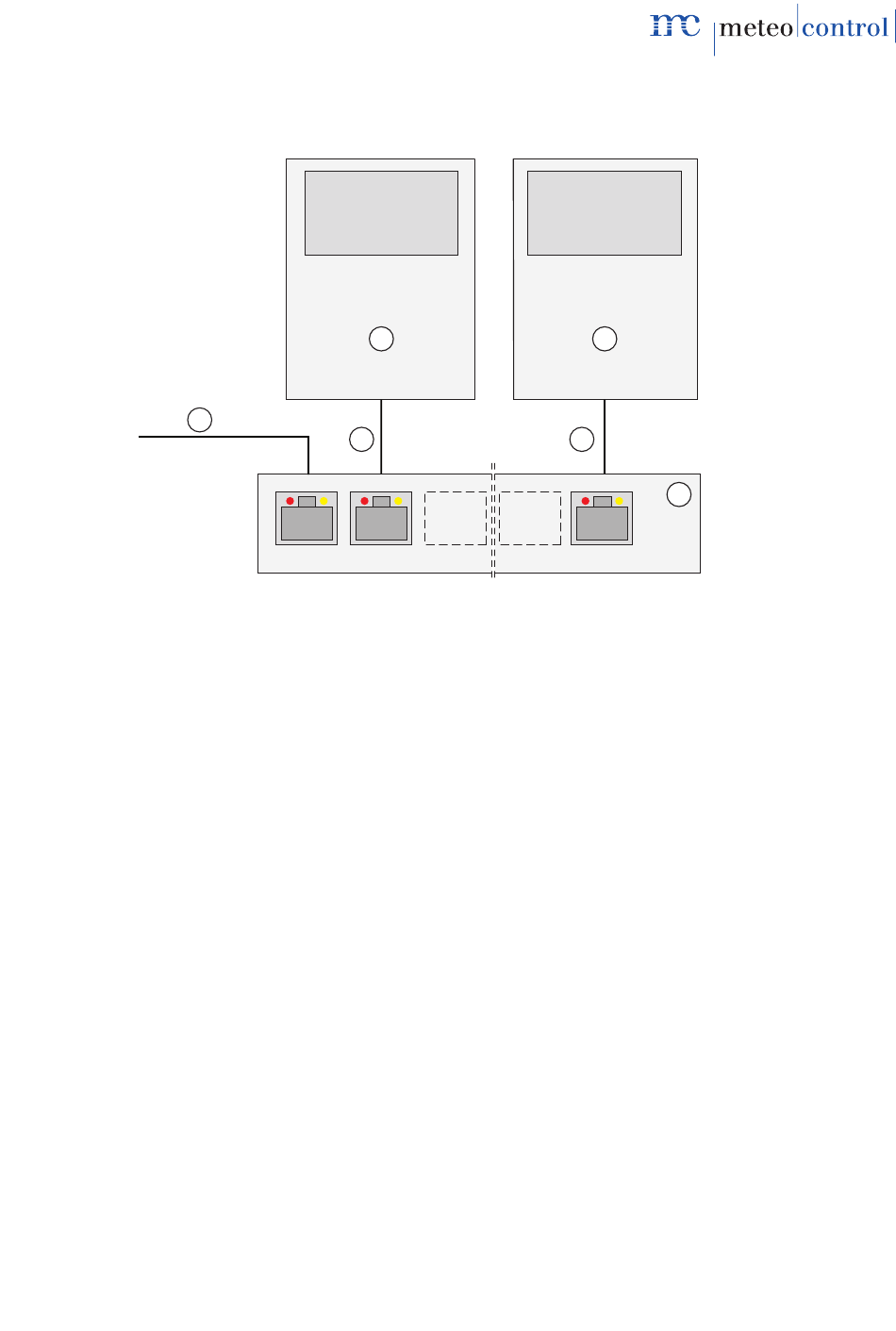

Abb. 55: SMA-Zentral-Wechselrichter Modbus mit Switch oder Router

(1) Erster Wechselrichter
(2) Weitere Wechselrichter
(3) Switch oder Router
Kommunikation zwischen WEB'log und Wechselrichter erfolgt über
•
Ethernet
WEB'log und SMA-Webbox müssen sich in der gleichen Subnet
•
(Netzmaske) befinden
Die SMA-Webbox stellt einen Kommunikations-Gateway zu den
•
Wechselrichtern dar. Sie wird benötigt, um mit den angeschlossenen
Wechselrichtern und SMUs zu kommunizieren
Hinweis: Es ist möglich, dass ein Datenlogger mit mehreren Webbox-
Voraussetzung für die Kommunikation mit mehreren Webbox-Geräten:
Webbox Firmware Version 1.52 oder höher
•
In der Webbox müssen die angeschlossenen Busgeräte und Unit ID`s
•
eingetragen sein
WEB'log Kurzanleitung 20120710 - de
Webbox
1
5
1 2
Geräten kommuniziert.
Webbox
2
5
3
n
(4) Verbindung WEB'log
(5) Ethernet-Patchkabel
67/84
