Kaco-Wechselrichter; Abb. 38: Kaco-Wechselrichter Mit Connect Kaco - Meteo Control LIGHT+ 20 Kurzanleitung

8.1.13

Kaco-Wechselrichter

Powador 2500xi - 5000xi
B
A

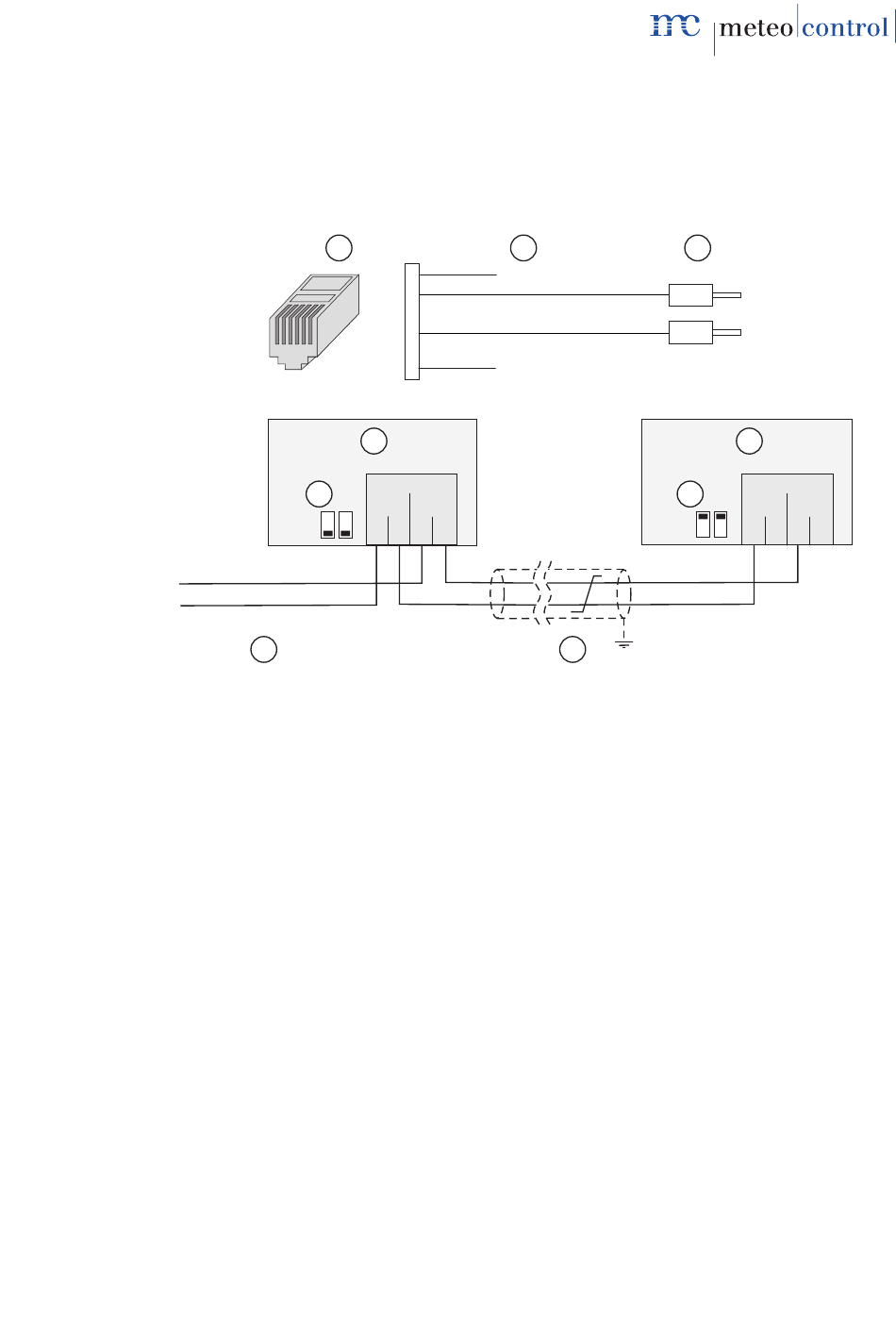

Abb. 38: Kaco-Wechselrichter mit Connect Kaco

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülse (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 31 Wechselrichter pro WEB'log
•
RS485-Bus am ersten und den folgenden Wechselrichtern nicht
•
terminieren (Beide Schiebeschalter (8) auf Stellung „OFF")
RS485-Bus am letzten Wechselrichter terminieren
•
(Beide Schiebeschalter (8) auf Stellung „ON")
WEB'log Kurzanleitung 20120710 - de
1
1
2
3
4
5
654321
6
4
RS485
8
A B
ON
1 2 3 4
OFF
6
2
+24V
RS485 A
RS485 B
GND
7
(5) Letzter Wechselrichter
(6) Connect Universal
(7) Buskabel
(8) Schiebeschalter Terminierung 2x
3
3
B
1
A
5
RS485
8
A B
ON
1 2 3 4
OFF
51/84
