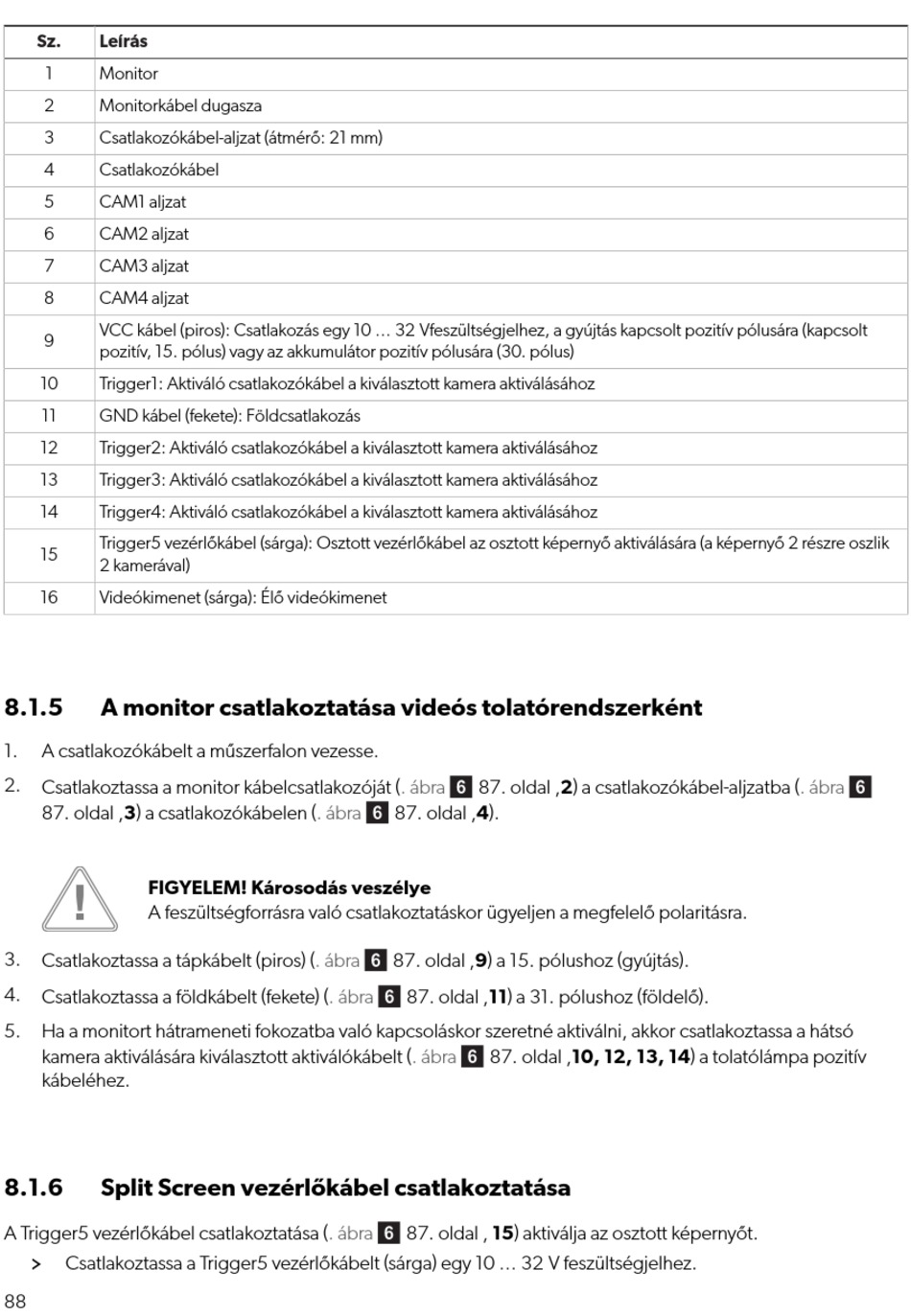

Sz. Leírás
1 Monitor
2 Monitorkábel dugasza
3 Csatlakozókábel-aljzat (átmérő: 21 mm)
4 Csatlakozókábel
5 CAM1 aljzat
6 CAM2 aljzat
7 CAM3 aljzat
8 CAM4 aljzat
VCC kábel (piros): Csatlakozás egy 10 ... 32 Vfeszültségjelhez, a gyújtás kapcsolt pozitív pólusára (kapcsolt
9
pozitív, 15. pólus) vagy az akkumulátor pozitív pólusára (30. pólus)
10 Trigger1: Aktiváló csatlakozókábel a kiválasztott kamera aktiválásához
11 GND kábel (fekete): Földcsatlakozás
12 Trigger2: Aktiváló csatlakozókábel a kiválasztott kamera aktiválásához
13 Trigger3: Aktiváló csatlakozókábel a kiválasztott kamera aktiválásához
14 Trigger4: Aktiváló csatlakozókábel a kiválasztott kamera aktiválásához
Trigger5 vezérlőkábel (sárga): Osztott vezérlőkábel az osztott képernyő aktiválására (a képernyő 2 részre oszlik
15
2 kamerával)
16 Videókimenet (sárga): Élő videókimenet
8.1.5 A monitor csatlakoztatása videós tolatórendszerként
1. A csatlakozókábelt a műszerfalon vezesse.
2. Csatlakoztassa a monitor kábelcsatlakozóját
87. oldal ,3) a csatlakozókábelen
FIGYELEM! Károsodás veszélye
A feszültségforrásra való csatlakoztatáskor ügyeljen a megfelelő polaritásra.
3. Csatlakoztassa a tápkábelt (piros)
4. Csatlakoztassa a földkábelt (fekete)
5. Ha a monitort hátrameneti fokozatba való kapcsoláskor szeretné aktiválni, akkor csatlakoztassa a hátsó
kamera aktiválására kiválasztott aktiválókábelt
kábeléhez.
8.1.6 Split Screen vezérlőkábel csatlakoztatása
A Trigger5 vezérlőkábel csatlakoztatása
Csatlakoztassa a Trigger5 vezérlőkábelt (sárga) egy 10 ... 32 V feszültségjelhez.
88
(. ábra  87. oldal ,2) a csatlakozókábel-aljzatba
(. ábra  87. oldal ,4).
(. ábra  87. oldal ,9) a 15. pólushoz (gyújtás).
(. ábra  87. oldal ,11) a 31. pólushoz (földelő).
(. ábra 
(. ábra  87. oldal , 15) aktiválja az osztott képernyőt.
87. oldal ,10, 12, 13, 14) a tolatólámpa pozitív
(. ábra 
