Monitor Elektrisch Anschließen - Dometic M9LQAHD Montage- Und Bedienungsanleitung

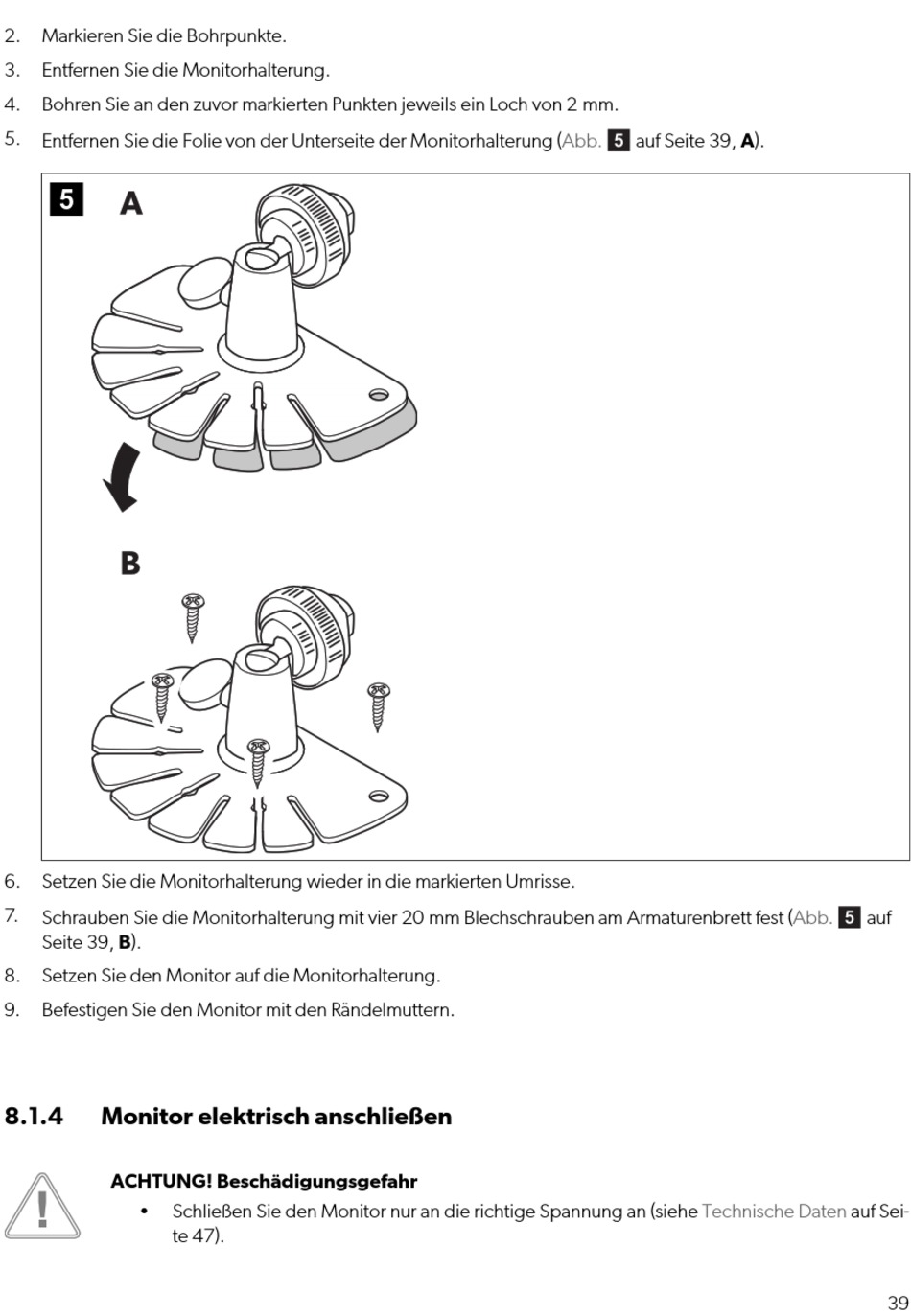

2. Markieren Sie die Bohrpunkte.
3. Entfernen Sie die Monitorhalterung.
4. Bohren Sie an den zuvor markierten Punkten jeweils ein Loch von 2 mm.
5. Entfernen Sie die Folie von der Unterseite der Monitorhalterung

6. Setzen Sie die Monitorhalterung wieder in die markierten Umrisse.
7.
Schrauben Sie die Monitorhalterung mit vier 20 mm Blechschrauben am Armaturenbrett fest
Seite 39, B).
8. Setzen Sie den Monitor auf die Monitorhalterung.
9. Befestigen Sie den Monitor mit den Rändelmuttern.
8.1.4 Monitor elektrisch anschließen
ACHTUNG! Beschädigungsgefahr
• Schließen Sie den Monitor nur an die richtige Spannung an (siehe
te 47).
(Abb.  auf Seite 39, A).
Technische Daten
(Abb.  auf
auf Sei-
39
