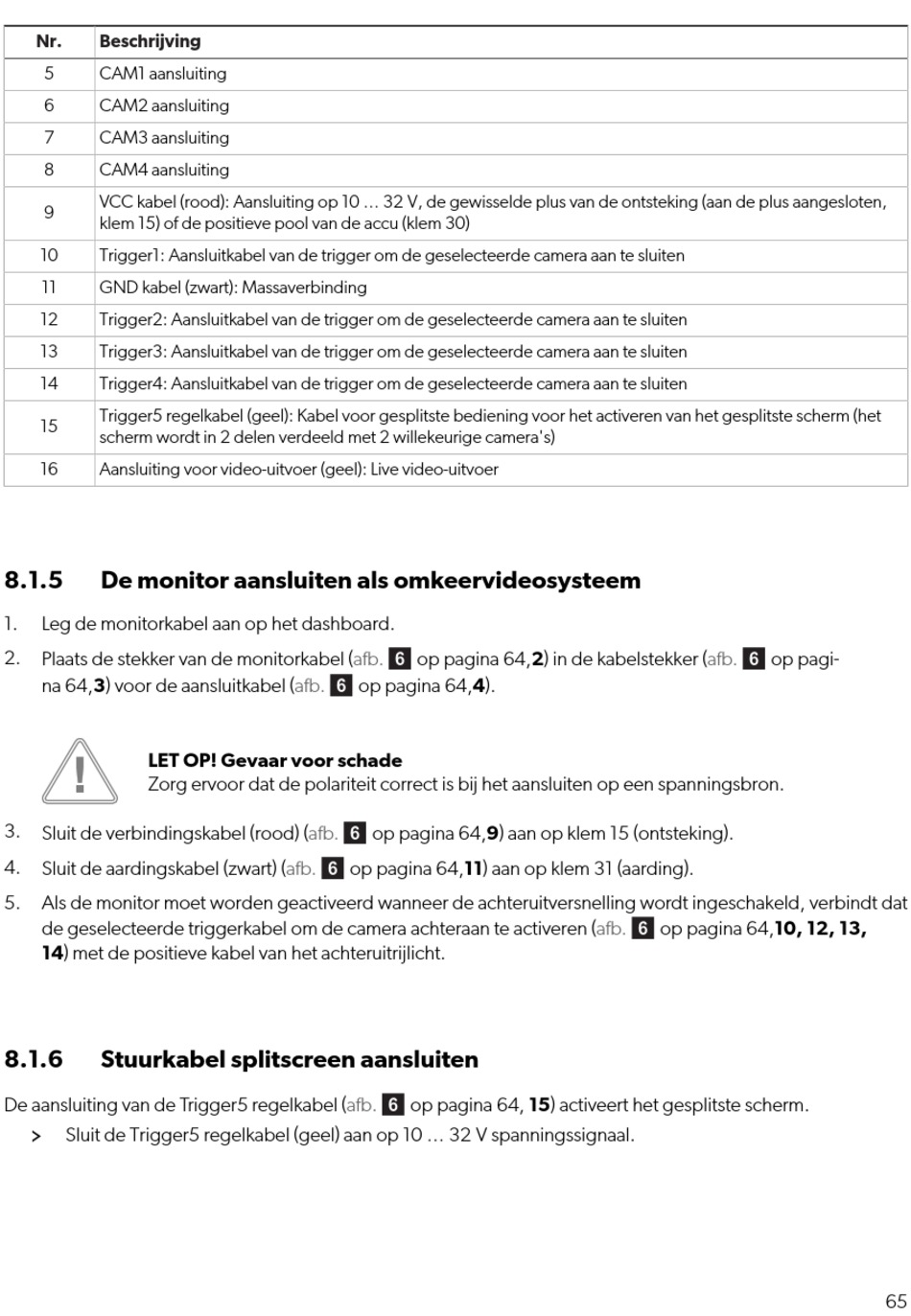

Nr. Beschrijving
5 CAM1 aansluiting
6 CAM2 aansluiting
7 CAM3 aansluiting
8 CAM4 aansluiting
VCC kabel (rood): Aansluiting op 10 ... 32 V, de gewisselde plus van de ontsteking (aan de plus aangesloten,
9
klem 15) of de positieve pool van de accu (klem 30)
10 Trigger1: Aansluitkabel van de trigger om de geselecteerde camera aan te sluiten
11 GND kabel (zwart): Massaverbinding
12 Trigger2: Aansluitkabel van de trigger om de geselecteerde camera aan te sluiten
13 Trigger3: Aansluitkabel van de trigger om de geselecteerde camera aan te sluiten
14 Trigger4: Aansluitkabel van de trigger om de geselecteerde camera aan te sluiten
Trigger5 regelkabel (geel): Kabel voor gesplitste bediening voor het activeren van het gesplitste scherm (het
15
scherm wordt in 2 delen verdeeld met 2 willekeurige camera's)
16 Aansluiting voor video-uitvoer (geel): Live video-uitvoer
8.1.5 De monitor aansluiten als omkeervideosysteem
1. Leg de monitorkabel aan op het dashboard.
2. Plaats de stekker van de monitorkabel
na 64,3) voor de aansluitkabel
LET OP! Gevaar voor schade
Zorg ervoor dat de polariteit correct is bij het aansluiten op een spanningsbron.
3. Sluit de verbindingskabel (rood)
4. Sluit de aardingskabel (zwart)
5. Als de monitor moet worden geactiveerd wanneer de achteruitversnelling wordt ingeschakeld, verbindt dat
de geselecteerde triggerkabel om de camera achteraan te activeren
14) met de positieve kabel van het achteruitrijlicht.
8.1.6 Stuurkabel splitscreen aansluiten
De aansluiting van de Trigger5 regelkabel
Sluit de Trigger5 regelkabel (geel) aan op 10 ... 32 V spanningssignaal.
(afb.  op pagina 64,2) in de kabelstekker
(afb.  op pagina 64,4).
(afb.  op pagina 64,9) aan op klem 15 (ontsteking).
(afb.  op pagina 64,11) aan op klem 31 (aarding).
(afb.  op pagina 64, 15) activeert het gesplitste scherm.
(afb. 
(afb.  op pagina 64,10, 12, 13,
op pagi-
65
