• Szükség esetén használjon megerősítést (nagy méretű alátéteket vagy lemezeket).

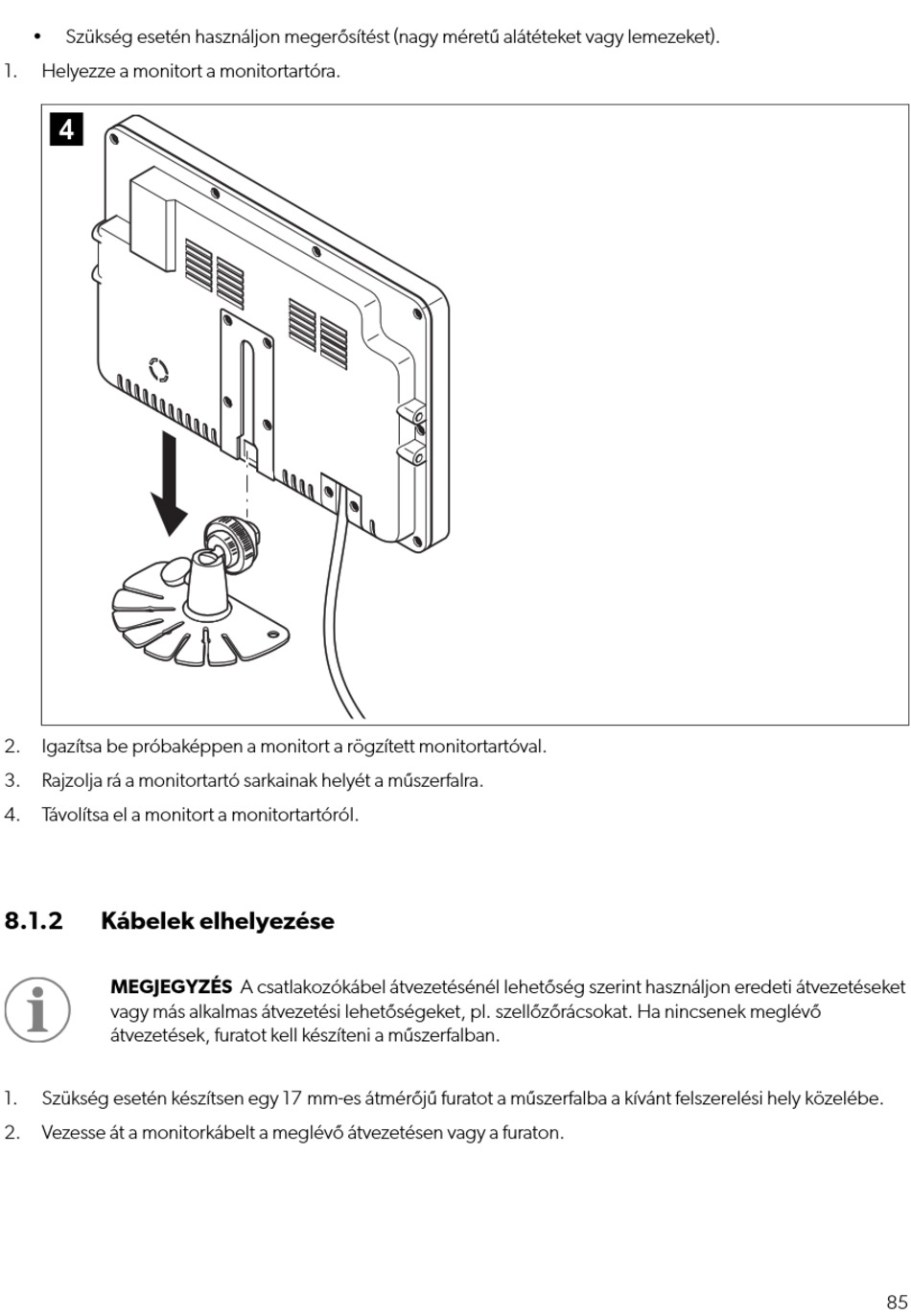

1. Helyezze a monitort a monitortartóra.

2. Igazítsa be próbaképpen a monitort a rögzített monitortartóval.
3. Rajzolja rá a monitortartó sarkainak helyét a műszerfalra.
4. Távolítsa el a monitort a monitortartóról.
8.1.2 Kábelek elhelyezése
MEGJEGYZÉS A csatlakozókábel átvezetésénél lehetőség szerint használjon eredeti átvezetéseket
vagy más alkalmas átvezetési lehetőségeket, pl. szellőzőrácsokat. Ha nincsenek meglévő
átvezetések, furatot kell készíteni a műszerfalban.
1. Szükség esetén készítsen egy 17 mm-es átmérőjű furatot a műszerfalba a kívánt felszerelési hely közelébe.
2. Vezesse át a monitorkábelt a meglévő átvezetésen vagy a furaton.
