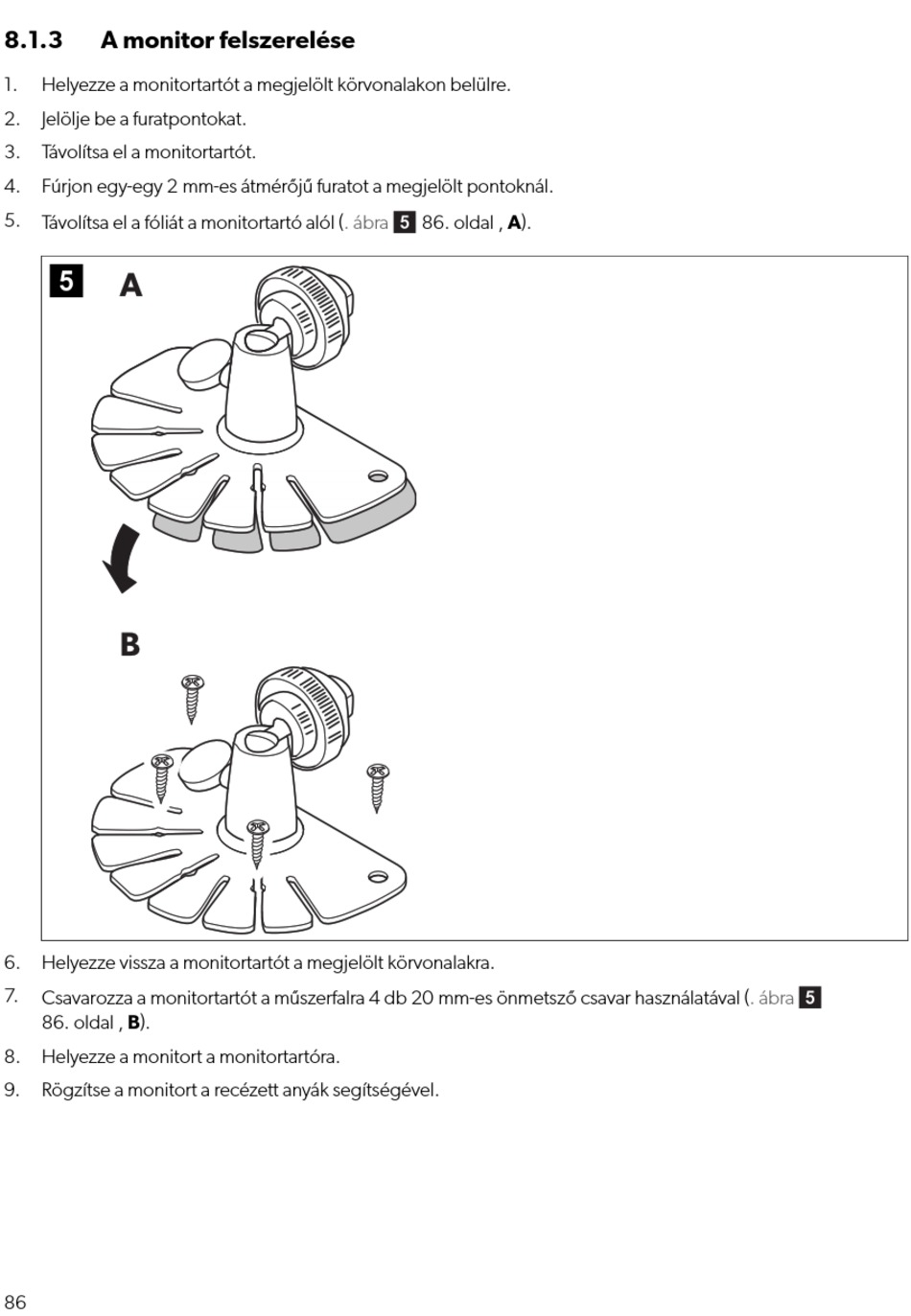

8.1.3 A monitor felszerelése
1. Helyezze a monitortartót a megjelölt körvonalakon belülre.
2. Jelölje be a furatpontokat.
3. Távolítsa el a monitortartót.
4. Fúrjon egy-egy 2 mm-es átmérőjű furatot a megjelölt pontoknál.
5. Távolítsa el a fóliát a monitortartó alól

6. Helyezze vissza a monitortartót a megjelölt körvonalakra.
7.
Csavarozza a monitortartót a műszerfalra 4 db 20 mm-es önmetsző csavar használatával
86. oldal , B).
8. Helyezze a monitort a monitortartóra.
9. Rögzítse a monitort a recézett anyák segítségével.
86
(. ábra  86. oldal , A).
(. ábra 
