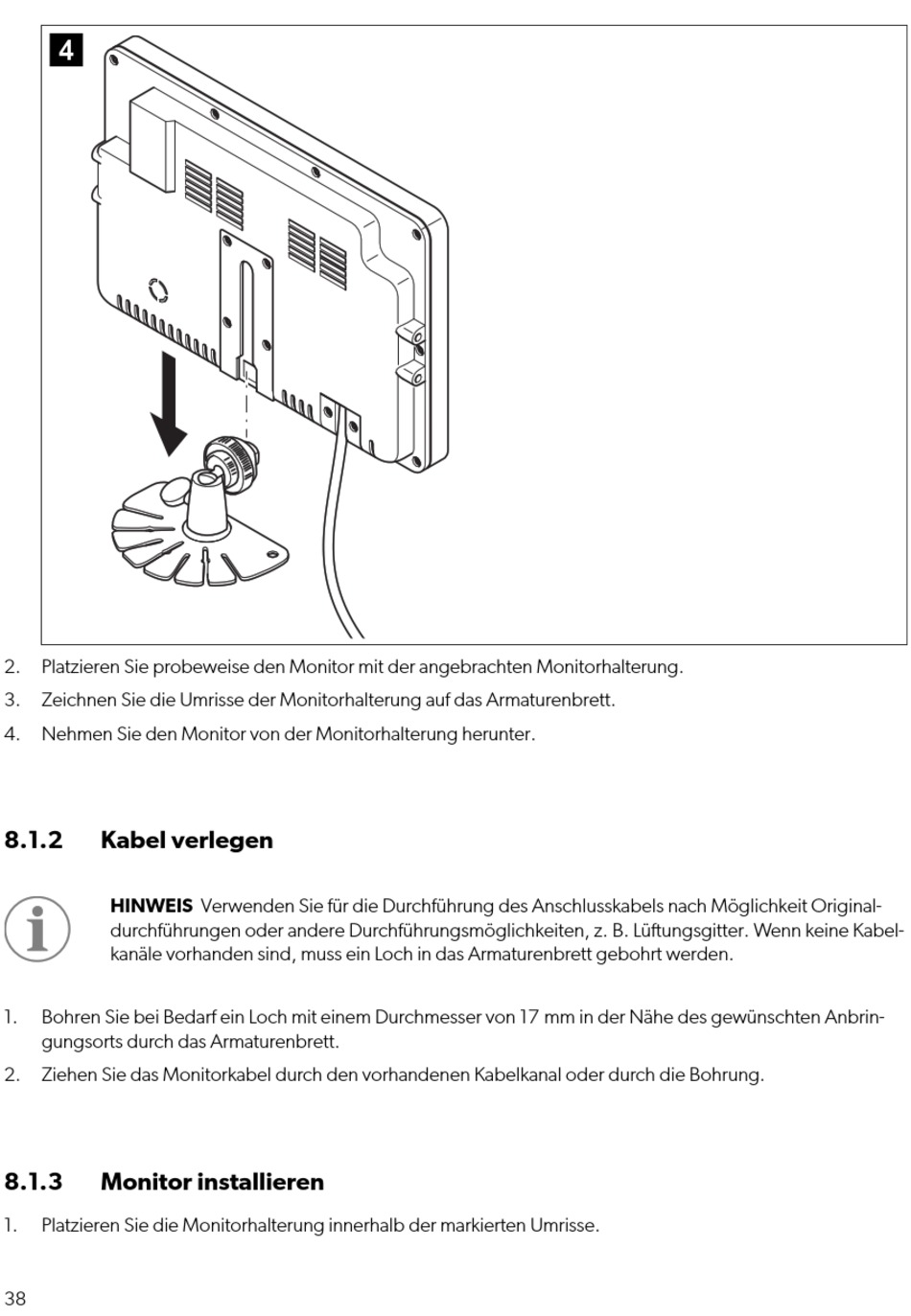

2. Platzieren Sie probeweise den Monitor mit der angebrachten Monitorhalterung.
3. Zeichnen Sie die Umrisse der Monitorhalterung auf das Armaturenbrett.
4. Nehmen Sie den Monitor von der Monitorhalterung herunter.
8.1.2
Kabel verlegen
HINWEIS Verwenden Sie für die Durchführung des Anschlusskabels nach Möglichkeit Original-
durchführungen oder andere Durchführungsmöglichkeiten, z. B. Lüftungsgitter. Wenn keine Kabel-
kanäle vorhanden sind, muss ein Loch in das Armaturenbrett gebohrt werden.
1.
Bohren Sie bei Bedarf ein Loch mit einem Durchmesser von 17 mm in der Nähe des gewünschten Anbrin-
gungsorts durch das Armaturenbrett.
2. Ziehen Sie das Monitorkabel durch den vorhandenen Kabelkanal oder durch die Bohrung.
8.1.3
Monitor installieren
1.
Platzieren Sie die Monitorhalterung innerhalb der markierten Umrisse.
38
