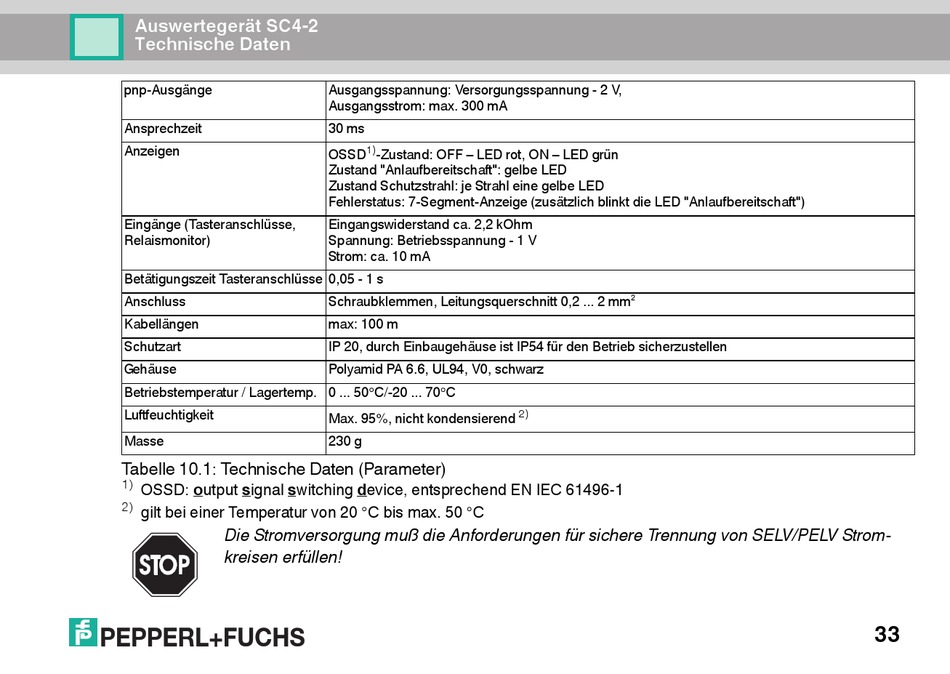

Auswertegerät SC4-2
Technische Daten
pnp-Ausgänge
Ansprechzeit
Anzeigen
Eingänge (Tasteranschlüsse,
Relaismonitor)
Betätigungszeit Tasteranschlüsse 0,05 - 1 s
Anschluss
Kabellängen
Schutzart
Gehäuse
Betriebstemperatur / Lagertemp. 0 ... 50°C/-20 ... 70°C
Luftfeuchtigkeit
Masse
Tabelle 10.1: Technische Daten (Parameter)
1)
OSSD: output signal switching device, entsprechend EN IEC 61496-1
2)
gilt bei einer Temperatur von 20 °C bis max. 50 °C
Die Stromversorgung muß die Anforderungen für sichere Trennung von SELV/PELV Strom-
kreisen erfüllen!
Ausgangsspannung: Versorgungsspannung - 2 V,
Ausgangsstrom: max. 300 mA
30 ms
1)
OSSD
-Zustand: OFF – LED rot, ON – LED grün
Zustand "Anlaufbereitschaft": gelbe LED
Zustand Schutzstrahl: je Strahl eine gelbe LED
Fehlerstatus: 7-Segment-Anzeige (zusätzlich blinkt die LED "Anlaufbereitschaft")
Eingangswiderstand ca. 2,2 kOhm
Spannung: Betriebsspannung - 1 V
Strom: ca. 10 mA
Schraubklemmen, Leitungsquerschnitt 0,2 ... 2 mm²
max: 100 m
IP 20, durch Einbaugehäuse ist IP54 für den Betrieb sicherzustellen
Polyamid PA 6.6, UL94, V0, schwarz
Max. 95%, nicht kondensierend
230 g
2)
33
