Auswertegerät SC4-2
Betriebsarten
Der Arbeitskreis der externen Schaltelemente muss mit einer Sicherung mit einem Nennwert
von maximal 60 % der Belastbarkeit der Kontakte abgesichert werden, um ein Verschweißen
der Kontakte zu verhindern. Die externen Schaltelemente werden mit einer Verzögerung von
180 ms nach dem Schaltvorgang überwacht. Ist nach Ablauf der Überwachungszeit (180 ms)
der neue Schaltzustand nicht eingenommen, geht das SC4 in den Verriegelungszustand und
die 7-Segment Anzeige zeigt ein F an. Dieser Fehler ist nach Beseitigung der Ursache durch
einen Reset am SC4 zu quittieren.

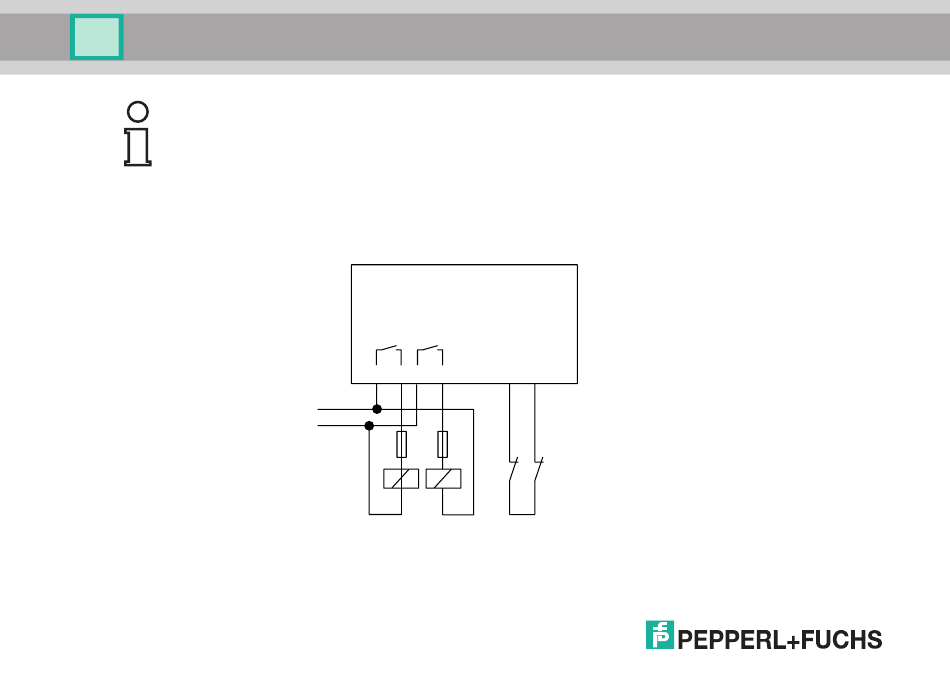

Bild 4.3:
Anschlussbeispiel Relaismonitor
20
SC4
13 14 15 16
7
8
K1K
K2K
K1
