Auswertegerät SC4-2
Betriebsarten
Auf dem Typenschild (Bild 4.2) ist mit einem wischfesten Stift zu vermerken, welche Betriebsart gewählt wor-
den ist. Die eingestellte Betriebsart ist durch entsprechende Überprüfung zu kontrollieren (siehe Abschnitt
7.3).
Bei Auslieferung ist der Relaismonitor (RM) ausgeschaltet und die Anlauf- / Wiederanlaufsperre (RI) ist ein-
geschaltet.
Anlauf- /Wiederanlaufsperre (RI)
Relaismonitor (RM)
Tabelle 4.1: Funktion der DIP-Schalter

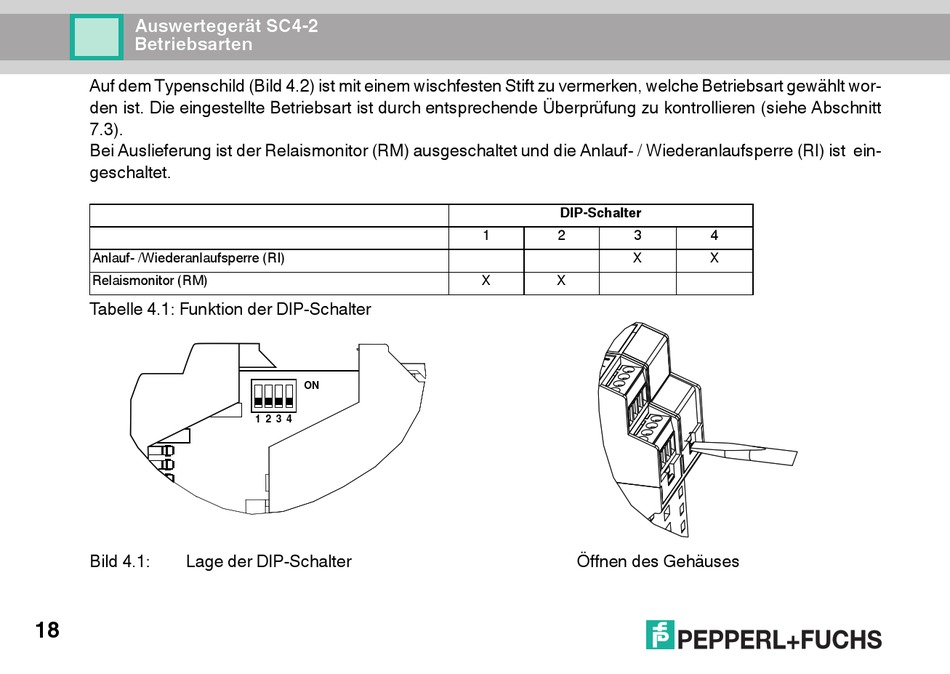

Bild 4.1:
Lage der DIP-Schalter
18
ON
1 2 3 4
DIP-Schalter
1
2
3
X
X
X
Öffnen des Gehäuses
4
X
