Auswertegerät SC4-2
Das Auswertegerät SC4-2
„Restart" (Start) eingeschaltet.
Nach Änderung der Betriebsart oder nach einer Fehlerbeseitigung ist ein Reset mittels kurzzeitigem Ab-
schalten der Betriebsspannung durchzuführen.
3.3
Aufbau
Eine BWS des hier beschriebenen Typs besteht aus:
- Auswertegerät
OSSD-Modul)
- ein oder zwei Lichtschranken vom Typ SLAxx
- optional einem Netzteil (bei Versorgung mit einer
Wechselspannung)
Das SC4-2 ist in einem Gehäuse für Hutschienen-
montage untergebracht. Die Einbaubreite beträgt
45 mm.
Durch DIP-Schalter, die nach dem Öffnen des Gehäu-
ses zugänglich sind, lassen sich die gewünschten Be-
triebsarten
- Anlauf-/Wiederanlaufsperre (Restart Interlock RI)
- Relaismonitor (RM)
im Lichtschrankenmodul einstellen.
10
SC4-2
(Lichtschrankenmodul,
ON
R1
SD-Modul
OFF
R2
START
SC4-2

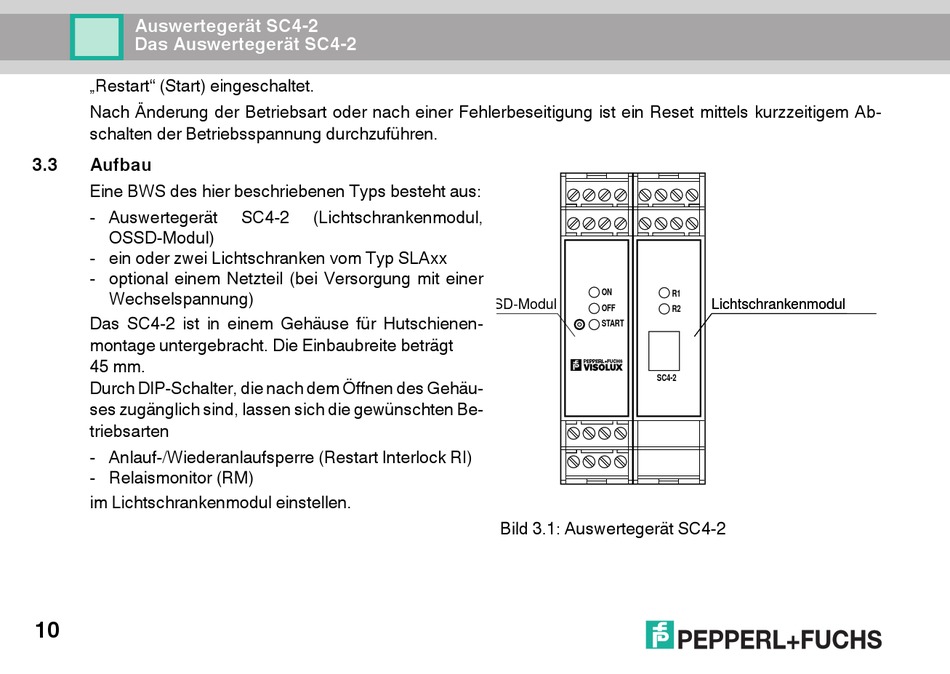

Bild 3.1: Auswertegerät SC4-2
Lichtschrankenmodul
Lichtschrankenmodul
