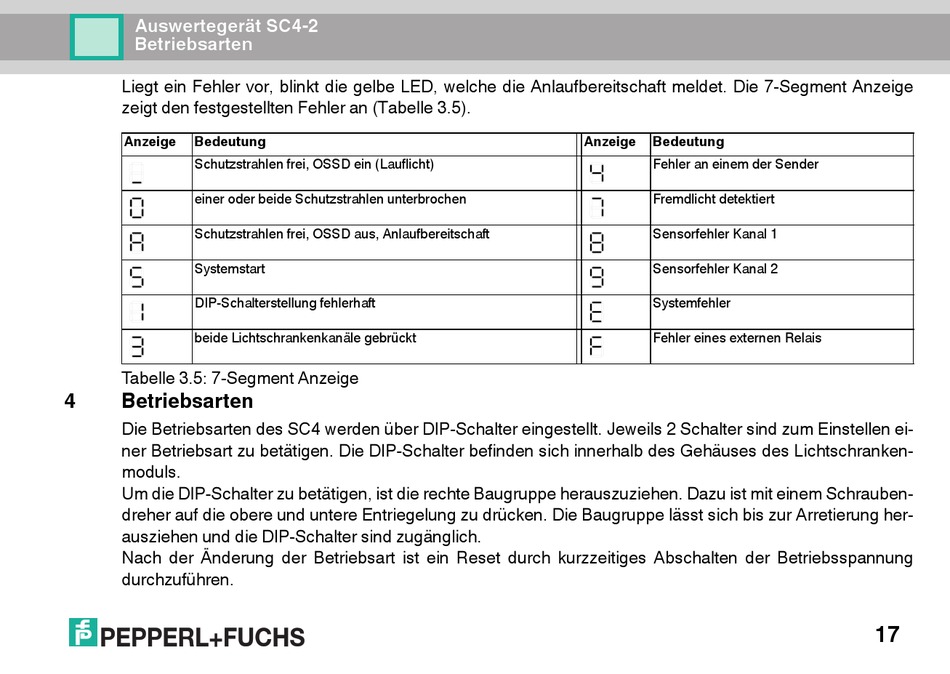

Auswertegerät SC4-2
Betriebsarten
Liegt ein Fehler vor, blinkt die gelbe LED, welche die Anlaufbereitschaft meldet. Die 7-Segment Anzeige
zeigt den festgestellten Fehler an (Tabelle 3.5).
Anzeige
Bedeutung
Schutzstrahlen frei, OSSD ein (Lauflicht)
einer oder beide Schutzstrahlen unterbrochen
Schutzstrahlen frei, OSSD aus, Anlaufbereitschaft
Systemstart
DIP-Schalterstellung fehlerhaft
beide Lichtschrankenkanäle gebrückt
Tabelle 3.5: 7-Segment Anzeige
4
Betriebsarten
Die Betriebsarten des SC4 werden über DIP-Schalter eingestellt. Jeweils 2 Schalter sind zum Einstellen ei-
ner Betriebsart zu betätigen. Die DIP-Schalter befinden sich innerhalb des Gehäuses des Lichtschranken-
moduls.
Um die DIP-Schalter zu betätigen, ist die rechte Baugruppe herauszuziehen. Dazu ist mit einem Schrauben-
dreher auf die obere und untere Entriegelung zu drücken. Die Baugruppe lässt sich bis zur Arretierung her-
ausziehen und die DIP-Schalter sind zugänglich.
Nach der Änderung der Betriebsart ist ein Reset durch kurzzeitiges Abschalten der Betriebsspannung
durchzuführen.
Anzeige
Bedeutung
Fehler an einem der Sender
Fremdlicht detektiert
Sensorfehler Kanal 1
Sensorfehler Kanal 2
Systemfehler
Fehler eines externen Relais
17
