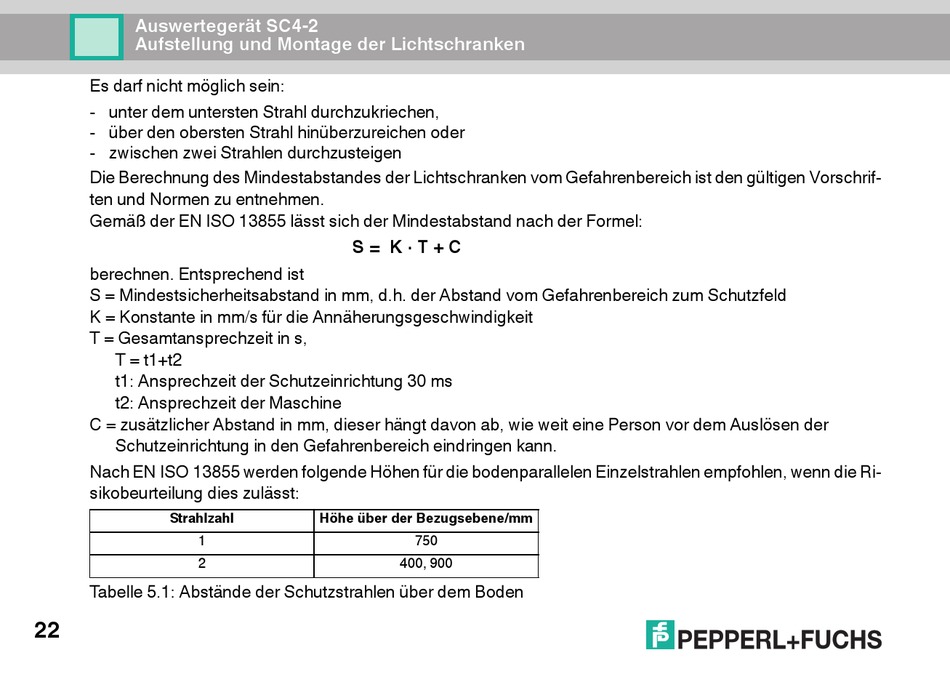

Auswertegerät SC4-2
Aufstellung und Montage der Lichtschranken
Es darf nicht möglich sein:
- unter dem untersten Strahl durchzukriechen,
- über den obersten Strahl hinüberzureichen oder
- zwischen zwei Strahlen durchzusteigen
Die Berechnung des Mindestabstandes der Lichtschranken vom Gefahrenbereich ist den gültigen Vorschrif-
ten und Normen zu entnehmen.
Gemäß der EN ISO 13855 lässt sich der Mindestabstand nach der Formel:
berechnen. Entsprechend ist
S = Mindestsicherheitsabstand in mm, d.h. der Abstand vom Gefahrenbereich zum Schutzfeld
K = Konstante in mm/s für die Annäherungsgeschwindigkeit
T = Gesamtansprechzeit in s,
T = t1+t2
t1: Ansprechzeit der Schutzeinrichtung 30 ms
t2: Ansprechzeit der Maschine
C = zusätzlicher Abstand in mm, dieser hängt davon ab, wie weit eine Person vor dem Auslösen der
Schutzeinrichtung in den Gefahrenbereich eindringen kann.
Nach EN ISO 13855 werden folgende Höhen für die bodenparallelen Einzelstrahlen empfohlen, wenn die Ri-
sikobeurteilung dies zulässt:
Strahlzahl
1
2
Tabelle 5.1: Abstände der Schutzstrahlen über dem Boden
22
S = K · T + C
Höhe über der Bezugsebene/mm
750
400, 900
