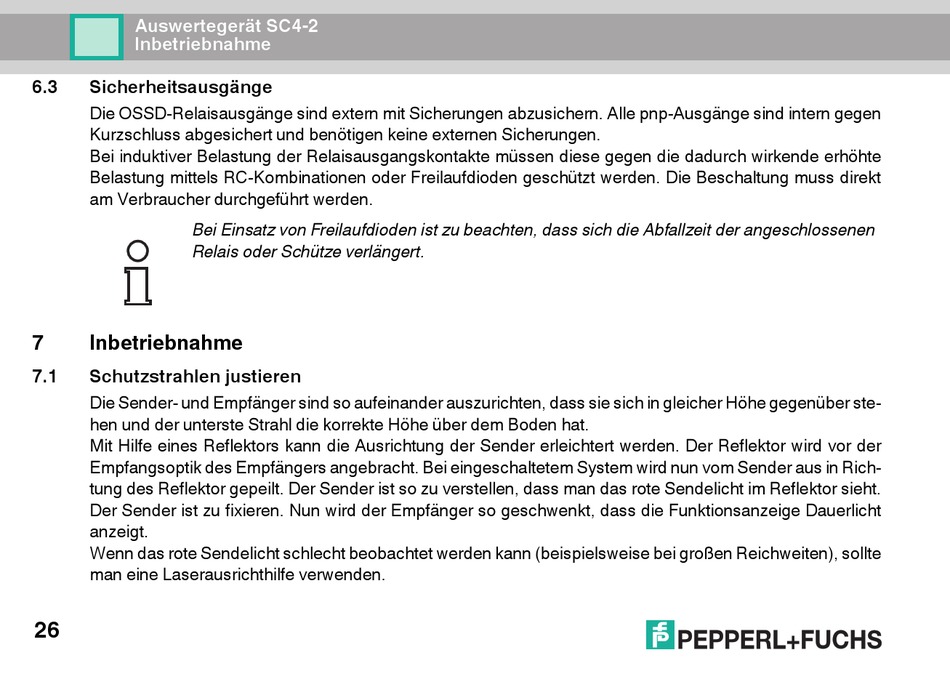

Auswertegerät SC4-2

Inbetriebnahme

6.3
Sicherheitsausgänge
Die OSSD-Relaisausgänge sind extern mit Sicherungen abzusichern. Alle pnp-Ausgänge sind intern gegen
Kurzschluss abgesichert und benötigen keine externen Sicherungen.
Bei induktiver Belastung der Relaisausgangskontakte müssen diese gegen die dadurch wirkende erhöhte
Belastung mittels RC-Kombinationen oder Freilaufdioden geschützt werden. Die Beschaltung muss direkt
am Verbraucher durchgeführt werden.
Bei Einsatz von Freilaufdioden ist zu beachten, dass sich die Abfallzeit der angeschlossenen
Relais oder Schütze verlängert.
7
Inbetriebnahme
7.1

Schutzstrahlen justieren

Die Sender- und Empfänger sind so aufeinander auszurichten, dass sie sich in gleicher Höhe gegenüber ste-
hen und der unterste Strahl die korrekte Höhe über dem Boden hat.
Mit Hilfe eines Reflektors kann die Ausrichtung der Sender erleichtert werden. Der Reflektor wird vor der
Empfangsoptik des Empfängers angebracht. Bei eingeschaltetem System wird nun vom Sender aus in Rich-
tung des Reflektor gepeilt. Der Sender ist so zu verstellen, dass man das rote Sendelicht im Reflektor sieht.
Der Sender ist zu fixieren. Nun wird der Empfänger so geschwenkt, dass die Funktionsanzeige Dauerlicht
anzeigt.
Wenn das rote Sendelicht schlecht beobachtet werden kann (beispielsweise bei großen Reichweiten), sollte
man eine Laserausrichthilfe verwenden.
26
