Auswertegerät SC4-2
Fehlerbehebung
Anzeige
Fehleranzeige E Systemfehler
Fehleranzeige 1 DIP-Schalterstellung fehlerhaft
Fehleranzeige F Fehler eines externen Relais
Fehleranzeige 3 beide Lichtschrankenkanäle gebrückt
Fehleranzeige 4 Fehler an einem der Sender
Fehleranzeige 7 Fremdlicht detektiert
Fehleranzeige 8 Sensorfehler Kanal 1
Fehleranzeige 9 Sensorfehler Kanal 2

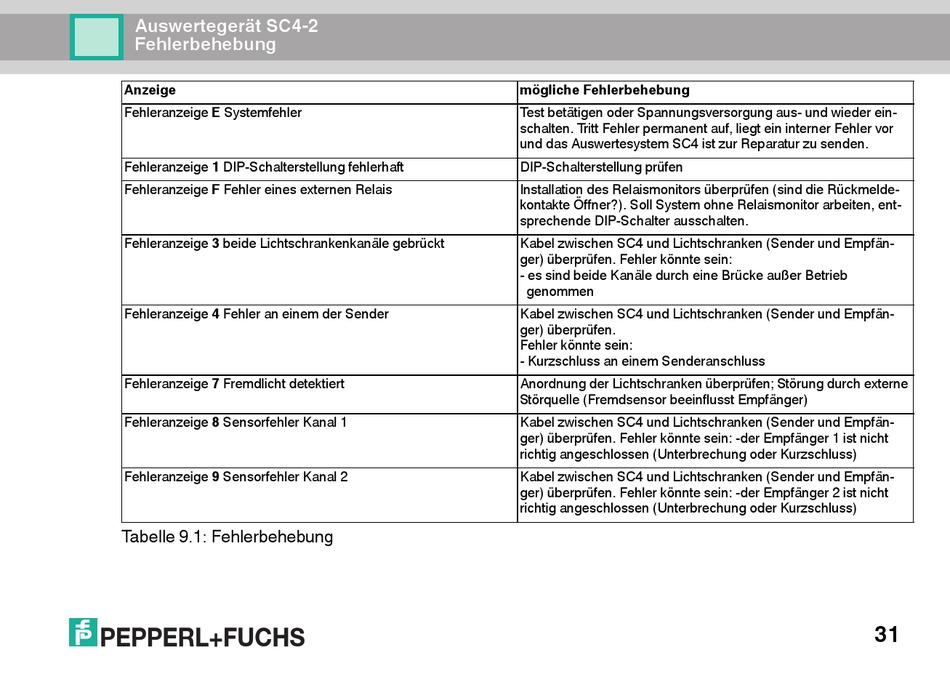

Tabelle 9.1: Fehlerbehebung
mögliche Fehlerbehebung
Test betätigen oder Spannungsversorgung aus- und wieder ein-
schalten. Tritt Fehler permanent auf, liegt ein interner Fehler vor
und das Auswertesystem SC4 ist zur Reparatur zu senden.
DIP-Schalterstellung prüfen
Installation des Relaismonitors überprüfen (sind die Rückmelde-
kontakte Öffner?). Soll System ohne Relaismonitor arbeiten, ent-
sprechende DIP-Schalter ausschalten.
Kabel zwischen SC4 und Lichtschranken (Sender und Empfän-
ger) überprüfen. Fehler könnte sein:
- es sind beide Kanäle durch eine Brücke außer Betrieb
genommen
Kabel zwischen SC4 und Lichtschranken (Sender und Empfän-
ger) überprüfen.
Fehler könnte sein:
- Kurzschluss an einem Senderanschluss
Anordnung der Lichtschranken überprüfen; Störung durch externe
Störquelle (Fremdsensor beeinflusst Empfänger)
Kabel zwischen SC4 und Lichtschranken (Sender und Empfän-
ger) überprüfen. Fehler könnte sein: -der Empfänger 1 ist nicht
richtig angeschlossen (Unterbrechung oder Kurzschluss)
Kabel zwischen SC4 und Lichtschranken (Sender und Empfän-
ger) überprüfen. Fehler könnte sein: -der Empfänger 2 ist nicht
richtig angeschlossen (Unterbrechung oder Kurzschluss)
31
