Auswertegerät SC4-2
Das Auswertegerät SC4-2
3.5

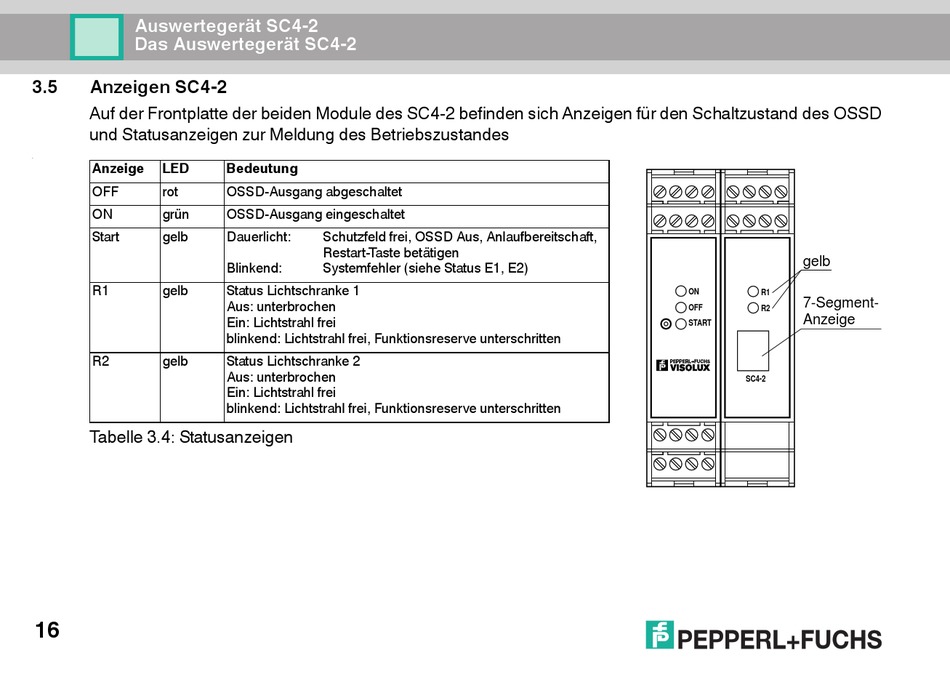

Anzeigen SC4-2
Auf der Frontplatte der beiden Module des SC4-2 befinden sich Anzeigen für den Schaltzustand des OSSD
und Statusanzeigen zur Meldung des Betriebszustandes
.
Anzeige
LED
OFF
rot
ON
grün
Start
gelb
R1
gelb
R2
gelb
Tabelle 3.4: Statusanzeigen
16
Bedeutung
OSSD-Ausgang abgeschaltet
OSSD-Ausgang eingeschaltet
Dauerlicht:
Schutzfeld frei, OSSD Aus, Anlaufbereitschaft,
Restart-Taste betätigen
Blinkend:
Systemfehler (siehe Status E1, E2)
Status Lichtschranke 1
Aus: unterbrochen
Ein: Lichtstrahl frei
blinkend: Lichtstrahl frei, Funktionsreserve unterschritten
Status Lichtschranke 2
Aus: unterbrochen
Ein: Lichtstrahl frei
blinkend: Lichtstrahl frei, Funktionsreserve unterschritten
gelb
ON
R1
7-Segment-
OFF
R2
Anzeige
START
SC4-2
