Auswertegerät SC4-2
Installation
SC4-2Lichtschrankenmodul
LS2-TSender
LS2-REmpfänger
LS1-TSender
LS1-REmpfänger

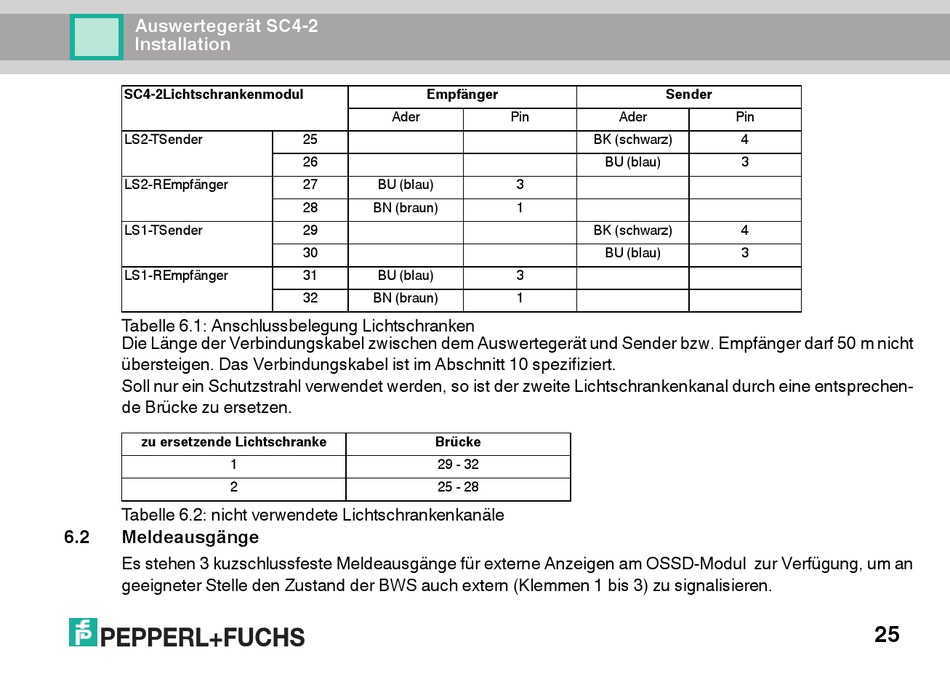

Tabelle 6.1: Anschlussbelegung Lichtschranken
Die Länge der Verbindungskabel zwischen dem Auswertegerät und Sender bzw. Empfänger darf 50 m nicht
übersteigen. Das Verbindungskabel ist im Abschnitt 10 spezifiziert.
Soll nur ein Schutzstrahl verwendet werden, so ist der zweite Lichtschrankenkanal durch eine entsprechen-
de Brücke zu ersetzen.
zu ersetzende Lichtschranke
1
2
Tabelle 6.2: nicht verwendete Lichtschrankenkanäle
6.2
Meldeausgänge
Es stehen 3 kuzschlussfeste Meldeausgänge für externe Anzeigen am OSSD-Modul zur Verfügung, um an
geeigneter Stelle den Zustand der BWS auch extern (Klemmen 1 bis 3) zu signalisieren.
Empfänger
Ader
25
26
27
BU (blau)
28
BN (braun)
29
30
31
BU (blau)
32
BN (braun)
Brücke
29 - 32
25 - 28
Sender
Pin
Ader
BK (schwarz)
BU (blau)
3
1
BK (schwarz)
BU (blau)
3
1
Pin
4
3
4
3
