Auswertegerät SC4-2

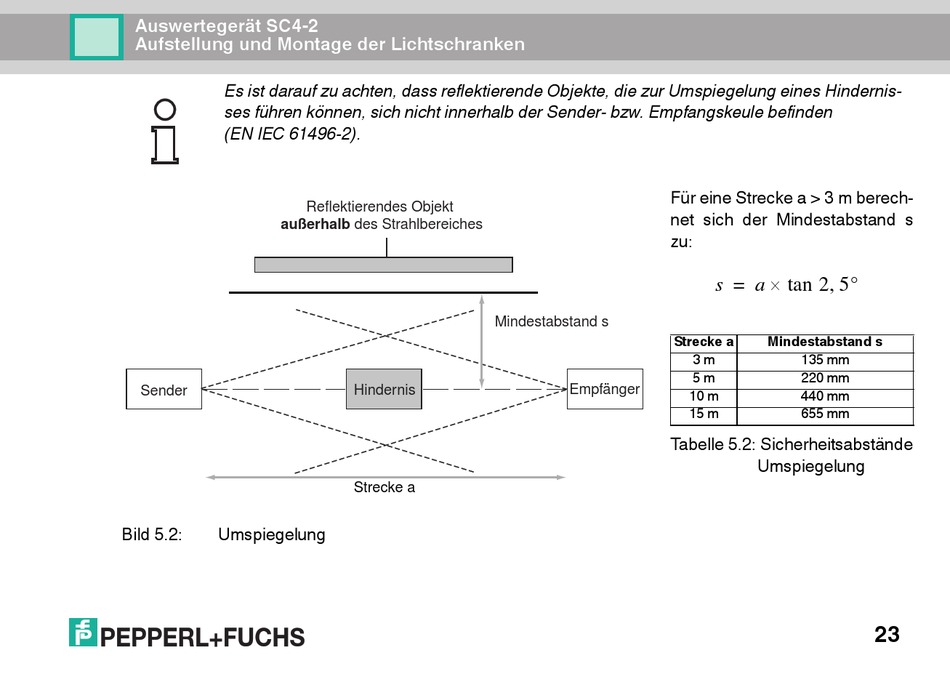

Aufstellung und Montage der Lichtschranken
Es ist darauf zu achten, dass reflektierende Objekte, die zur Umspiegelung eines Hindernis-
ses führen können, sich nicht innerhalb der Sender- bzw. Empfangskeule befinden
(EN IEC 61496-2).
außerhalb des Strahlbereiches
Sender
Bild 5.2:
Umspiegelung
Reflektierendes Objekt
Hindernis
Strecke a
Für eine Strecke a > 3 m berech-
net sich der Mindestabstand s
zu:
Mindestabstand s
Empfänger
Tabelle 5.2: Sicherheitsabstände
s
=
a
tan
2 5
Strecke a
Mindestabstand s
3 m
135 mm
5 m
220 mm
10 m
440 mm
15 m
655 mm
Umspiegelung
23
