Konfigurationschalter am integrierten Anzeigemodul
2
Konfigurationschalter am integrierten Anzeigemodul
(Lesekopf mit Option -D)
2.1
Allgemeines
Der Lesekopf WCS3B kann mit einem optionalen Anzeigemodul ausge-
rüstet, bzw. auch werkseitig nachgerüstet werden. Auf der Anzeige wird
während der Bewegung des Lesekopfes der aktuelle Positionswert und
ggf. eventuelle Fehlermeldungen ausgegeben. Wenn der Lesekopf länger
als 15 Sekunden stillsteht, werden im rotierenden Wechsel zum Positions-
wert zusätzliche Diagnosedaten ausgegeben (siehe auch WCS-Katalog).
Damit die angezeigten Werte in jeder Einbaulage des Lesekopfes gut ab-
gelesen werden können, kann die Zeichenlage mit dem DIP-Schalter S1D
genannt um 180° gedreht werden.
stehende Codeschiene (Lage 0°)
M12
hängende Codeschiene (Lage 180°)

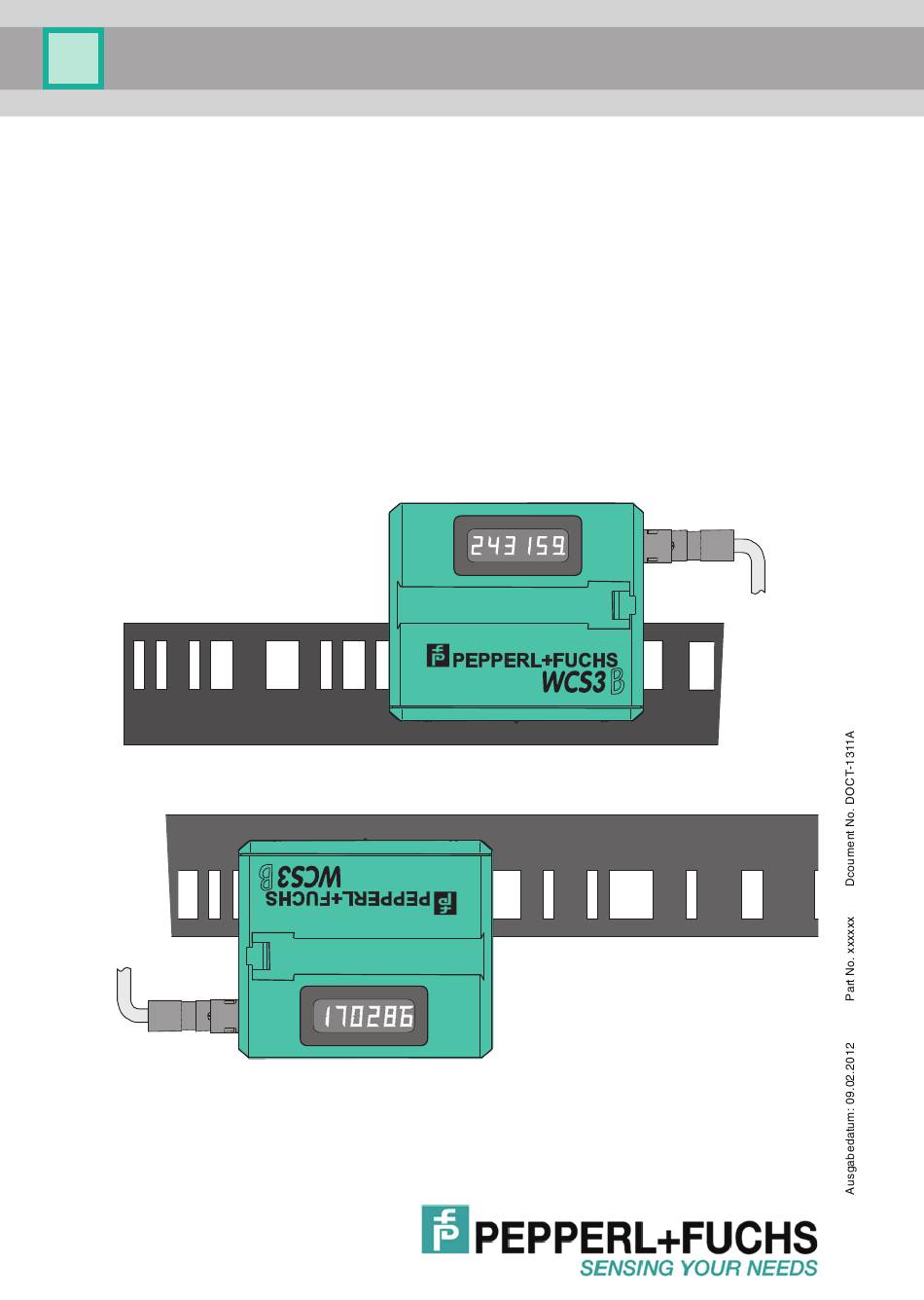

Bild 2.1:
6
Anpassung der Displayanzeige an die Einbaulage
Lesekopf WCS3B-LS3**
M12
