Installieren des Geräts
2.7 Anschluss an die Netzspannung
1
2
3
Abbildung 2.5
2.7
Anschluss an die Netzspannung
Der RUGGEDCOM RX5000 unterstützt zweifach redundante
Stromversorgungsmodule (AC und/oder DC), die in beliebiger Kombination
eingebaut werden können.
Der RUGGEDCOM RX5000 ist mit einer Reihenklemme mit Schraubanschluss
bestückt, die Strom an beide Stromversorgungsmodule liefert. Die Reihenklemme
wird mithilfe von Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe infrage kommen. Verwenden Sie
Ringzungen Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder
Schwingungsbelastung.
Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls
finden Sie unter "Stromversorgungsmodule installieren/entfernen" (Seite 25).
Stromschlaggefahr – Lebensgefahr oder Gefahr schwerer Personenschäden.
Das Gerät kann mit zwei Stromversorgungsmodulen bestückt werden, die an
separate Spannungsquellen angeschlossen werden können. Vergewissern Sie
sich, dass alle Spannungsquellen abgeschaltet sind, bevor Sie die Klemmen der
Stromversorgungsmodule warten.
•
•
24
1
2
3
Schließerkontakt
Massekontakt (Erdungspunkt)
Öffnerkontakt

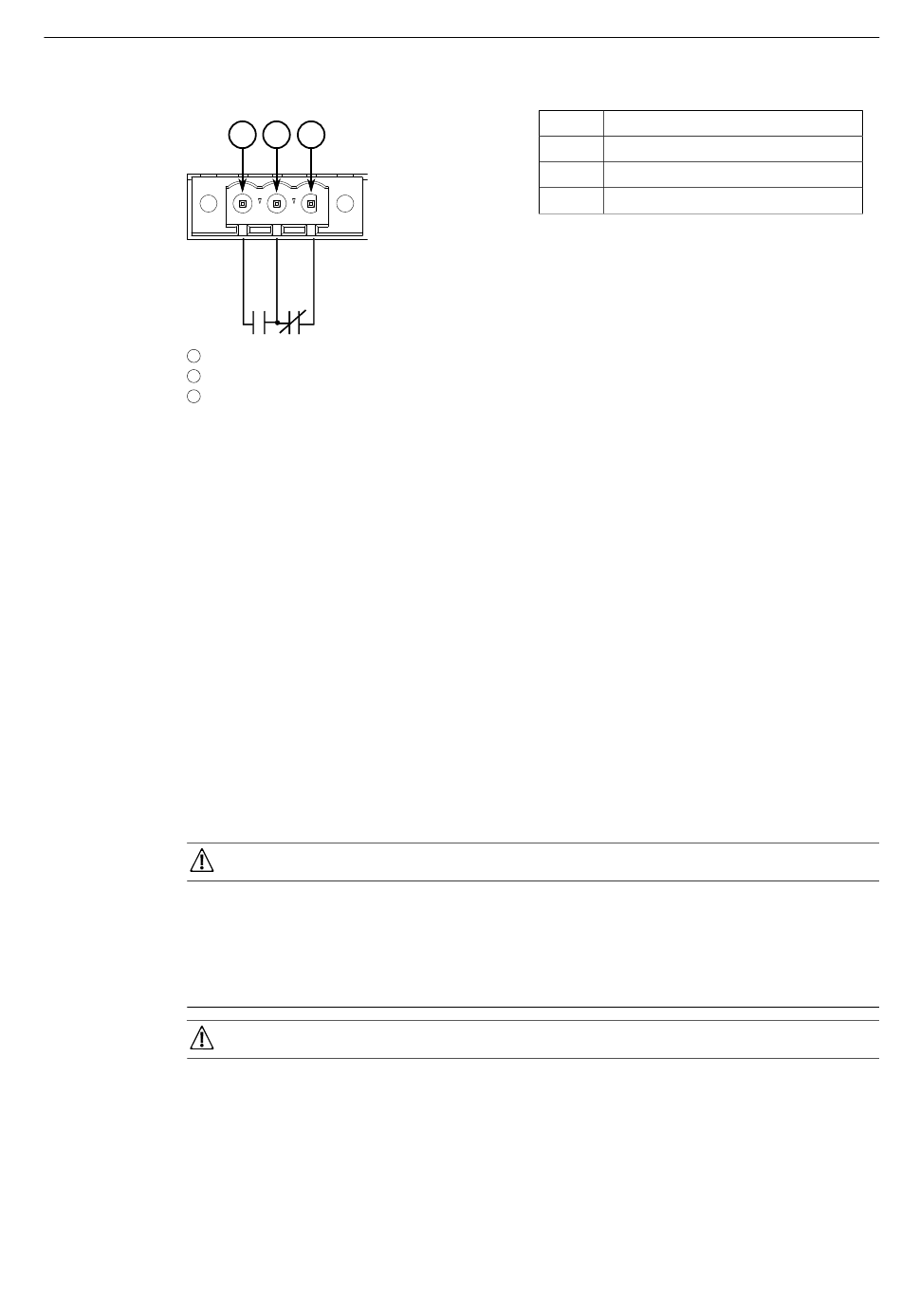

Verdrahten des
ausfallsicheren Alarmrelais
GEFAHR
NOTICE
In einer Anordnung mit Wechselspannung/Gleichspannung ist die Position der
AC/DC-Stromversorgungsmodule nicht steckplatzabhängig. Jeder Steckplatz für
Stromversorgungsmodule kann für Wechsel- bzw. Gleichstrom genutzt werden.
Für maximale Redundanz in einer Konfiguration mit zwei
Stromversorgungsmodulen verwenden Sie zwei voneinander unabhängige
Spannungsquellen.
Pin
Ö
Öffnerkontakt
Massekontakt
Erdungspunkt
S
Schließerkontakt
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
Funktion
RUGGEDCOM RX5000
