RUGGEDCOM RX5000
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
Stromführende Klemme
1
Erdungsklemme
2
Nullleiterklemme
3

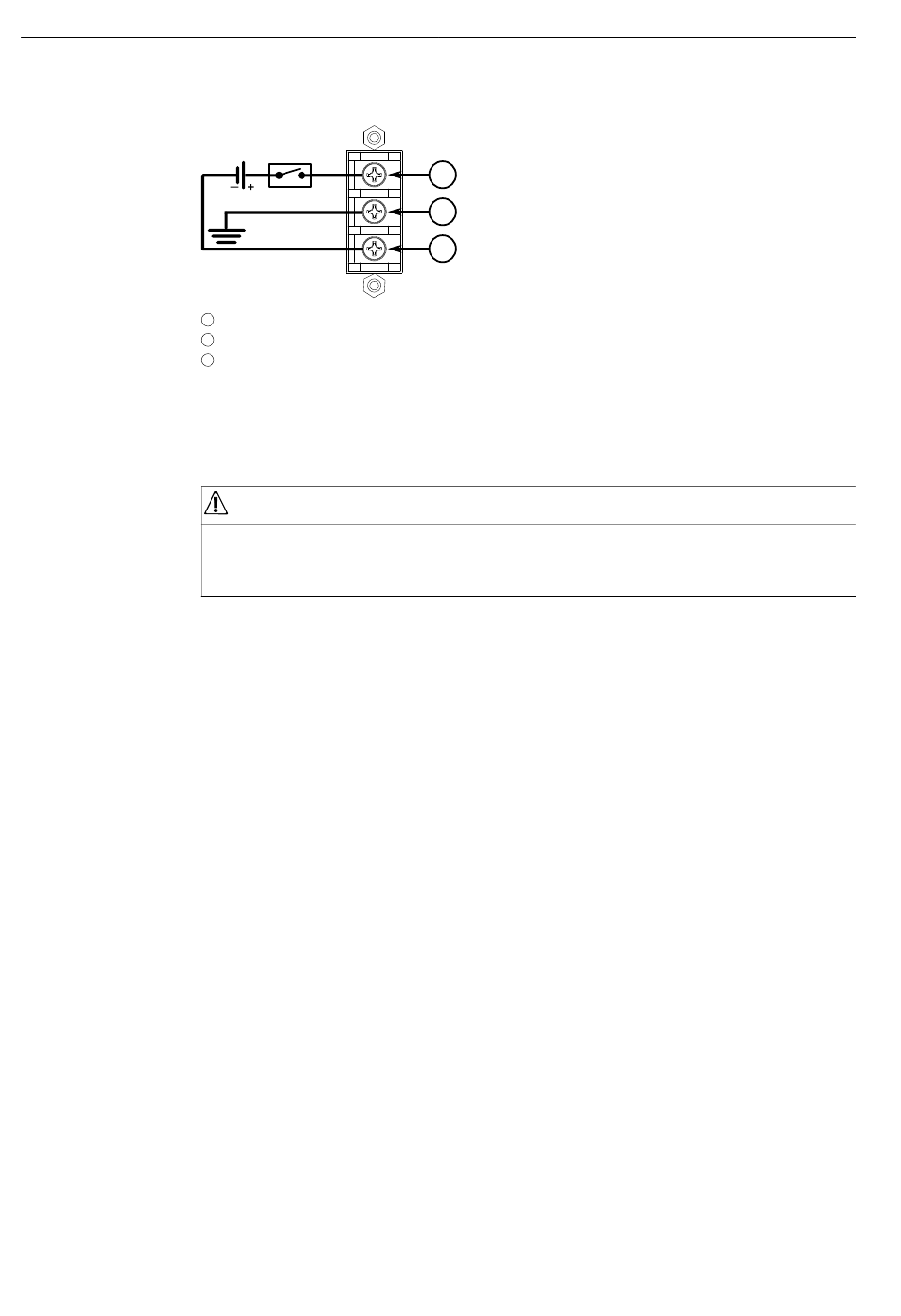

Abbildung 2.11
Verdrahtung an DC-Reihenklemme
Verbinden Sie die von der Stromquelle kommende negative Ader mit der
Nullleiterklemme an der Reihenklemme.
NOTICE
Wenn die Erdungsklemmen nicht mit der Sicherheitserde verbunden sind,
muss die Masseverbindung des Chassis angeschlossen werden. Weitere
Informationen finden Sie unter "Erden des Geräts" (Seite 21).
Verwenden Sie ein geflochtenes Erdungsband oder einen anderen geeigneten
Erdungsleiter, um die Erdungsklemme mit dem Masseanschluss des Chassis zu
verbinden. Die Erdungsklemme dient als Erdungsleitung für alle geräteinternen
Schaltungen zur Unterdrückung von Spannungsstößen und Spannungsspitzen.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der
Erdungsklemme am Gerät. Weitere Informationen finden Sie unter "Erden des
Geräts" (Seite 21).
2.7.3 Anschluss an Gleichstrom
1
2
3
Installieren des Geräts
31
