Installieren des Geräts
2.7.3 Anschluss an Gleichstrom
2.
3.
4.
2.7.3
Anschluss an Gleichstrom
Zum Anschließen einer Gleichstromversorgung an das Gerät gehen Sie wie folgt vor:
Hinweis
Die Reihenklemme wird mithilfe von Kreuzschlitzschrauben und Druckplatten
installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe infrage
kommen. Verwenden Sie Ringzungen der Größe 6 in Kombination mit zuverlässigen
Schrauben, die zum Herstellen von Anschlüssen herausgedreht werden müssen.
1.
30
Stromführende Klemme
1
Erdungsklemme
2
Nullleiterklemme
3

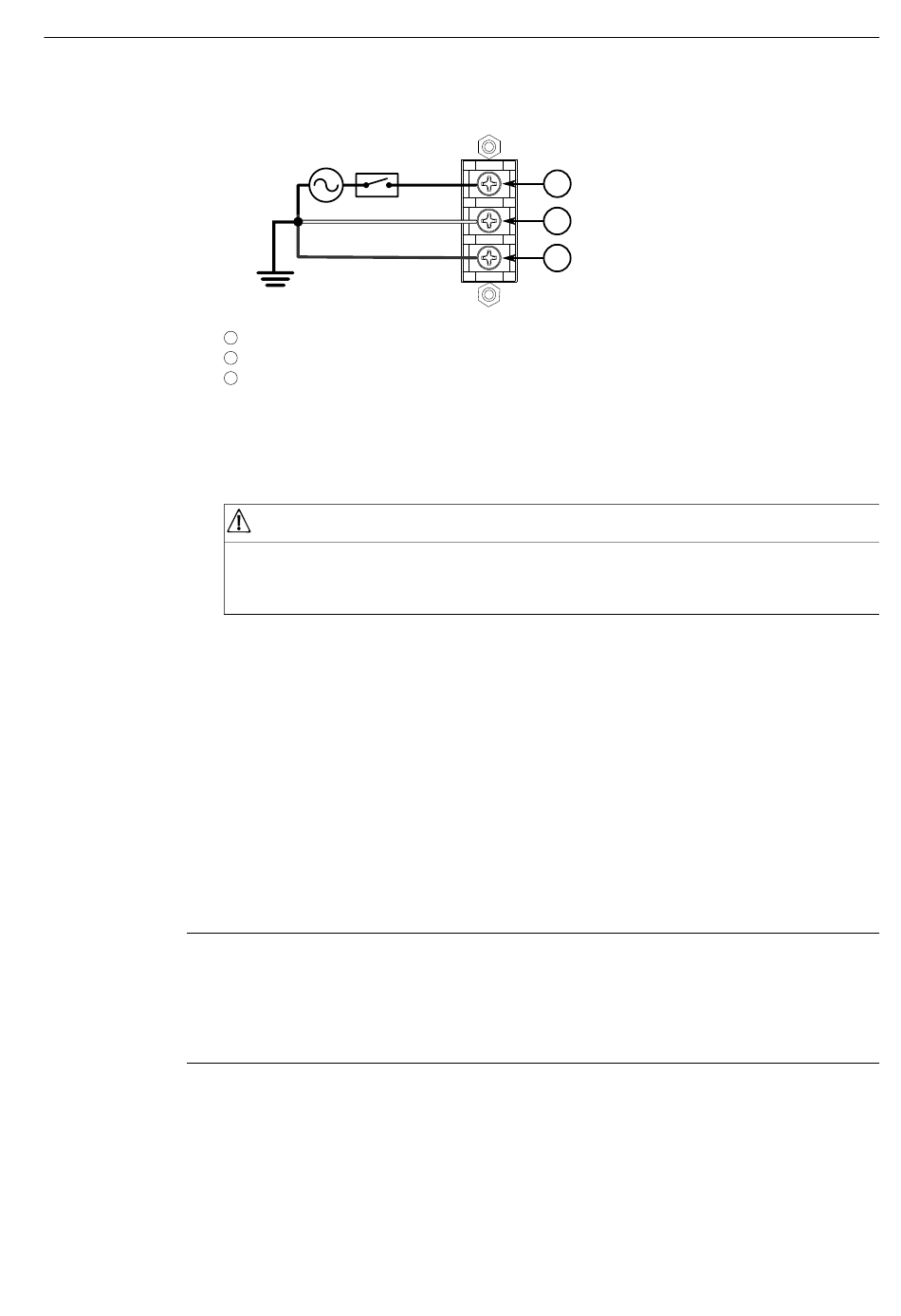

Abbildung 2.10
Verdrahtung an AC-Reihenklemme
Verbinden Sie die von der Stromquelle kommende negative Ader mit der
Nullleiterklemme an der Reihenklemme.
NOTICE
Wenn die Erdungsklemmen nicht mit der Sicherheitserde verbunden sind,
muss die Masseverbindung des Chassis angeschlossen werden. Weitere
Informationen finden Sie unter "Erden des Geräts" (Seite 21).
Verwenden Sie ein geflochtenes Erdungsband oder einen anderen geeigneten
Erdungsleiter, um die Erdungsklemme mit dem Masseanschluss des Chassis zu
verbinden. Die Erdungsklemme dient als Erdungsleitung für alle geräteinternen
Schaltungen zur Unterdrückung von Spannungsstößen und Spannungsspitzen.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der
Erdungsklemme am Gerät. Weitere Informationen finden Sie unter "Erden des
Geräts" (Seite 21).
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
1
2
3
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
RUGGEDCOM RX5000
