DESIGO™ RXC
Raum-Controller,
Basismodul
für VVS-Anlagen,
mit L
M
-konformer Buskommunikation
ON
ARK

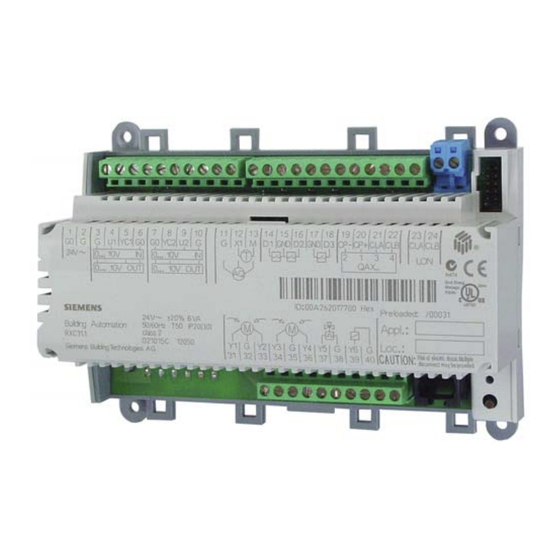

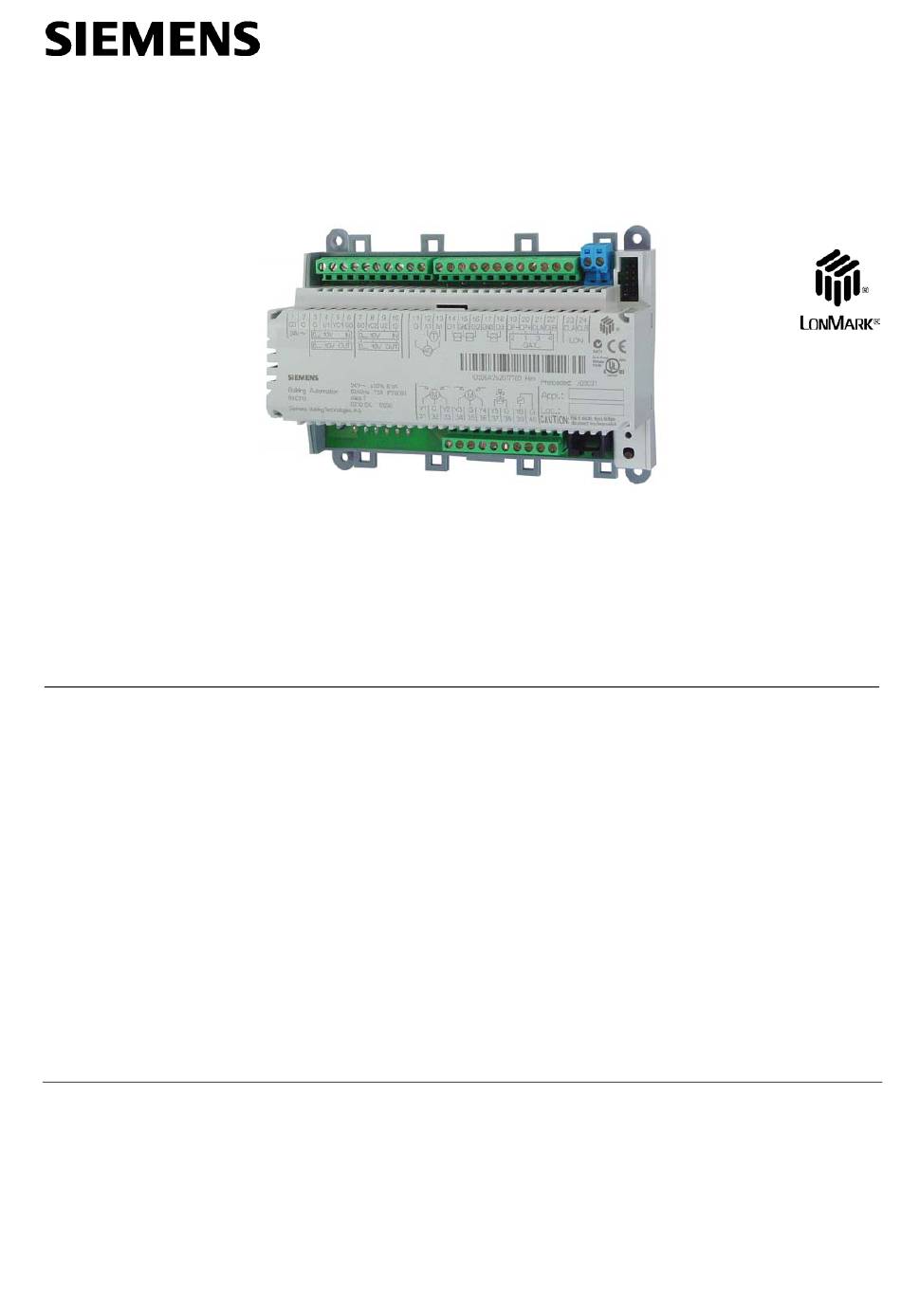

Der Raum-Controller RXC31.1 wird für die Temperaturregelung in Einzelräumen
mittels Variablen Volumenstrom-Systemen (VVS) eingesetzt.
•
Zu- und Abluftregelung mit Volumenstromklappen oder zusätzlichen VVS-
Kompaktkontrollern, mit oder ohne Nacherwärmer
•
Kombinierbar mit Erweiterungsmodulen für Licht- und Jalousiesteuerung
•
Ladbare Anwendungssoftware
•
L
M
-konforme Buskommunikation
ON
ARK
•
Integriert in Gebäudeautomationssystem DESIGO
•
Ansteuerung von Klappenantrieben mit AC 24 V, 3-Punkt- oder DC 0 ... 10 V-
Stellsignal
•
Ansteuerung von VVS-Kompaktkontrollern (mit Differenzdruckfühler, Volu-
menstromregler und Stellantrieb) mit DC 0 ... 10 V-Signal
•
Ansteuerung von Elektro- oder Warmwasser-Nacherwärmern mit AC 24 V-
oder AC 24 V, 3-Punkt-Signalen
•
Betriebsspannung AC 24 V
Der Raum-Controller RXC31.1 ist für die Regelung von Variablen Volumenstrom-
Systemen (VVS) optimiert. Er eignet sich für die Zu- und Abluftregelung mittels Volu-
menstromklappen oder externen VVS-Kompaktkontrollern. Weiter unterstützt der
Controller die Ansteuerung von Elektro- oder Warmwasser-Nacherwärmern.
Siemens Building Technologies
Building Automation
3
844
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
RXC31.1
