2.3.2
Montage des Geräts in einer Schalttafel
Für den Einbau in eine Schalttafel kann der RUGGEDCOM RX5000 mit Adaptern
bestückt werden, die werkseitig auf beiden Seiten des Chassis montiert sind.
Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
RUGGEDCOM RX5000
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
3
1
3
1
Rückseite
1
Vorderseite
2
Befestigungswinkel
3

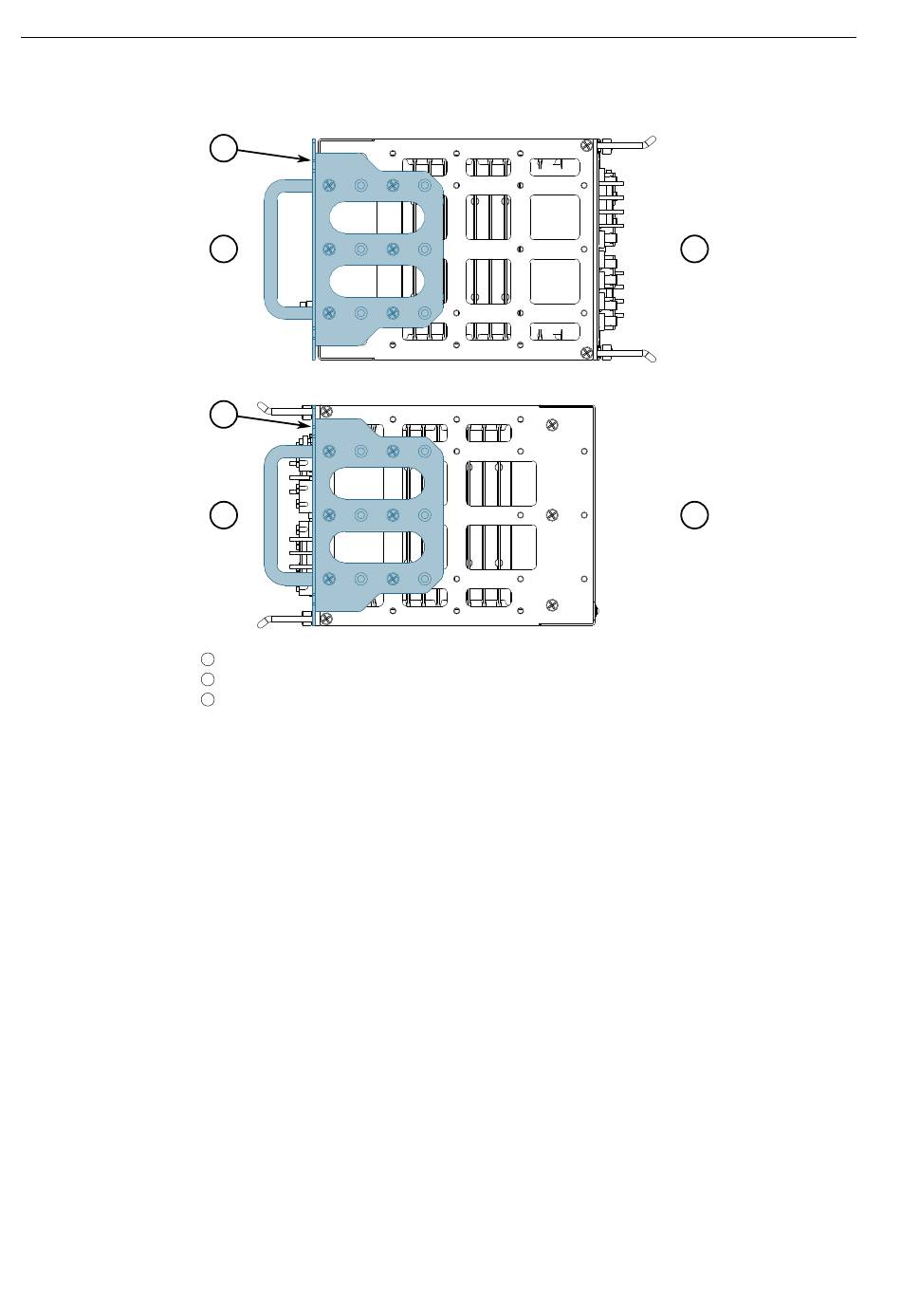

Abbildung 2.1
Befestigungswinkel
Zum Schutz vor Schwingungen montieren Sie die Befestigungswinkel
gegebenenfalls auf der gegenüberliegenden Seite des Geräts.
Schieben Sie das Gerät in den Baugruppenträger.
Sichern Sie die Befestigungswinkel mit den mitgelieferten Befestigungen am
Baugruppenträger.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
2.3.2 Montage des Geräts in einer Schalttafel
Installieren des Geräts
