Anwendung
CA2N3830de
11.11.2004
DESIGO™ RXC
Raum-Controller
für Kühldecken, Heizkörper und VAV-Anwendungen
mit L
M
-konformer Buskommunikation
ON
ARK

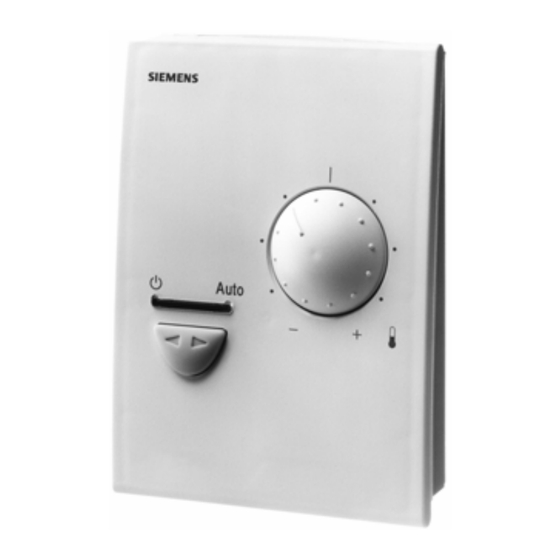

Der Raum-Controller RXC10.1 wird für die Temperaturregelung in Einzelräumen
eingesetzt.
• Für Kühldecken, Heizkörper und VAV-Anwendungen
• PI- oder PID-Regelung (je nach Anwendung)
• Ladbare Anwendungssoftware
• L
M
-konforme Buskommunikation
ON
ARK
• Integriert in Gebäudeautomationssystem DESIGO
• Ansteuerung von thermischen Ventilantrieben AC 24 V PDM
• Betriebsspannung AC 24 V
1)
PDM = Puls/Dauer-Modulation
Der Raum-Controller RXC10.1 ist optimiert für die Regelung von Kühldecken,
Heizkörpern und VAV-Anwendungen in Einzelräumen.
Die Anwendung wird durch eine ladbare Anwendungssoftware, im Folgenden
"Applikation" genannt, bestimmt. Die einzelnen Applikationen und ihre Funktionalität
sind in der Applikationsbibliothek beschrieben (V1: CA2A3810, V2: CA110300).
Die Controller werden mit der Basis-Applikation OOO10 ausgeliefert.
Die Basis-Applikation, welche nur I/O-Modulfunktionen enthält, wird dann bei der
Inbetriebnahme mit der definitiven Applikation überschrieben. Hierzu dient das
Inbetriebnahme- und Service-Tool RXT10 (siehe "Inbetriebnahmehinweise").
Siemens Building Technologies
Building Automation
3
830
.
.
.
.
RXC10.1
.
.
.
.
1
.
.
.
Werbung
Verwandte Anleitungen für Siemens RXC10.1
Inhaltszusammenfassung für Siemens RXC10.1
- Seite 1 • Betriebsspannung AC 24 V PDM = Puls/Dauer-Modulation Anwendung Der Raum-Controller RXC10.1 ist optimiert für die Regelung von Kühldecken, Heizkörpern und VAV-Anwendungen in Einzelräumen. Die Anwendung wird durch eine ladbare Anwendungssoftware, im Folgenden "Applikation" genannt, bestimmt. Die einzelnen Applikationen und ihre Funktionalität sind in der Applikationsbibliothek beschrieben (V1: CA2A3810, V2: CA110300).
- Seite 2 Verwendung als I/O- In Verbindung mit einem Gebäudeautomationssystem kann der Raum-Controller Modul RXC10.1 auch als universelles Input-Modul eingesetzt werden, z.B. zum Erfassen der Raumtemperatur von binären Meldungen oder einem Sollwertschieber. Dem Controller wird dabei die Basisapplikation OOO10 zugewiesen. Durch das Gebäudeautomationssystem können nun die Eingänge abgefragt werden.
- Seite 3 (kein PPS2) Service-LED (gelb) Gehäuseoberteil Die Anschlussklemmen sind auf dem Gehäusesockel angebracht. Um die Klemmen zu belegen ist zuerst das Gehäuseoberteil zu entfernen (siehe Bild unten) 00020 00104 A Klemmenbeschriftung Anschlussklemmen 3/12 Siemens Building Technologies Raum-Controller CA2N3830d Building Automation 11.11.2004...
- Seite 4 Die beiden Anschlussklemmreihen sind auf den Gehäusesockel geklemmt (siehe Bild "Gehäuseoberteil"). Sie können zu Montagezwecken aus ihren Halterungen entfernt werden. Kommunikation Der Controller RXC10.1 kommuniziert über folgende Schnittstellen mit anderen Geräten: • LON-Bus (Klemmen CLA, CLB), zur Kommunikation mit: −...
- Seite 5 Das Gerät ist nicht gegen Falschverdrahtung mit AC 230 V geschützt. Beachte! STOP Inbetriebnahmehinweise Die Inbetriebnahme des Controller RXC10.1 erfolgt mit dem Inbetriebnahme- und Service-Tool RXT10 und wird dabei an der Tool-Anschlussbuchse des Controllers auf den LON-Bus aufgeschaltet. Die detaillierten Inbetriebnahmeschritte für das ganze DESIGO RXC-Sortiment sind im Benutzerhandbuch RXT10, CA110338 beschrieben.
- Seite 6 DC 0 … 10V ≥0,5V Überbereich Auflösung 8bit (50 mV) Ausgangsstrom max. 1mA Zeitkonstante 100 ms Schnittstellen LON-Bus Schnittstellen-Typ LON (L -kompatibel), galvanisch getrennt Kommunikations-Kanal TP/FT10 Baudrate 78 KBit/s Bus-Topologie, Busabschluss siehe Installationsgrundlagen CA110334 6/12 Siemens Building Technologies Raum-Controller CA2N3830d Building Automation 11.11.2004...
- Seite 7 Störaussendung EN 50081-1 CE-Konformität Elektromagn. Verträglichkeit nach 89/336/EWG Richtlinie Abmessungen Siehe Massbilder Farbe Gehäusefront NCS S 0502-G ≈ RAL 9003 Signalweiss Gehäuseunterteil, Montageplatte RAL 7035 Lichtgrau Gewicht Ohne Verpackung 0,16 kg 7/12 Siemens Building Technologies Raum-Controller CA2N3830d Building Automation 11.11.2004...
- Seite 8 Standardisierte Tool-Anschlussbuchse des Typs RJ45 für LON-Geräte buchse 1 2 3 4 5 6 7 8 LON, Data A (CLA) LON, Data B (CLB) nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt 8/12 Siemens Building Technologies Raum-Controller CA2N3830d Building Automation 11.11.2004...
- Seite 9 Triac Ausgang AC 24 V 0…10 V Analog Ausgang paarverseilt Hinweis Die Kompatibilität von zum Raum-Controller RXC10.1 ist in der jeweiligen Applikationsbeschreibung ersichtlich. Siehe Applikationsbibliothek RXC. (V1: CA2A3810, V2: CA110300). Paralleler Anschluss Bis zu 2 thermischen Antrieben pro Sequenz können direkt am Raum-Controller mehrerer thermischer angeschlossen werden.
- Seite 10 Y1.3 Y1.2 Y1.4 Y1.5 Y1.7 Y1.6 Y1.8 Raum-Controller RXC10.1 Leistungsverstärker UA1T (siehe Datenblatt CA2N3591) thermische Ventilantriebe AC 24 V am Controller angeschlossen Y1.x thermische Ventilantriebe AC 24 V (max. 2 Antriebe STA71 / STP71 pro Ausgang Y1 des UA1T) •...
- Seite 11 Massbilder alle Masse in mm 00023 Bohrplan (1:1) 00024 11/12 Siemens Building Technologies Raum-Controller CA2N3830d Building Automation 11.11.2004...
- Seite 12 © 2004 Siemens Building Technologies AG 12/12 Änderungen vorbehalten Siemens Building Technologies Raum-Controller CA2N3830d Building Automation 11.11.2004...
