Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
4.1
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf
die RUGGEDCOM RX5000-Konsole und die Webschnittstellen des Geräts
beschrieben. Ausführlichere Informationen finden Sie im "RUGGEDCOMROX II-
Konfigurationshandbuch" für den RUGGEDCOM RX5000.
Serielle Konsolen- und Verwaltungsports
Sie können einen PC oder ein Endgerät direkt an die seriellen Konsolen- oder
Verwaltungsports anschließen, um auf die Bootzeitsteuerung und die RUGGEDCOM
RX5000-Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist der Zugriff
auf die Konsolenschnittstelle des RUGGEDCOM RX5000 möglich, während über den
Verwaltungsport der Zugriff auf Konsole und Webschnittstellen des RUGGEDCOM
RX5000 hergestellt wird.
Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder.
Der Port hat die folgende Pinbelegung:

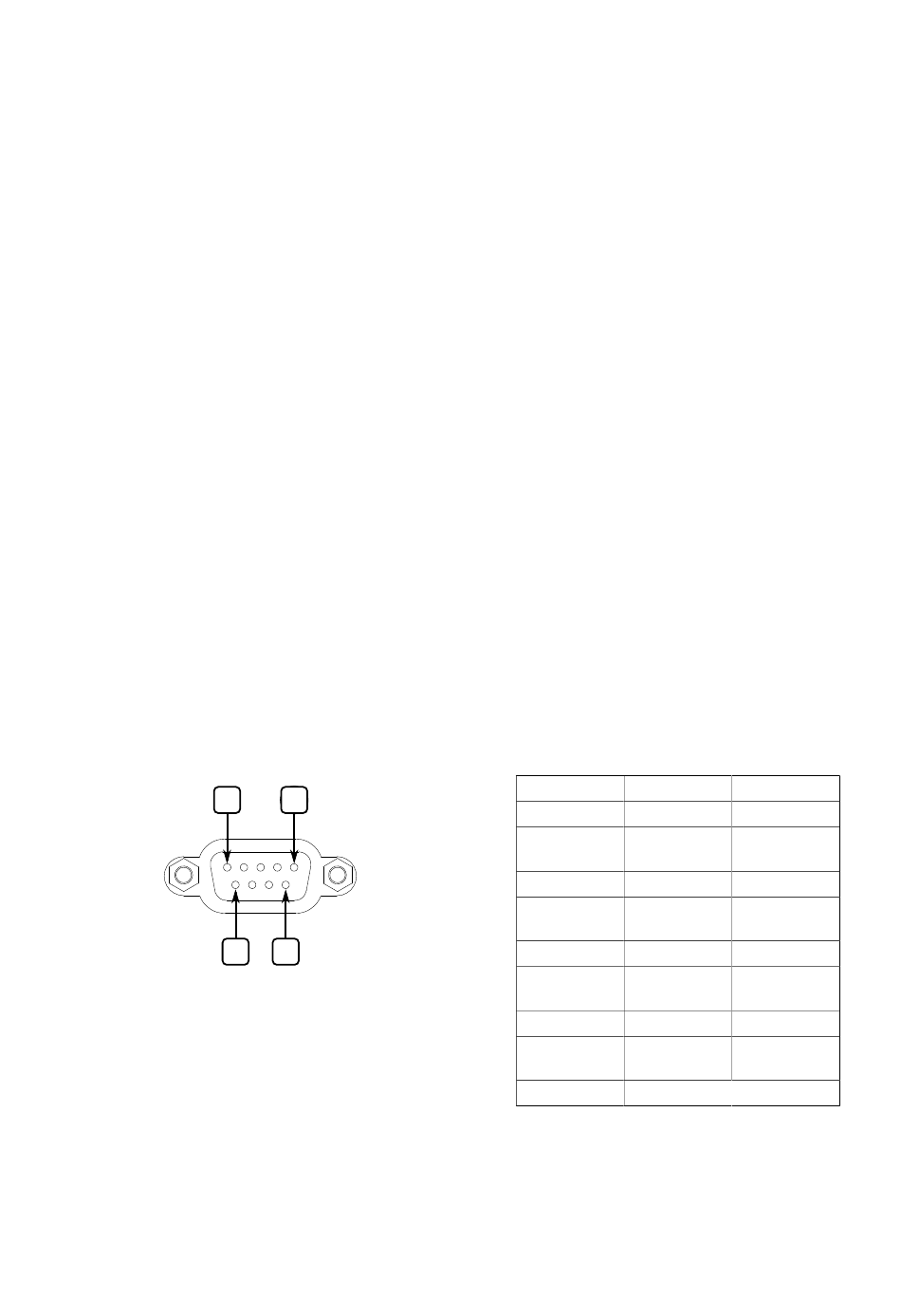

Abbildung 4.1
RUGGEDCOM RX5000
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
5
1 1
9
6
Serieller DB9-Konsolenport
Pin
Bezeichnung Beschreibung
1
DCD
2
RX
3
TX
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
Reserviert (nicht anschließen)
4
Datenträgererkennung
Daten
empfangen
Daten senden
Datenterminal
bereit
Signalmasse
Datensatz
bereit
Sendeanforderung
Bereit zum
Senden
39
