Erden des Geräts
Gemäß UL 62368-1/CSA-C22.2 Nr. 62368-1 muss das Gerät an der Sicherheitserde
geerdet werden.
Wenn die Erdungsklemme des oder der Stromversorgungsmodule nicht mit der
Sicherheitserde verbunden ist, muss ein Anschluss von der Erdungsklemme des
Chassis aus erfolgen.

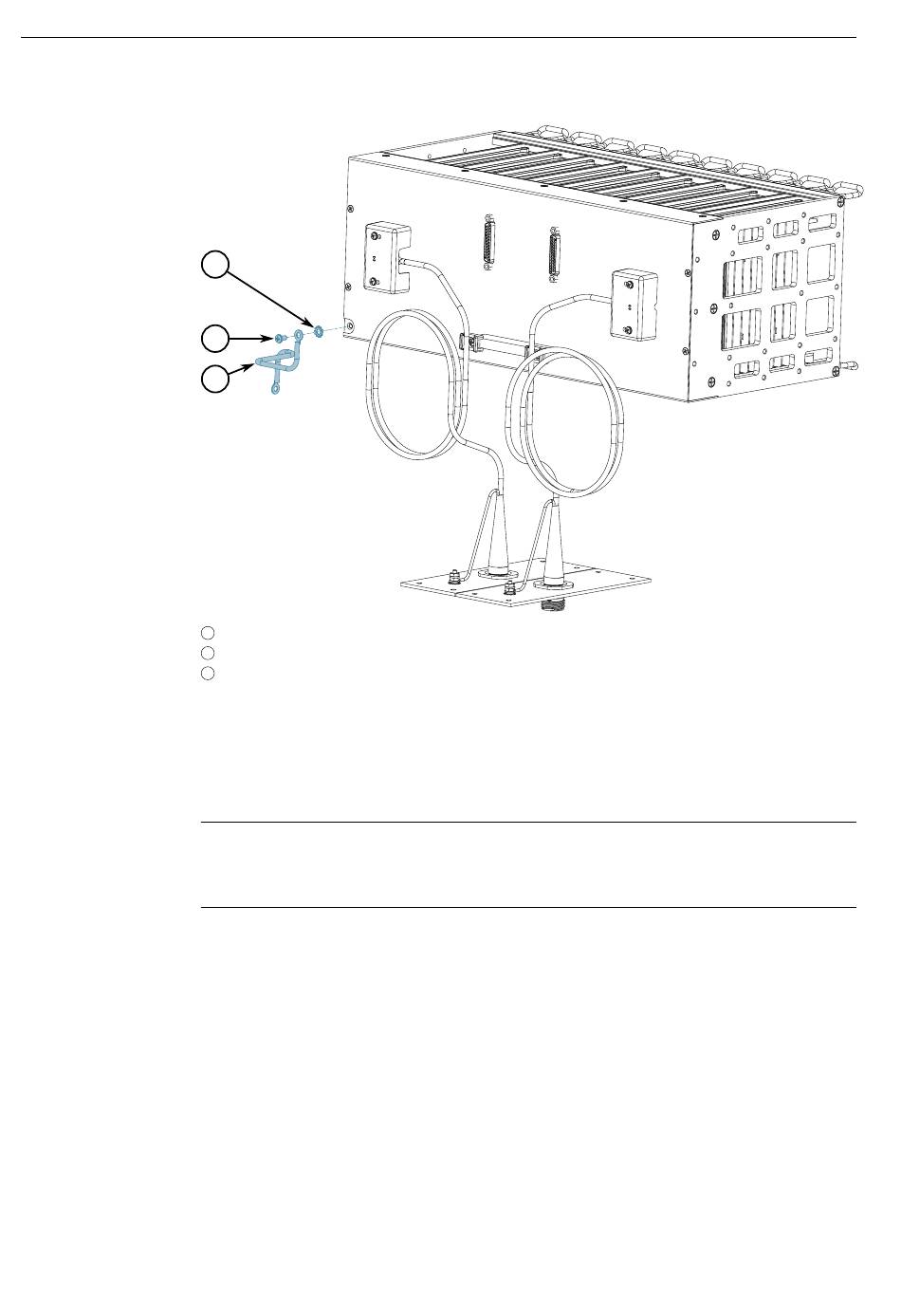

RUGGEDCOM RX5000
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
1
2
3
Außengezahnte Sicherungsscheibe
1
Flachkopfschraube Nr. 8-32×5/16"
2
Erdungskabel
3
Abbildung 2.3
Montage der Chassis-Masseleitung
Befestigen Sie das Erdungskabel und die außengezahnte Sicherungsscheibe mit
einer Flachkopfschraube am RUGGEDCOM MX5000. Ziehen Sie die Schraube mit
einem Drehmoment von 3,4 N m (30 lbf in) fest.
Hinweis
Das andere Ende des Erdungskabels wird in einem späteren Arbeitsschritt mit
der Innenseite des Gehäuses verbunden.
Installieren des Geräts
2.5 Erden des Geräts
21
