CA2N3870de
01.2003

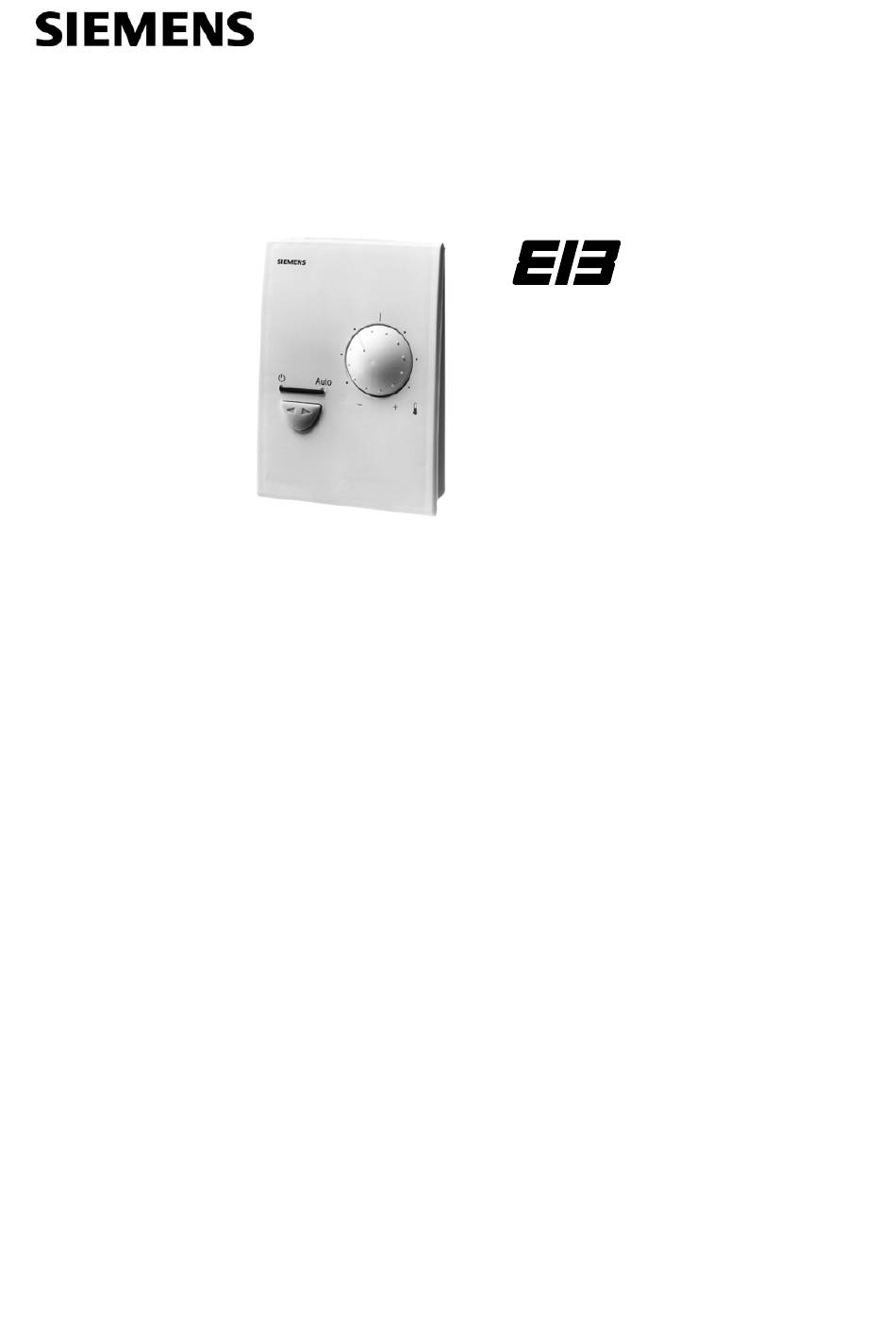

DESIGO™ RXB
Raum-Controller
für Kühldecken und Heizkörper
mit EIB-Buskommunikation
Der Raum-Controller RXB10.1 wird für die Temperaturregelung in Einzelräumen
eingesetzt:
· Für Kühldecken und Heizkörper
· PI-Regelung
· EIB-Buskommunikation
· Integration ins Gebäudeautomationssystem mittels NIEIBV2
· Ansteuerung von thermischen Ventilantrieben AC 24 V PDM
· Verwendung von motorischen EIB-Busventilen
· Betriebsspannung AC 24 V
PDM = Puls-Dauer-Modulation
Siemens Building Technologies
Building Automation
3
870
RXB10.1
1
Werbung
Verwandte Anleitungen für Siemens DESIGO RXB RXB10.1
Inhaltszusammenfassung für Siemens DESIGO RXB RXB10.1
- Seite 1 · Für Kühldecken und Heizkörper · PI-Regelung · EIB-Buskommunikation · Integration ins Gebäudeautomationssystem mittels NIEIBV2 · Ansteuerung von thermischen Ventilantrieben AC 24 V PDM · Verwendung von motorischen EIB-Busventilen · Betriebsspannung AC 24 V PDM = Puls-Dauer-Modulation Siemens Building Technologies CA2N3870de Building Automation 01.2003...
- Seite 2 VAV01 Einkanalsystem für Zu- oder Abluft Weitere Applikationen sind in Vorbereitung Weitere Applikationsgruppen sind in Vorbereitung Hinweis Es kann jeweils nur eine Applikation über die ETS aktiviert werden. Typenübersicht RXB10.1 / CC-01 Raum-Controller 2/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3870de Building Automation 01.2003...
- Seite 3 Beispiel: Raum-Controller RXB10.1/CC-01 Gerätekombinationen Für den Raum-Controller RXB10.1 stehen die Feldgeräte von Siemens Building Tech- nologies sowie EIB-kompatible Drittgeräte zur Verfügung. Siehe Übersicht in Sortimentsbeschreibung DESIGO RXB CA2S3879. Ausführung Der Raum-Controller RXB10.1 besteht aus einem Gehäusesockel mit den Anschluss- klemmen und einem Gehäuseoberteil mit der Leiterplatte und den Bedienelementen.
- Seite 4 Anschlussklemmen 00462 Label (befindet sich im Gehäuseoberteil) Landis & Staefa RXB 10.1/... Assembled in Switzerland Siemens Building Technologies Strichcode, Code 128 Identifikationsnummer ID: 00FD23961295 (unique Serial Number) Schutzart AC 24V 20% / 2VA 50 / 60 Hz IP30 Prüfdatum, Serie Standort (Z, A, B, C ...)
-
Seite 5: Anschlussklemmen
– weiteren DESIGO RXB-Controllern – EIB-konformen Feldgeräten (z.B. Temperaturfühler) Hinweis Die Tool-Anschlussbuchse ist proprietär. Es muss ein Siemens Anschlusskabel ver- wendet werden. Bei einer Kommunikation über die Tool-Anschlussbuchse muss wei- terhin über eine RS232-EIB-Schnittstelle auf den Bus zugegriffen werden. Tool... -
Seite 6: Montagehinweise
Etikette aufgeklebt (siehe "Label") werden. Funktionstest In einem speziellen Testmode können die Ausgänge angesteuert werden (ETS). Wenn die digitalen Eingänge aktiviert sind, können sie abgefragt werden.. 6/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3870de Building Automation 01.2003... - Seite 7 100 m bei A ³ 1,5 mm 2 EIB-Bus siehe Literaturhinweise unten Tool-Anschlusskabel £ 15 m (Kabellänge ist abhängig von der Interface-Karte des angeschlos- senen PC’s) Gehäuseschutzart Schutzart nach EN 60529 IP30 Schutzklasse Isolations-Schutzklasse 7/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3970de Building Automation 01.2003...
- Seite 8 RAL 7035 Lichtgrau Gewicht Ohne Verpackung 0,16 kg · Handbuch Gebäudesystemtechnik, Grundlagen Literaturhinweise · Handbuch Gebäudesystemtechnik, Anwendungen Zentralverband Elektrotechnik- und Elektronikindustrie e.V. (ZVEH) Stresemannallee 19, D-60596 Frankfurt a. M. 8/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3870de Building Automation 01.2003...
- Seite 9 1 2 3 4 5 6 7 8 EIB Datenleitung – (CE–) nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt Wichtig Örtliche Installationsvorschriften beachten! Anschluss-Schaltpläne (Anschluss von Feldgeräten, EIB-Bus und Speisung) 9/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3970de Building Automation 01.2003...
- Seite 10 Ventilantriebe AC 24 V (max. 2 Antriebe STE72 pro Ausgang Y1 des UA1T) – Der Leistungsverstärker UA1T benötigt eine AC 24 V-Speisung! Hinweise – Der Anschluss von 3-Punkt-Antrieben an UA1T ist nicht möglich. 10/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3870de Building Automation 01.2003...
- Seite 11 Massbilder alle Masse in mm 00023 max. 3mm Um Beschädigungen der Raum-Controller-Platine zu vermeiden, darf der Kopf der Montageschrauben nicht höher sein als 3mm 11/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3970de Building Automation 01.2003...
- Seite 12 Bohrplan (1:1) 00024 ã 2002 Siemens Building Technologies AG Änderungen vorbehalten 12/12 Siemens Building Technologies RXB10.1 – Raum-Controller CA2N3870de Building Automation 01.2003...
