Anwendung
CA2N3882de_02
2012-08-28
DESIGO™ RXA
Raum-Controller
ohne Buskommunikation
Für Fan-Coil-Anlagen
Der Raum-Controller RXA29.1 wird für die Temperaturregelung in Einzelräumen
eingesetzt
Für 2- oder 4-Rohr Fan-Coil-Systeme, mit oder ohne Change-over
Ansteuerung von thermischen Ventilantrieben (AC 24 V PWM
und Klappenantrieben (AC 24 V, 3-Punkt)
PI-Regelung
Betriebsspannung AC 230 V
1)
PWM = Pulsweitenmodulation

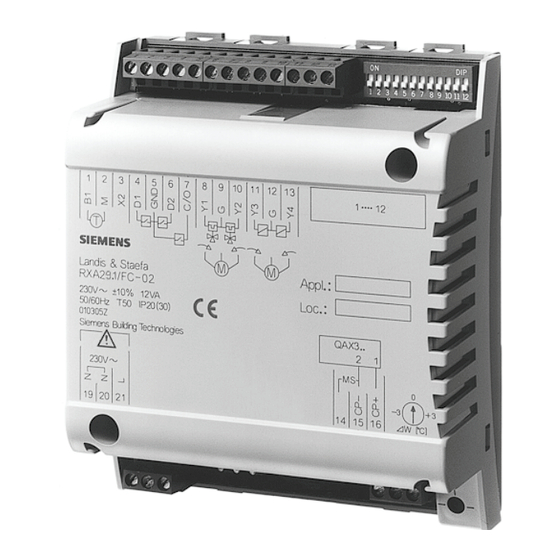

Der Raum-Controller RXA29.1 ist für die Regelung von Fan-Coil-Systemen in Einzel-
räumen optimiert.
Siemens Building Technologies
3
882
RXA29.1
1)
), von Ventil-
Werbung
Verwandte Anleitungen für Siemens RXA29.1
Inhaltszusammenfassung für Siemens RXA29.1
- Seite 1 Ansteuerung von thermischen Ventilantrieben (AC 24 V PWM ), von Ventil- und Klappenantrieben (AC 24 V, 3-Punkt) PI-Regelung Betriebsspannung AC 230 V PWM = Pulsweitenmodulation Anwendung Der Raum-Controller RXA29.1 ist für die Regelung von Fan-Coil-Systemen in Einzel- räumen optimiert. CA2N3882de_02 Siemens Building Technologies 2012-08-28...
- Seite 2 (siehe auch "Montagehinweise"). Beispiel: Raum-Controller RXA29.1 RXA29.1/FC-04 Paar Klemmenabdeckungen RXZ20.1 Gerätekombinationen Zum Raum-Controller RXA29.1 stehen die Raumtemperaturfühler QAA24 und QAA27 sowie Siemens Feldgeräte zur Verfügung. Siehe Übersicht in der Hardwareübersicht Desigo RX, N3804. 2/10 Siemens Raum-Controller ohne Buskommunikation CA2N3882de_02 Building Technologies RXA29.1...
- Seite 3 Ausführung Der Raum-Controller RXA29.1 besteht aus einem Gehäusesockel, einem Gehäuse- oberteil und der Leiterplatte. Auf der Leiterplatte sind seitlich die Anschlussklemmen und die Kodierschalter für die Konfiguration herausgeführt. Weiter verfügt der Kontroller über ein Potentiometer für Sollwertschiebung und Test, sowie über eine Service-LED, welche durch ihre Blinkmuster die Betriebs- und Testzustände signalisiert.
- Seite 4 Für die Wahl und Dimensionierung der Anschlusskabel für Speisung und Feldgeräte siehe die Installationsgrundlagen CA2Z3884 Die Raum-Controller werden mit Netz- spannung AC 230 V betrieben. Die Stellgeräte (Ventile, Klappenantriebe) werden direkt vom Raum-Controller gespeist. Somit ist für RXA29.1 und seine Feldgeräte keine sepa- rate AC 24 V-Speisung erforderlich. ...
- Seite 5 Bei lange anliegendem Kurzschluss oder Überlastung kann die Thermosiche- STOP rung im Transformator ansprechen. Das Gerät muss anschliessend ausgetauscht werden. Auf AC 24 V-Seite besteht kein Schutz vor Fehlverdrahtungen mit AC 230 V. 5/10 Siemens Raum-Controller ohne Buskommunikation CA2N3882de_02 Building Technologies RXA29.1 2012-08-28...
-
Seite 6: Technische Daten
EN 60730-1 Störaussendung (Wohnbereich) EN 60730-1 -Konformität Elektromagn. Verträglichkeit nach Richtlinie 2004/108/EG Niederspannungsrichtlinie 2006/95/EG C-Tick-Konformität (EMV) AS/NZS 61000-6-3 Reduktion gefährlicher Substanzen 2002/95/EG Abmessungen Siehe Massbilder Gewicht Ohne Verpackung 0,59 kg 6/10 Siemens Raum-Controller ohne Buskommunikation CA2N3882de_02 Building Technologies RXA29.1 2012-08-28... - Seite 7 Anschlussklemmen und Einstellelemente 00601 b RXA29.1 10 11 12 13 5 6 7 8 9 10 11 12 S 1...12 AC 230 V 21 21 14 15 Messwerteingänge Messwerteingang für LG-Ni 1000-Fühler oder Sollwertversteller Masse für Messwerteingang Messwerteingang für LG-Ni 1000-Fühler oder Sollwertversteller Meldeeingänge...
- Seite 8 Thermische Ventilantriebe AC 24 V Y1.1, Y3.1 Ventilantrieb AC 24 V, 3-Punkt (nur RXA21.1) Y3.2 Klappenantrieb mit Federrücklauf paarverseilt Hinweis Die Kompatibilität von Aktoren zum Raum-Controller RXA29.1 ist in der jeweiligen Ap- plikationsbeschreibung ersichtlich 8/10 Siemens Raum-Controller ohne Buskommunikation CA2N3882de_02 Building Technologies RXA29.1...
- Seite 9 70206 G0 G Y1.1 Y1.1 Y1.1 Y1.1 RXA29.1 UA1T (siehe Datenblatt CA2N3591) thermischer Ventilantrieb AC 24 V Y1.1 thermische Ventilantriebe AC 24 V (max. 2 Antriebe STP72E pro Ausgang Y1 des UA1T) Hinweise – Der Leistungsverstärker UA1T benötigt eine AC 24 V-Speisung! –...
- Seite 10 Klemmen- alle Masse in mm 00611 abdeckung 51,5 mit Klemmen- 40,8 abdeckung 70210 112,4 107,8 00612 Bohrplan 43,2 86,3 2001 - 2012 Siemens Building Technologies AG Änderungen vorbehalten 10/10 Siemens Raum-Controller ohne Buskommunikation CA2N3882de_02 Building Technologies RXA29.1 2012-08-28...
