11
12
Abbildung 1.1

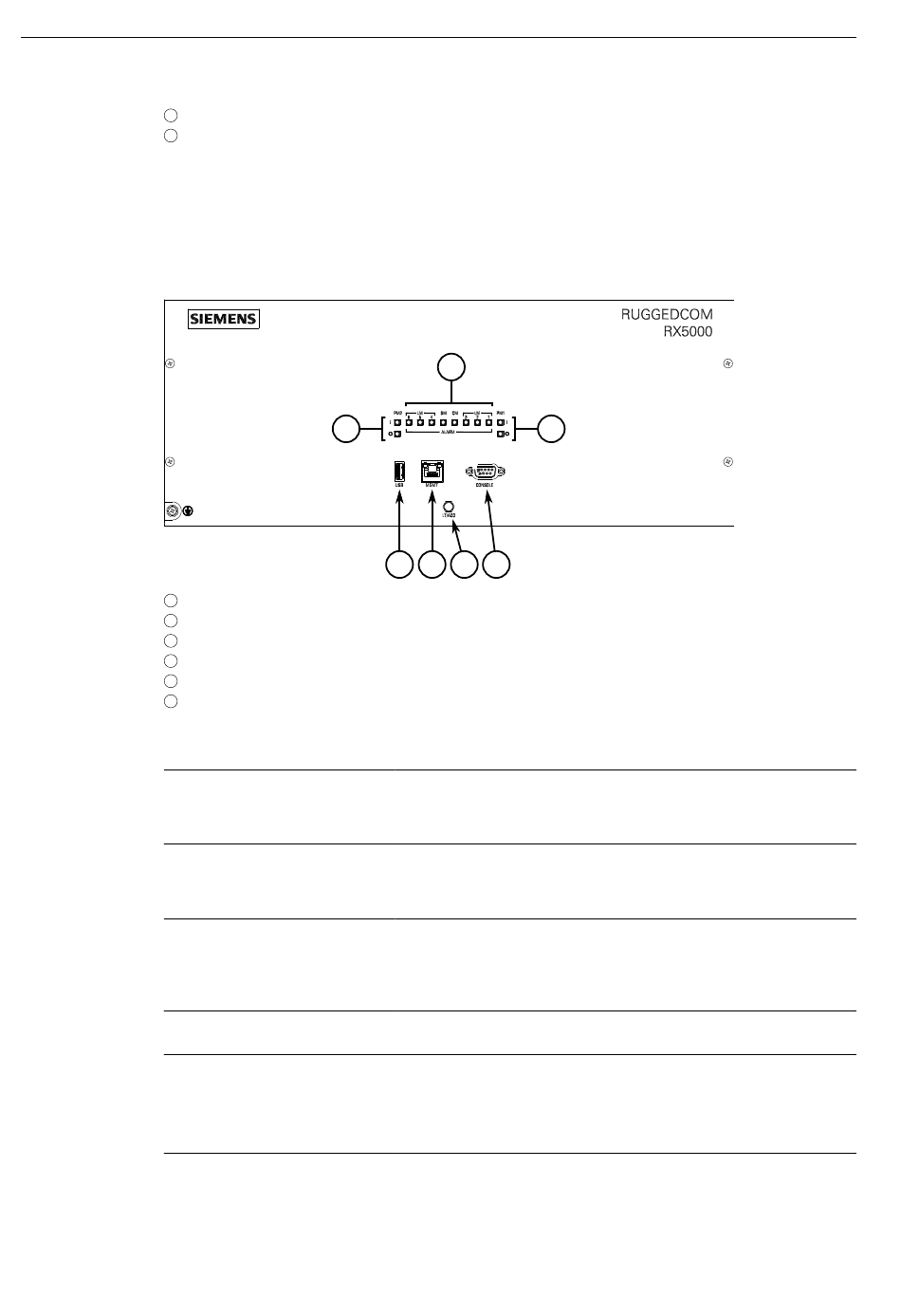

Wenn der RUGGEDCOM RX5000 für die Frontmontage in einem Baugruppenträger
konfiguriert ist, befinden sich diese Ports, Steuerelemente und LEDs auf der
Frontplatte.
1
2
3
4
5
6
Abbildung 1.2
Anzeige-LEDs für
Stromversorgungsmodul
Alarmanzeige-LED
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Verwaltungsport
USB-Port
Port für die CompactFlash-
Karte
RUGGEDCOM RX5000
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1058-15
Anzeige-LEDs für Stromversorgungsmodul
Reihenklemme für Stromversorgung
RUGGEDCOM RX5000 Module
1
Anzeige-LEDs für Stromversorgungsmodul
Alarmanzeige-LEDs
USB-Port
Ethernet-Verwaltungsport
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Serieller Konsolenport RS-232 (DB9)
Frontplatte
2
1
3
4
5
6
Zeigen den Status der Stromversorgungsmodule an.
•
I = Das Stromversorgungsmodul empfängt Strom
•
O = Die Stromversorgung liefert Strom
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
•
Grün = Alarme gelöscht/quittiert
•
Rot = Alarm
Diese Taste übernimmt zwei Funktionen:
•
Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
•
Drücken Sie diese Taste kurz, um einen aktiven Alarm zu
quittieren
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
Verwenden Sie den USB-Port zum Aktualisieren der RUGGEDCOM
RUGGEDCOM RX5000-Software oder Installieren von Dateien
(z. B. Konfigurationsdateien und Feature-Key-Dateien).
Weitere Informationen finden Sie im "RUGGEDCOMROX II-
Konfigurationshandbuch" für RUGGEDCOM RX5000.
Beherbergt die CompactFlash-Karte (CF), auf der aktive
Installationen und Sicherungsinstallationen des RUGGEDCOM
Einführung
1.2 Beschreibung
3
