EWM TETRIX 300 AC/DC CLASSIC activArc Betriebsanleitung Seite 15

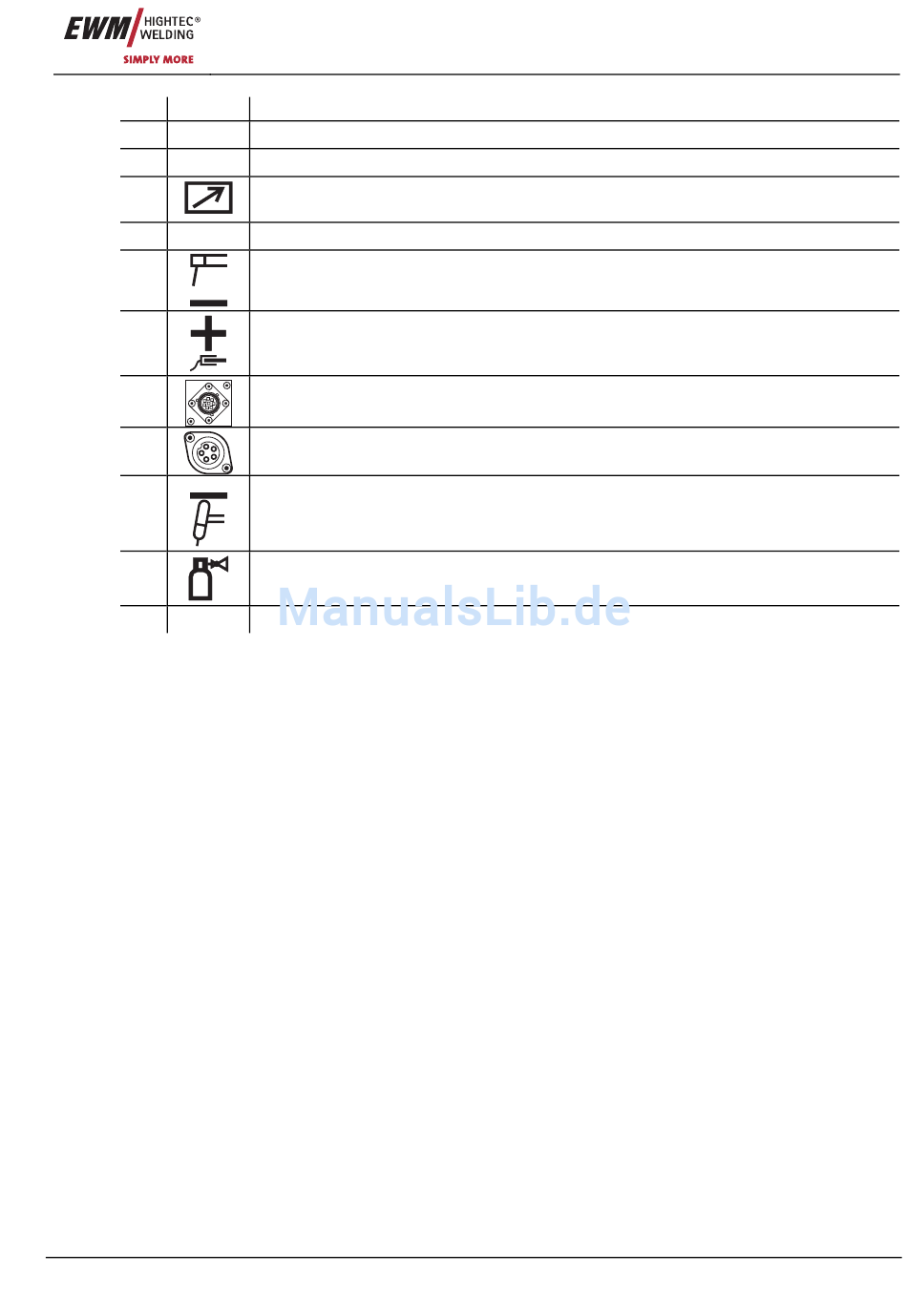

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
Art. Nr.: 099-004876-EWM00
Beschreibung 0
Transportgriff
Steuerung / Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Anschlußbuchse, 19-polig
Fernstelleranschluß
Eintrittsöffnung Kühlluft
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß Elektrodenhalter
Anschlußbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluß Werkstückleitung
Anschlußbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Anschlußbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß WIG-Schweißbrenner
Anschlußnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluß (mit gelber Isolierkappe) für WIG-Schweißbrenner
Gummifüße
Gerätebeschreibung
TETRIX 300 AC/DC
